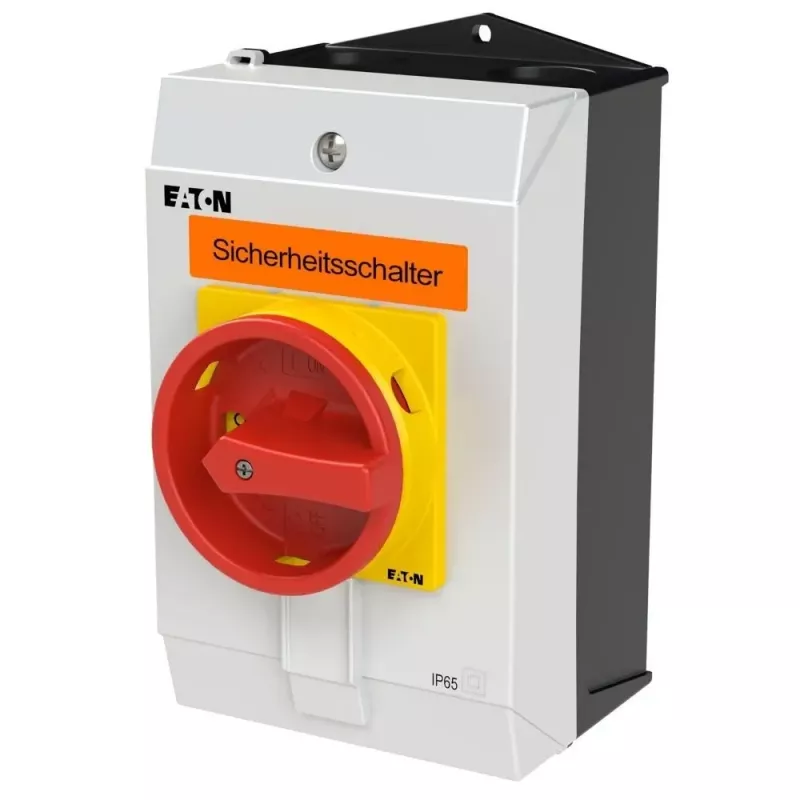

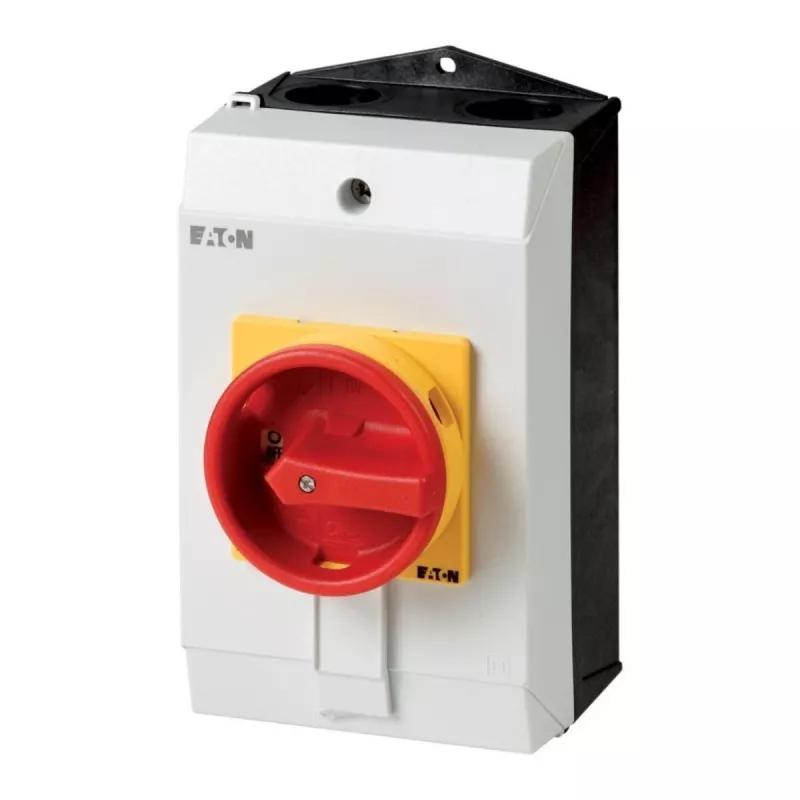

Eaton P1-25/I2-SI 3 polių pagrindinis jungiklis 25 A, raudona rankena, geltona priekinė plokštė, IP65, paviršinio montavimo 207308

Kai reikia užtikrinti, kad įranga būtų saugiai atjungta nuo maitinimo, o tai padaryti galėtumėte greitai ir be abejonių, Eaton P1-25/I2-SI tampa patikimu sprendimu. Šis 3 polių pagrindinis jungiklis su raudona rankena ir geltona priekine plokšte užtikrina aiškų matomą atskyrimą iki 25 A trifazėms apkrovoms.

Kodėl verta rinktis

Jungiklis pasižymi tvirtu izoliuotu korpusu, atspariu dulkėms ir vandeniui (IP65), todėl tinka net sudėtingomis sąlygomis. Varžtiniai gnybtai leidžia patikimai prijungti laidus, o papildomi kontaktai (1 NO + 1 NC) suteikia galimybę stebėti būseną.

Techninės specifikacijos

• Jungiklio tipas: pagrindinis / techninės priežiūros jungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 25 A prie 400 V AC-21A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: paviršinis, izoliuotame korpuse
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Apsaugos laipsnis: IP65
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (ON/OFF)
• Prijungimo tipas: varžtiniai gnybtai
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 0,5 kA (1 s)
• Vardinė sąlyginė trumpojo jungimo srovė (Iq): 4 kA
• Atitinka standartus: IEC/EN 60947, VDE 0660
• Darbinė temperatūra: nuo -25°C iki +50°C
• Papildomi kontaktai: 1 NO + 1 NC
• Korpuso medžiaga: izoliuotas (polikarbonatas)
• Vardinė galia (AC-23A, 400 V): 11 kW

Kam tinka

• Variklių ir siurblių maitinimo atjungimui
• Pagrindinis jungiklis mašinų valdymo pultams
• Techninės priežiūros jungiklis HVAC įrangai
• Izoliacinis jungiklis konvejerių sistemoms

Kaip naudoti

Jungiklis montuojamas paviršiniu būdu ant izoliuoto korpuso. Prijungimas atliekamas varžtiniais gnybtais. Prieš montavimą įsitikinkite, kad maitinimas išjungtas. Papildomi kontaktai gali būti naudojami signalizacijai ar valdymui.

Patarimas: Periodiškai patikrinkite jungiklio veikimą ir gnybtų priveržimą. Dėl IP65 apsaugos jis atsparus dulkėms ir vandens purškimui, tačiau venkite tiesioginio aukšto slėgio vandens srovės. Montuodami laikykitės vietinių elektros saugos taisyklių.
