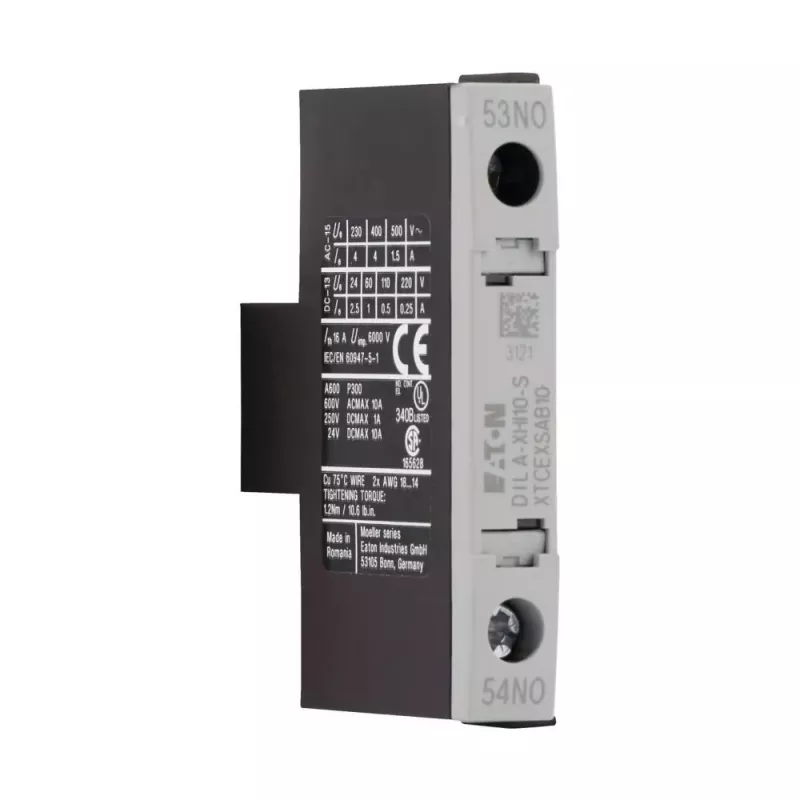

Eaton DILA-XHI10-S pagalbinis kontaktų blokas, 1 NO, priekinis tvirtinimas, DILM7-DILM38 kontaktoriams 115948

Vienas normaliai atviras (NO) kontaktas – tiek papildomų perjungimo galimybių suteikia Eaton DILA-XHI10-S pagalbinis kontaktų blokas, tvirtinamas tiesiai ant Eaton DILM7–DILM38 serijos kontraktorių priekio. Kai kontaktoriaus įmontuotų pagalbinių kontaktų nebeužtenka valdymo grandinei, šis blokas praplečia schemą be papildomo laidų vedžiojimo.

Kam skirtas

Skydų surinkėjams, mašinų gamintojams ir techninės priežiūros specialistams, kuriems reikia papildomų kontaktų blokavimo, būsenos signalizavimo ar valdymo logikos grandinėms pramoninėse elektros variklių valdymo sistemose.

Pagrindinės savybės

• 1 normaliai atviras (NO) kontaktas
• Priekinis tvirtinimas – greitas montavimas
• Suderinamas su Eaton DILM7–DILM38 kontraktoriais
• Sraigtiniai gnybtai patikimam prijungimui
• Nominalioji izoliacijos įtampa 690 V
• Nominalioji impulsinė atsparumo įtampa 6 kV
• Darbinės temperatūros diapazonas nuo -25 iki +60 °C

Specifikacijos

• Gaminio tipas: pagalbinis kontaktų blokas
• Kontaktų konfigūracija: 1 NO
• Tvirtinimo tipas: priekinis
• Suderinamumas: DILM7–DILM38 kontraktoriai
• Gnybtų tipas: sraigtiniai
• Nominalioji izoliacijos įtampa (Ui): 690 V
• Nominalioji impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominalioji darbinė srovė AC-15 prie 230 V: 4 A
• Nominalioji darbinė srovė AC-15 prie 400 V: 3 A
• Nominalioji darbinė srovė DC-13 prie 24 V: 1 A
• Nominalioji darbinė srovė DC-13 prie 110 V: 0,5 A
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Prijungimo skerspjūvis, vienagyslis: 1 x 0,75–2,5 mm²
• Prijungimo skerspjūvis, daugiagyslis: 1 x 0,75–2,5 mm²
• Prijungimo skerspjūvis, smulkiagyslis su įvore: 1 x 0,75–1,5 mm²

Naudojimas

Blokas užfiksuojamas ant kontraktoriaus priekio be papildomų įrankių, o laidai prijungiami prie sraigtinių gnybtų. Tokiu būdu papildomas NO kontaktas gali būti naudojamas signalizacijai, blokavimui ar valdymo grandinės logikai.

Prieš montuodami įsitikinkite, kad kontaktorius atjungtas nuo įtampos. Patikrinkite, ar kontaktų blokas tvirtai užsifiksavo, ir priveržkite gnybtų varžtus pagal gamintojo rekomenduojamą sukimo momentą – taip užtikrinsite ilgaamžį ir patikimą kontaktą.
