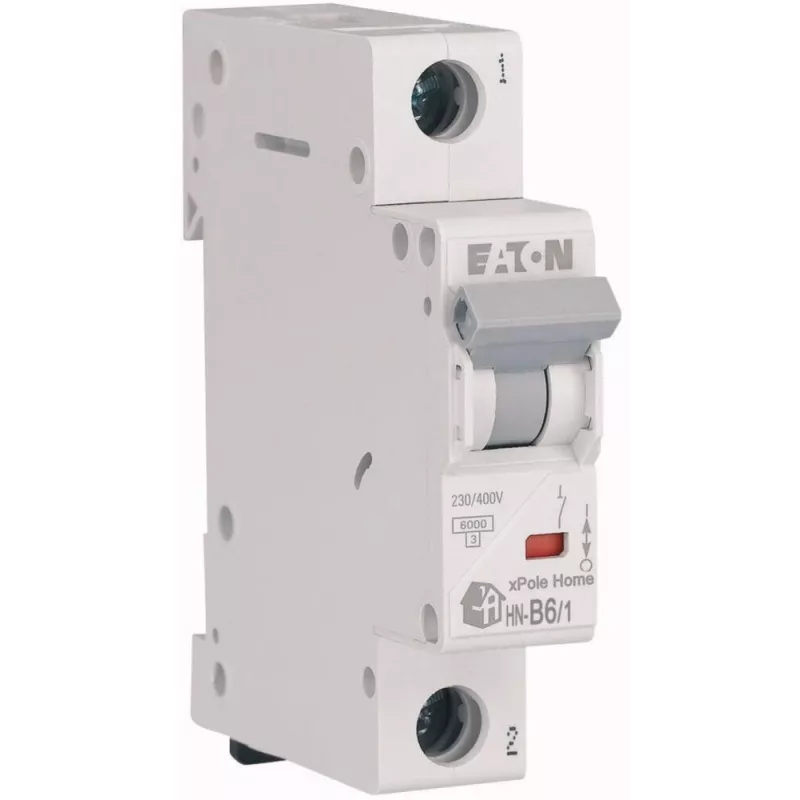

EATON MCB Type B 6A 1-Pole 6kA HN-B6/1

Kai kiekvienas milimetras skirstomajame skyde yra vertingas, o patikimumas – ne derybų objektas, EATON HN-B6/1 automatinis jungiklis tampa racionaliu pasirinkimu. Šis vienpolis 6 A įrenginys su B tipo charakteristika užtikrina apsaugą grandinėms, kuriose įsijungimo srovės nėra didelės – idealiai tinka apšvietimo, kištukinių lizdų ir smulkių prietaisų linijoms.

Privalumai profesionalui

Kompaktiškas 1 modulio plotis (17,5 mm) leidžia efektyviai išnaudoti DIN bėgelio erdvę. Termomagnetinis atpalaidavimas reaguoja tiek į perkrovas, tiek į trumpuosius jungimus, o 6 kA išjungimo galia atitinka daugumos komercinių ir gyvenamųjų objektų reikalavimus. Energijos ribojimo 3 klasė sumažina apkrovą žemyn esantiems įrenginiams, o varžtiniai gnybtai užtikrina patikimą ir greitą montavimą.

Kam tinka

• Apšvietimo grandinėms biuruose ir sandėliuose
• Kištukiniams lizdams darbo vietose
• Smulkiems biuro prietaisams (spausdintuvams, monitoriams)
• Gyvenamųjų namų ir lengvosios komercijos skirstomiesiems skydams

Pagrindinės specifikacijos

• Tipas: B (išjungia esant 3–5× In)
• Vardinė srovė (In): 6 A
• Polių skaičius: 1 polius (1P)
• Vardinė trumpojo jungimo išjungimo galia (Icn): 6 kA
• Vardinė įtampa (Ue): 230/400 V kintamoji
• Dažnis: 50/60 Hz
• Montavimas: ant DIN bėgelio
• Plotis: 1 modulis (17,5 mm)
• Energijos ribojimo klasė: 3
• Standartas: IEC/EN 60898-1
• Gnybtų talpa (kieta gysla): 1–25 mm²
• Gnybtų talpa (lanksti gysla): 1–16 mm²
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (korpusas): IP40
• Darbinė temperatūra: nuo –25 iki +50 °C
• Mechaninis atsparumas: 20 000 operacijų
• Elektrinis atsparumas: 10 000 operacijų
• Prijungimas: varžtiniai gnybtai
• Atpalaidavimo tipas: termomagnetinis
• Taršos laipsnis: 2

Kaip naudoti

Automatinis jungiklis montuojamas ant DIN bėgelio skirstomajame skyde. Prieš montavimą įsitikinkite, kad grandinė yra atjungta nuo įtampos. Prijunkite fazinį laidą prie viršutinio gnybto, o apkrovą – prie apatinio. Varžtus priveržkite rekomenduojamu sukimo momentu (pagal gamintojo instrukciją). Po montavimo patikrinkite jungiklio veikimą įjungimo-išjungimo testu.

Patarimas: norint užtikrinti ilgalaikį patikimumą, nenaudokite jungiklio nuolatinėje apkrovoje, viršijančioje 80 % vardinės srovės. Taip pat rekomenduojama periodiškai (kas 1–2 metus) patikrinti jungiklio mechaninį veikimą ir gnybtų priveržimą.
