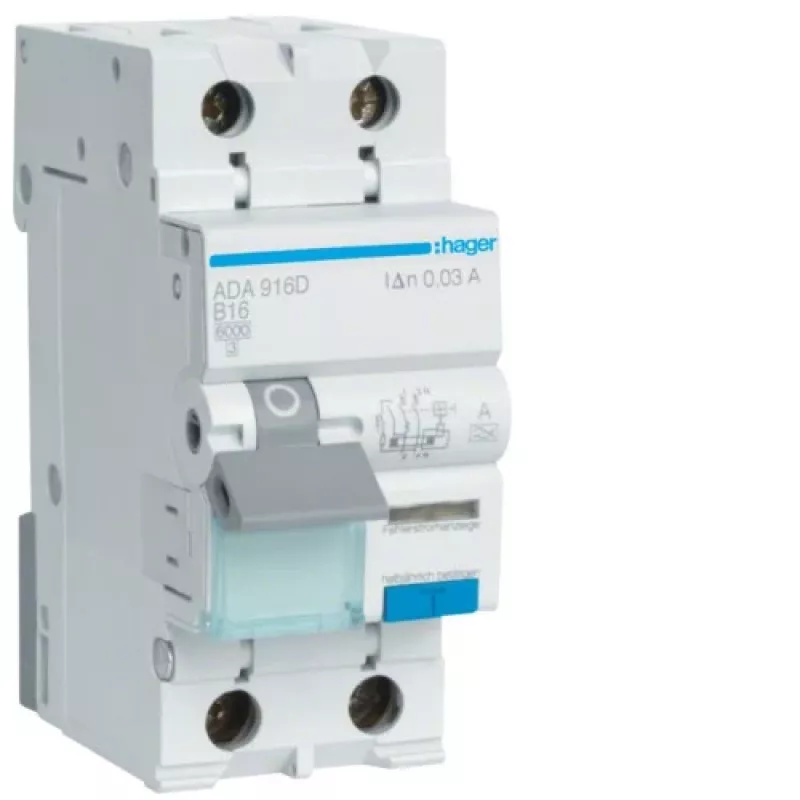

HAGER RCBO 1P+N 6kA B 16A/30mA Type A ADA916D

Norint užtikrinti patikimą elektros grandinių apsaugą profesionaliuose objektuose, svarbu pasirinkti sprendimą, kuris taupo vietą skirstomajame skyde ir sumažina montavimo laiką. HAGER ADA916D yra kombinuotas liekamosios srovės ir viršsrovių automatinis jungiklis (RCBO), sujungiantis dvi apsaugos funkcijas viename kompaktiškame 2 modulių pločio įrenginyje.

Privalumai

Šis 1P+N RCBO sumažina instaliacijos apimtį, nes nereikia atskiro liekamosios srovės ir automatinio jungiklio. A tipo jautrumas užtikrina apsaugą tiek nuo kintamosios, tiek nuo impulsinės nuolatinės srovės nuotėkių, o B charakteristika leidžia atlaikyti įsijungimo sroves ir greitai reaguoti į trumpuosius jungimus. Įrenginys montuojamas ant DIN bėgelio, o gnybtai pritaikyti iki 25 mm² standžios vielos.

Kam tinka

• Gyvenamųjų ir komercinių pastatų elektros grandinėms, kuriose reikalinga kombinuota apsauga nuo viršsrovių ir nuotėkio srovių
• Objektams, kuriuose naudojama elektroninė įranga, galinti sukelti impulsinius nuolatinės srovės nuotėkius
• Skirstomiesiems skydams, kuriuose svarbu taupyti vietą

Pagrindinės specifikacijos

• Gamintojas: HAGER
• Modelis: ADA916D
• Tipas: RCBO (liekamosios srovės ir viršsrovių automatinis jungiklis)
• Polių skaičius: 1P+N
• Vardinė srovė (In): 16 A
• Vardinė liekamoji srovė (IΔn): 30 mA
• Atjungimo charakteristika: B
• Trumpojo jungimo išjungimo galia (Icn): 6 kA
• Didžiausia išjungimo galia (Icu): 10 kA
• Liekamosios srovės tipas: A tipas
• Vardinė įtampa (Un): 230 V AC
• Dažnis: 50/60 Hz
• Montavimas: ant DIN bėgelio
• Modulių plotis: 2 moduliai (35,5 mm)
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 °C iki +60 °C
• Gnybtų talpa (standi viela): 25 mm²
• Gnybtų talpa (lanksti viela): 16 mm²
• Standartai: atitinka IEC/EN 61009-1
• Atsparumo impulsinei įtampai vertė (Uimp): 4 kV

Rekomendacijos

Norint užtikrinti ilgalaikį patikimumą, rekomenduojama reguliariai tikrinti liekamosios srovės funkciją paspaudžiant testavimo mygtuką. Montavimą turi atlikti kvalifikuotas elektrikas, atsižvelgiant į grandinės parametrus.
