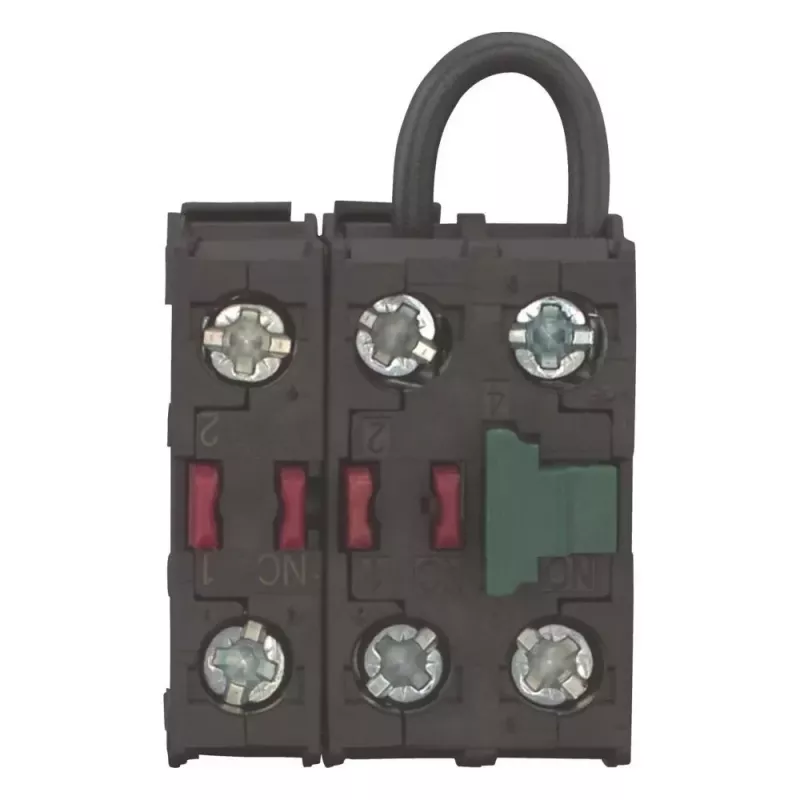

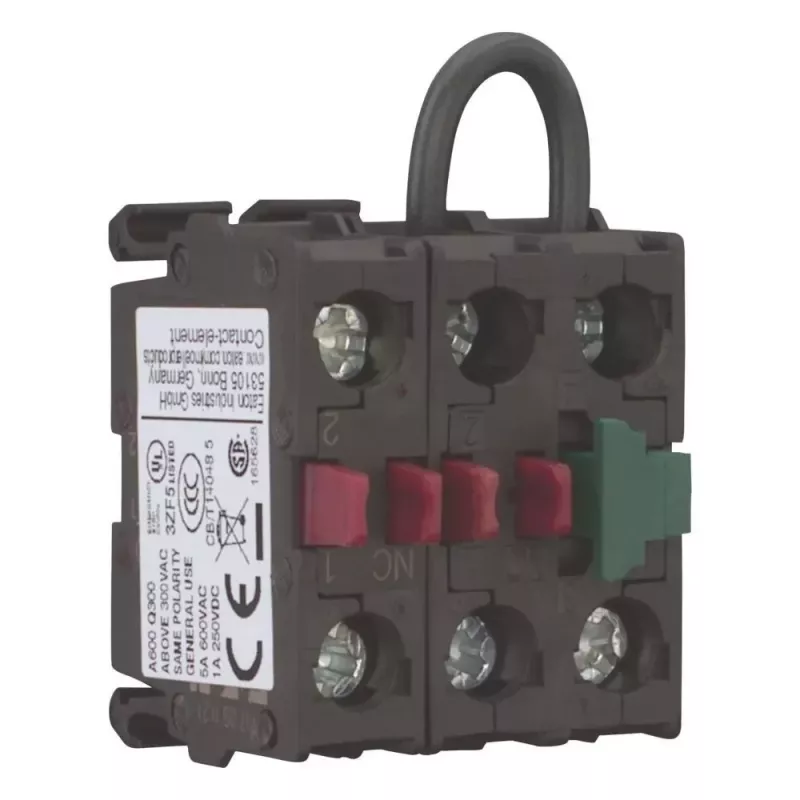

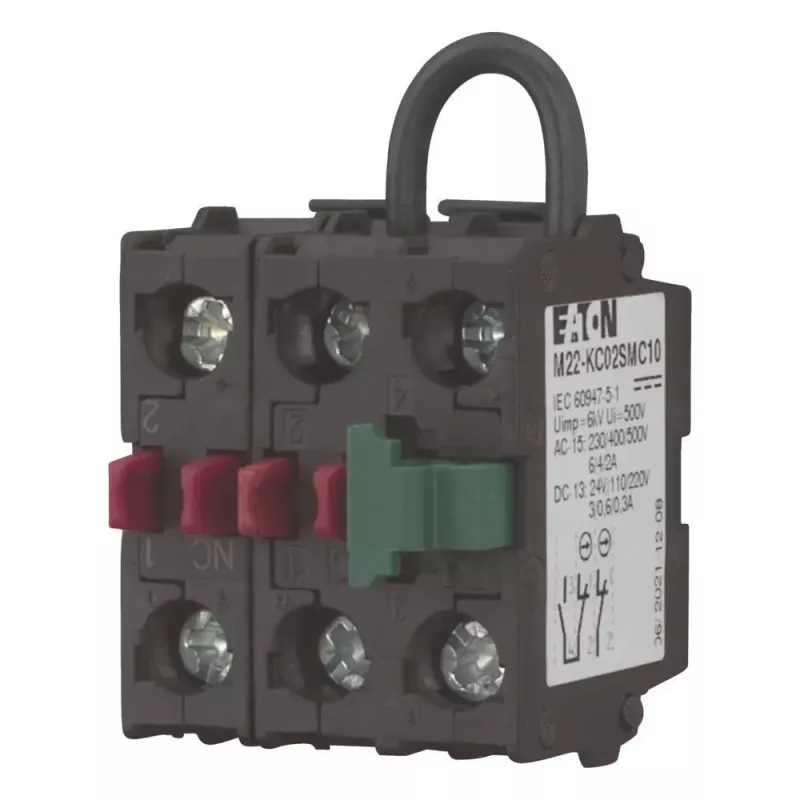

Eaton M22-KC02SMC10 kontaktinis elementas, 2 NC, varžtiniai gnybtai, priekinis montavimas 121720

Priekinis montavimas ir du normaliai uždari kontaktai – štai kas iš karto išskiria Eaton M22-KC02SMC10 kontaktinį elementą. Skydų projektuotojams ir techninės priežiūros specialistams tai reiškia greitesnį surinkimą ir mažiau vietos reikalaujantį sprendimą valdymo spintose.

Kodėl verta rinktis

Šis pagalbinis kontaktinis blokas tvirtinamas tiesiai ant M22 serijos mygtukų, perjungiklių ar kitų valdymo elementų priekinės dalies. Sidabro lydinio kontaktai užtikrina mažą pereinamąją varžą ir patikimą perjungimą net intensyvaus naudojimo sąlygomis. Mechaninis atsparumas viršija 5 milijonus operacijų, elektrinis – 0,5 milijono, tad ilgalaikė eksploatacija garantuota.

Techniniai duomenys

• Kontaktų skaičius: 2
• Kontaktų konfigūracija: 2 normaliai uždari (NC)
• Montavimo tipas: priekinis
• Prijungimas: varžtiniai gnybtai
• Vardinė darbinė srovė (AC-15): 6 A prie 230 V AC
• Vardinė darbinė įtampa (AC): 500 V AC
• Vardinė darbinė srovė (DC-13): 3 A prie 24 V DC
• Vardinė darbinė įtampa (DC): 250 V DC
• Gnybtų talpa (vienas laidas): 0,5–2,5 mm²
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +70 °C
• Suderinamumas: Eaton M22 serija
• Standartai: IEC/EN 60947-5-1
• Kontaktų medžiaga: sidabro lydinys
• Tipas: pagalbinis kontaktinis blokas

Kam tinka

Idealiai tinka papildyti M22 mygtukus ir perjungiklius papildomais kontaktais, užtikrinti būsenos signalizaciją ar blokavimą variklių valdymo grandinėse, taip pat plėsti valdymo funkcijas pramoninėse mašinose ir automatikos sistemose. Dėl IP20 apsaugos laipsnio montuokite tik apsaugotuose skyduose ar spintose.

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad grandinė išjungta. Varžtinius gnybtus priveržkite rekomenduojamu momentu – taip išvengsite kontaktų perkaitimo. Reguliariai tikrinkite, ar kontaktai švarūs ir nepažeisti; esant dideliam perjungimų dažniui, planuokite profilaktinę apžiūrą.
