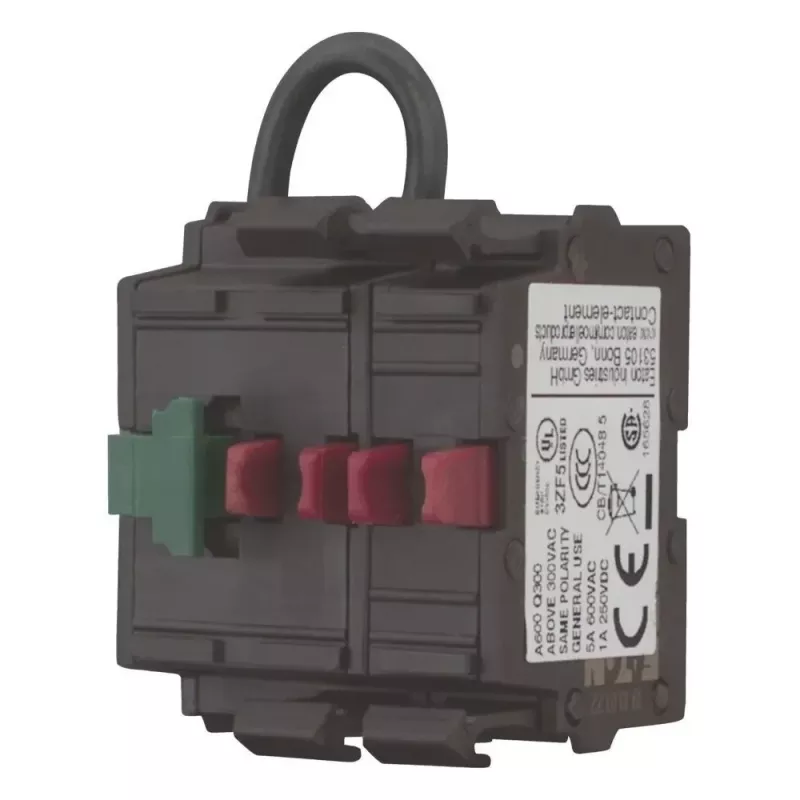

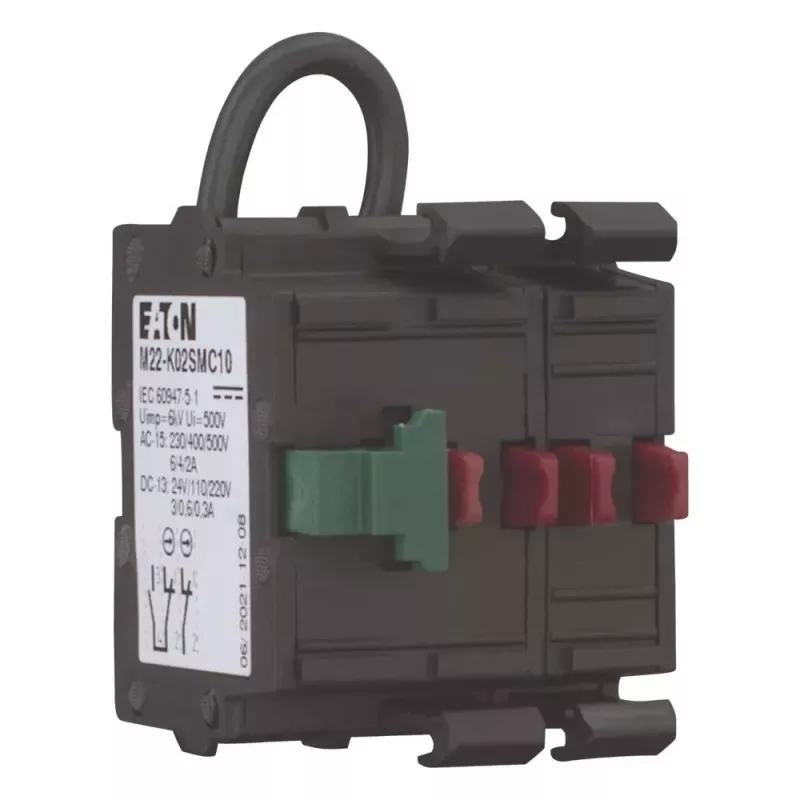

Eaton M22-K02SMC10 galios relė, 2 NC, priekinio montavimo, varžtiniai gnybtai, juoda 121474

Užtikrinkite patikimą grandinės perjungimą su Eaton M22-K02SMC10 galios rele, kurios mechaninis patvarumas siekia 10 milijonų operacijų. Ši relė su dviem normaliai uždarais (2 NC) kontaktais skirta priekiniam montavimui ir varžtiniams gnybtams, todėl lengvai integruojama į valdymo sistemas.

Privalumai

• Ilgas tarnavimo laikas: 10 mln. mechaninių ir 5 mln. elektrinių operacijų
• Universalus naudojimas: tinka tiek AC, tiek DC apkrovoms
• Patikimas kontaktas: 2 NC kontaktai su varžtiniais gnybtais
• Atsparumas aplinkai: veikia nuo -25 iki +70 °C temperatūroje
• Suderinama su Eaton M22 priekinio montavimo priedais

Kam skirta

• Pramoniniams valdymo skydams ir automatikos sistemoms
• AC ir DC apkrovų perjungimui iki vardinės srovės
• Taikymams, kuriems reikalingi 2 NC kontaktai su priekiniu montavimu

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 2 NC
• Vardinė darbinė srovė (AC-15, 230 V): 6 A
• Vardinė darbinė srovė (DC-13, 24 V): 3 A
• Vardinė izoliacijos įtampa: 500 V AC
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Apsaugos laipsnis (gnybtai): IP20
• Darbinė temperatūra: -25 iki +70 °C
• Sandėliavimo temperatūra: -40 iki +80 °C
• Elektrinis patvarumas: 5 x 10^6 operacijų
• Mechaninis patvarumas: 10 x 10^6 operacijų
• Laido skerspjūvis (kietas): 0,5 - 2,5 mm²
• Laido skerspjūvis (lankstus su įvore): 0,5 - 2,5 mm²
• Trumpojo jungimo apsauga: 10 A gG/gL saugiklis
• Užterštumo laipsnis: 3

Naudojimas

Sumontuokite relę priekinio montavimo būdu, prijunkite laidus prie varžtinių gnybtų laikydamiesi nurodytų skerspjūvių. Naudokite su Eaton M22 kontaktų blokais ir korpusais. Rekomenduojama naudoti 10 A gG/gL saugiklį trumpojo jungimo apsaugai.

Patarimas: prieš montuodami įsitikinkite, kad grandinė yra be įtampos. Reguliariai tikrinkite kontaktų būklę, ypač jei perjungiate dideles indukcines apkrovas. Siekiant ilgesnio tarnavimo laiko, venkite viršyti vardinę srovę.
