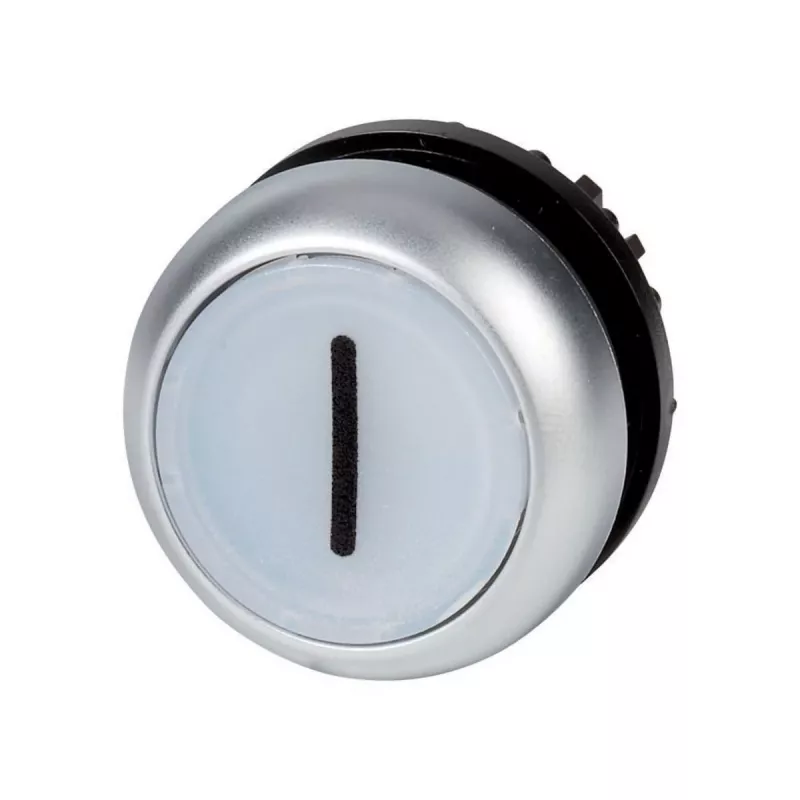

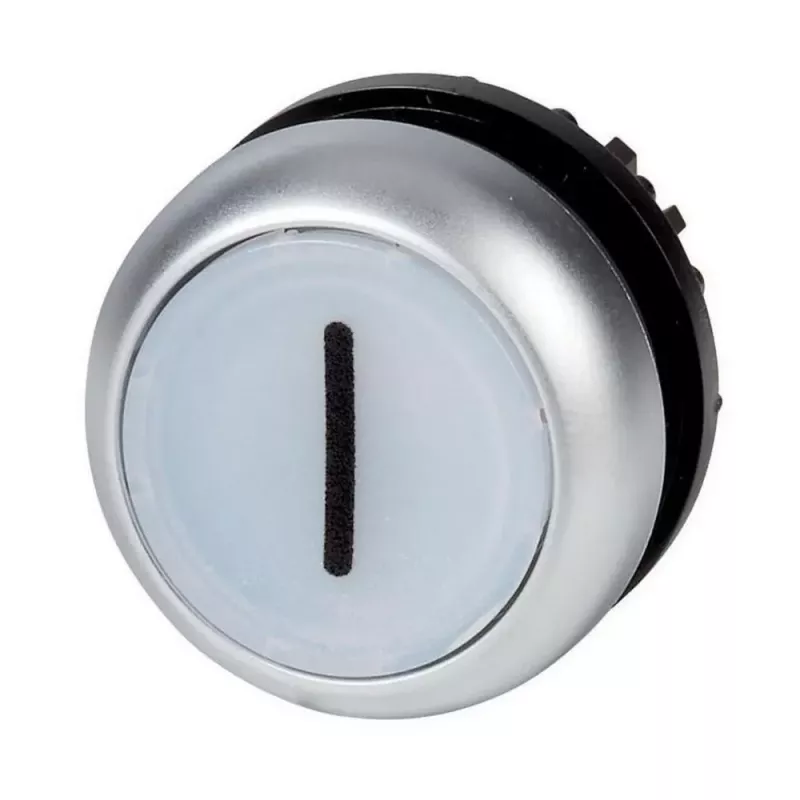

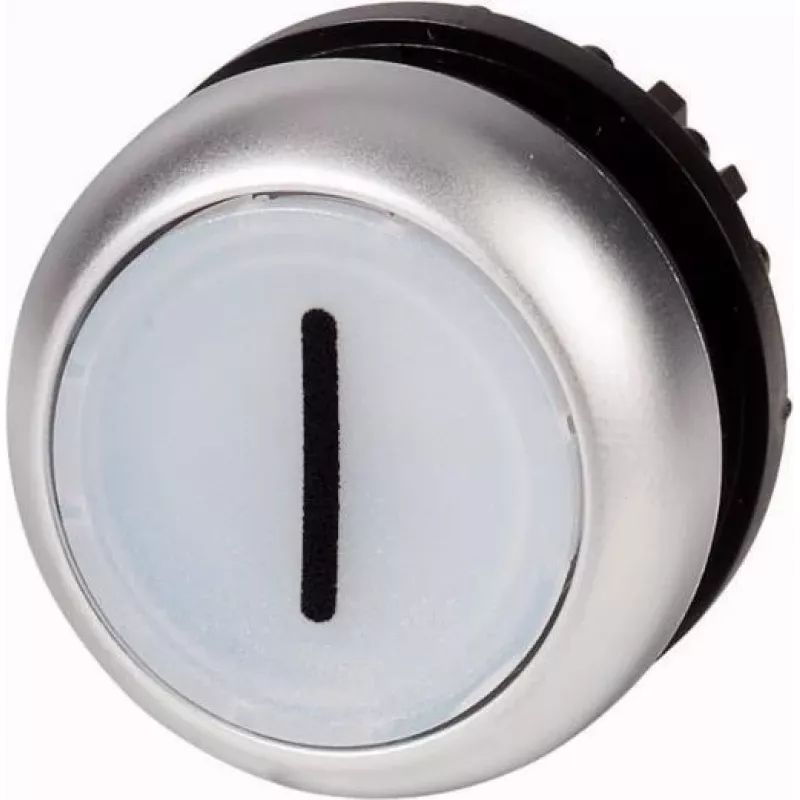

Eaton M22-DL-W-X1 įspaudžiamosios mygtuko galvutės vykdomasis elementas, baltas, metalinis apvadas, 22,5 mm 216942

Pramoninių valdymo pultų projektuotojams ir mašinų techninės priežiūros inžinieriams, kuriems svarbus ilgaamžiškumas ir patikimumas kasdienėje gamyboje, Eaton M22-DL-W-X1 siūlo sprendimą, kuris atlaiko daugiau nei 5 milijonus mechaninių operacijų ir išlaiko IP66, IP67 bei IP69K apsaugos klasę priekinėje dalyje net ir sunkiausiomis sąlygomis.

Kodėl verta rinktis

• Išskirtinis patvarumas: daugiau nei 5 milijonai mechaninių operacijų.
• Aukšta įsiskverbimo apsauga: IP66, IP67, IP69K priekinėje dalyje.
• Platus temperatūrų diapazonas: nuo -25 °C iki +70 °C darbo metu, nuo -40 °C iki +80 °C sandėliuojant.
• Atitinka IEC/EN 60947 ir VDE 0660 standartus.
• NEMA 4X ir 13 klasės, pritaikytos reiklioms aplinkoms.

Techninė informacija

• Gaminio tipas: mygtuko galvutės vykdomasis elementas
• Serija: Eaton M22
• Vykdomojo elemento tipas: įspaudžiamasis
• Mygtuko spalva: balta
• Apvado medžiaga: metalas (titano spalvos)
• Montavimo angos skersmuo: 22,5 mm
• Veikimo tipas: momentinis
• Apšvietimas: neapšviestas
• Priekinės dalies apsaugos klasė: IP66, IP67, IP69K
• NEMA apsaugos klasė: NEMA 4X, 13
• Darbo temperatūra: nuo -25 °C iki +70 °C
• Sandėliavimo temperatūra: nuo -40 °C iki +80 °C
• Standartų atitiktis: IEC/EN 60947, VDE 0660
• Reikalingi komponentai: atskiri M22 kontaktų blokai
• Mechaninis patvarumas: > 5 milijonai operacijų
• Priekinės dalies matmenys (P x A): 29,7 x 29,7 mm
• RoHS statusas: atitinka

Kam tinka

Šis vykdomasis elementas skirtas valdymo pultų gamintojams, sistemų integratoriams ir techninės priežiūros specialistams, kurie projektuojа ar atnaujina pramoninę įrangą. Jis puikiai tinka maisto pramonės, chemijos, metalo apdirbimo ir automobilių gamybos įrenginiams, kur reikalingas dažnas, patikimas valdymas ir atsparumas plovimo bei dulkių poveikiui.

Kaip naudoti

Įstatykite vykdomąjį elementą į 22,5 mm skersmens montavimo angą valdymo pulto priekinėje plokštėje. Užfiksuokite jį naudodami M22 serijos tvirtinimo veržlę (jei reikia, įsigykite atskirai). Norėdami užbaigti perjungimo funkciją, prie galinės dalies prijunkite atskirus M22 kontaktų blokus (nepridedami). Prijunkite laidus prie kontaktų blokų pagal schemą ir patikrinkite momentinį veikimą.

Patarimas: prieš montuodami įsitikinkite, kad pulto plokštės storis atitinka M22 serijos reikalavimus, o aplinkos temperatūra neviršija nurodyto diapazono. Reguliariai tikrinkite, ar apvadas tvirtai laikosi, ir nenaudokite agresyvių tirpiklių valymui – taip užtikrinsite ilgą tarnavimo laiką net ir intensyvaus naudojimo sąlygomis.
