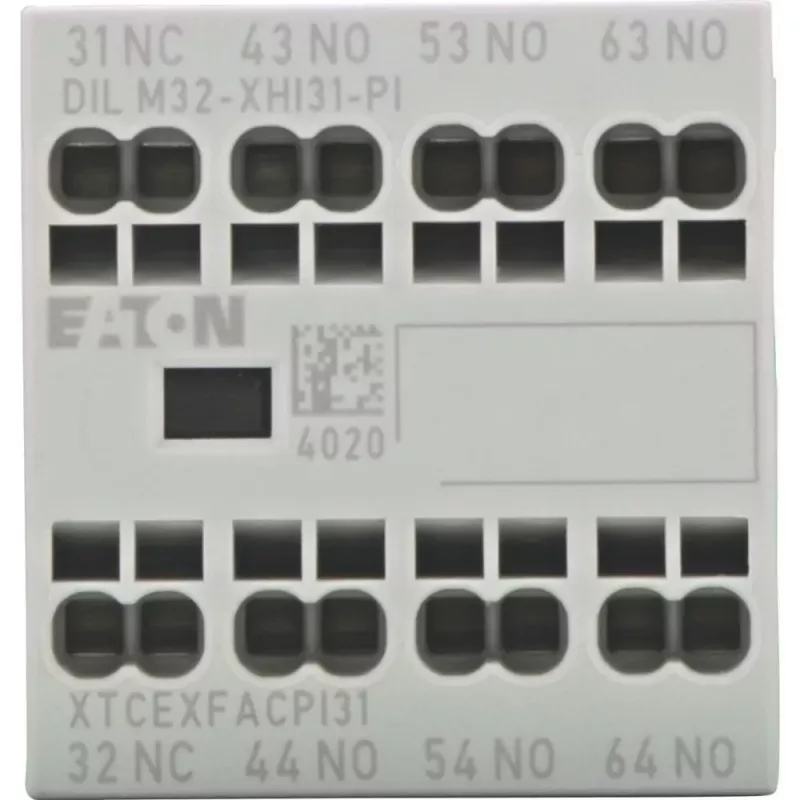

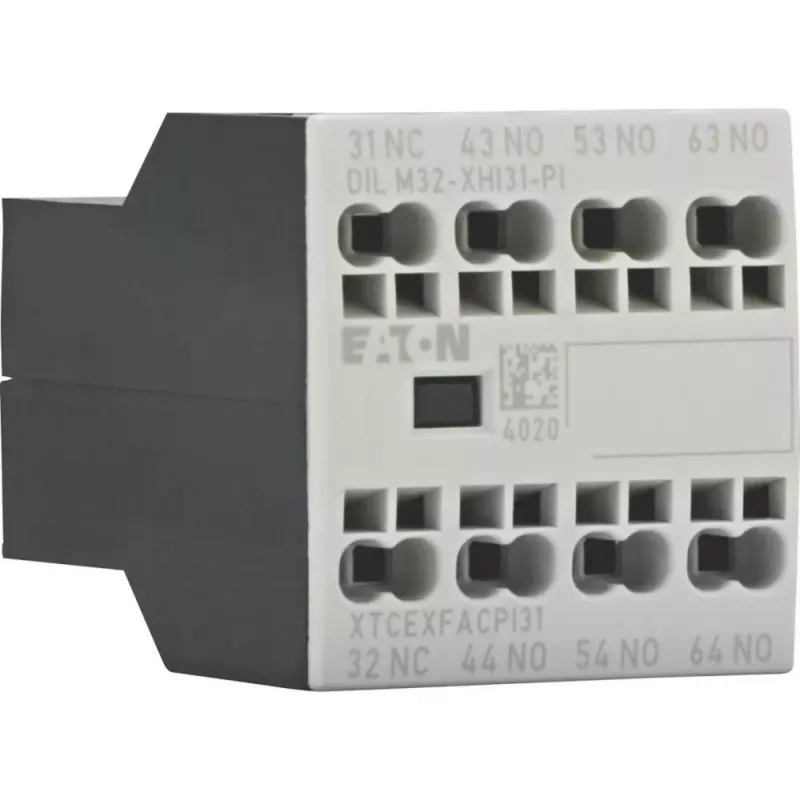

Eaton DILM32-XHI31-PI pagalbinis kontaktų blokas, 3NO+1NC, 4A, varžtiniai gnybtai, priekinis montavimas DILM7-DILM32 kontaktoriams 199312

Priekinis montavimas ant DILM7–DILM32 kontakto yra pirmas dalykas, kurį pastebėsite: šis pagalbinis kontaktų blokas tiesiog užsifiksuoja ant kontaktorės priekio, todėl papildomi kontaktai tampa prieinami be papildomų laikiklių ar laidų. Eaton DILM32-XHI31-PI praplečia valdymo grandinių galimybes iš karto sumontavus.

Kodėl verta rinktis

• 3NO+1NC kontaktų konfigūracija – trys normaliai atviri ir vienas normaliai uždaras kontaktas signalizacijai ar blokavimui.
• Varžtiniai gnybtai užtikrina patikimą ir paprastą prijungimą; priima 0,75–2,5 mm² vienagyslius ar daugiagyslius laidininkus.
• Ilgas mechaninis tarnavimo laikas – 10 mln. operacijų, todėl tinka intensyviam darbui pramonėje.
• Elektros tarnavimo laikas (AC-15) – 1,5 × 10^6 operacijų.
• Kompatibilus su DILM7–DILM32 serijos kontaktoriais.

Techninė informacija

• Kontaktų konfigūracija: 3NO + 1NC
• Montavimo tipas: priekinis
• Nominali darbinė srovė (AC-15, 220–240 V): 4 A
• Nominali darbinė srovė (DC-13, 220 V): 3 A
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai
• Standartai: IEC/EN 60947-5-1
• Darbinė temperatūra: nuo -25 iki +60 °C
• Prijungimo galimybės: 1 × (0,75–2,5) mm², 2 × (0,75–2,5) mm²
• Pagalbinių kontaktų skaičius: 4
• Serija: DILM

Kam tinka

Šis blokas skirtas inžinieriams ir techninės priežiūros specialistams, kurie projektuodami ar atnaujindami valdymo skydus naudoja Eaton DILM7–DILM32 kontaktorių. Jis pravers, kai reikia papildomų signalinių kontaktų arba norima išplėsti esamos grandinės funkcijas nekeičiant viso kontaktorės.

Kaip naudoti

Nuimkite kontaktorės priekinį dangtelį, jei jis yra, ir užspauskite bloką ant priekinio lizdo, kol išgirsite spragtelėjimą. Prijunkite laidus prie varžtinių gnybtų pagal schemą: 3NO kontaktai paprastai naudojami signalizacijai ar savaiminiam užsiblokavimui, o 1NC – grandinės nutraukimui. Prieš įjungdami maitinimą patikrinkite, ar varžtai tvirtai užveržti.

Patarimas: montuodami kelis pagalbinius blokus iš eilės, palikite bent 10 mm tarpą tarp jų vėdinimui. Periodiškai patikrinkite varžtinių gnybtų užveržimą – vibracija gali atlaisvinti kontaktus. Esant dulkėtai aplinkai, naudokite apsauginį dangtelį, kad išlaikytumėte IP20 apsaugos lygį.
