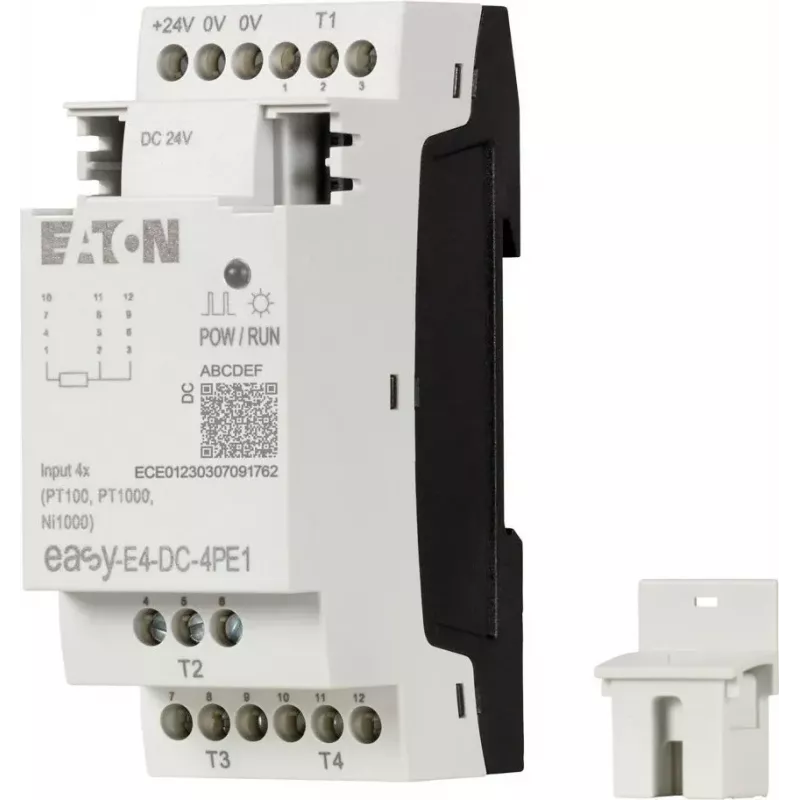

Eaton easyE4 DC 4PE1 RTD įėjimų plėtimo modulis, 4 kanalai, Pt100/Pt1000/Ni100/Ni1000, varžtiniai gnybtai, DIN bėgelis, 24 V DC

Kai reikia stebėti temperatūrą keliose proceso vietose, o pagrindinis valdiklis neturi pakankamai analoginių įėjimų, sprendimas yra Eaton EASY-E4-DC-4PE1 plėtimo modulis. Jis prideda keturis RTD įėjimo kanalus prie easyE4 sistemos, leisdamas tiksliai matuoti temperatūrą su Pt100, Pt1000, Ni100, Ni1000, KTY81, KTY83 ar KTY84 jutikliais.

Kam skirtas

Automatinio valdymo inžinieriams ir skydų surinkėjams, kurie nori išplėsti easyE4 PLC analoginių įėjimų skaičių nekeisdami viso valdiklio. Tinka procesų kontrolei, HVAC sistemoms, mašinų stebėjimui, kur reikia kelių temperatūros taškų.

Pagrindinės savybės

• 4 RTD įėjimo kanalai temperatūros jutikliams
• Palaiko Pt100, Pt1000, Ni100, Ni1000, KTY81, KTY83, KTY84 tipus
• Varžtiniai gnybtai patikimam laidų prijungimui
• Montuojamas ant DIN bėgelio – lengvas integravimas į valdymo spintas
• Maitinamas iš easyE4 bazinio modulio (24 V DC)
• 12 bitų skiriamoji geba tiksliems temperatūros rodmenims
• Maksimalus kabelio ilgis 100 m vienam įėjimui
• Darbinė temperatūra nuo -25 iki +55 °C
• Plastikinis korpusas, IP20 apsaugos klasė

Specifikacijos

• Modulio tipas: įėjimų/išėjimų plėtimo modulis
• Įėjimo tipas: RTD
• Įėjimų skaičius: 4
• Suderinami RTD tipai: Pt100, Pt1000, Ni100, Ni1000, KTY81, KTY83, KTY84
• Prijungimas: varžtiniai gnybtai
• Maitinimo įtampa: 24 V DC (iš easyE4 bazinio modulio)
• Montavimas: DIN bėgelis
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +55 °C
• Sandėliavimo temperatūra: -40 iki +70 °C
• Skiriamoji geba: 12 bitų
• Maksimalus kabelio ilgis: 100 m
• Korpuso medžiaga: plastikas
• Užterštumo laipsnis: 2
• Viršįtampio kategorija: III

Naudojimas

Modulis maitinamas iš easyE4 bazinio modulio – atskiro maitinimo šaltinio nereikia. Prijunkite RTD jutiklius prie varžtinių gnybtų, laikydamiesi poliškumo ir ekranavimo reikalavimų. Konfigūruokite įėjimus easyE4 programinėje įrangoje, pasirinkdami konkretų jutiklio tipą. Modulis montuojamas ant standartinio 35 mm DIN bėgelio šalia bazinio modulio.

Patarimai

Prieš prijungdami modulį įsitikinkite, kad easyE4 bazinio modulio programinė įranga atnaujinta. RTD laidams naudokite ekranuotą vytos poros kabelį – taip sumažinsite trikdžius ir išlaikysite matavimo tikslumą. Jei temperatūros jutikliai yra toli nuo modulio, laikykitės 100 m kabelio ilgio ribos. Reguliariai tikrinkite varžtinių gnybtų priveržimą, ypač vibracijos sąlygomis.
