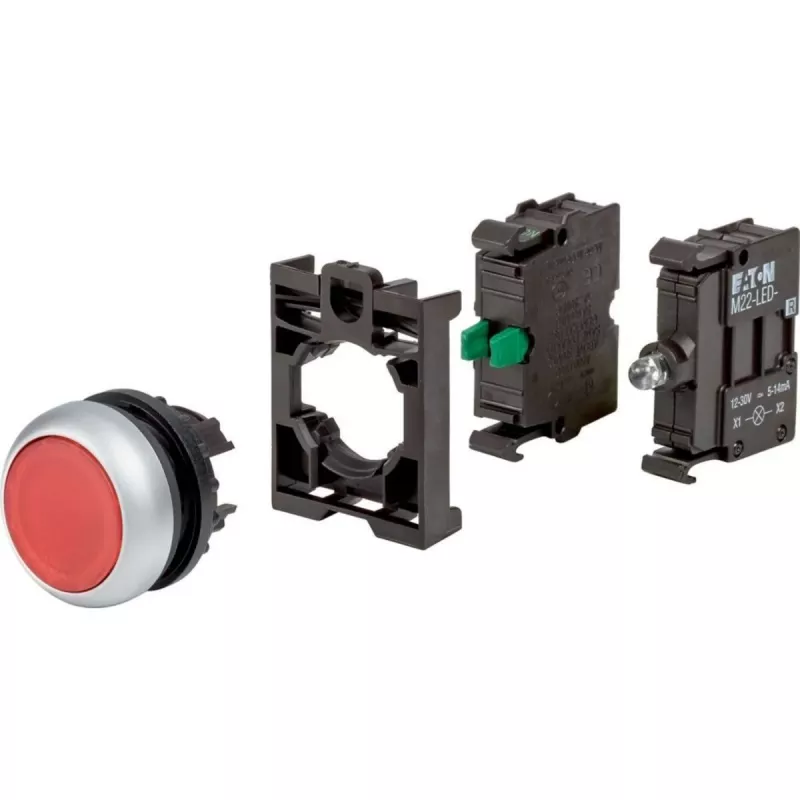

Eaton M22-DL-R-K10LED-BVP apšviestas mygtukas, raudonas, 1NO, LED 12-30V AC/DC, plastikinis priekinis žiedas 110932

Priekinis IP69K apsaugos lygis reiškia, kad šis mygtukas atlaiko aukšto slėgio ir aukštos temperatūros plovimą – būtent to reikia maisto pramonės, plovyklų ar kitose drėgnose zonose įrengtuose valdymo pultuose. Eaton M22-DL-R-K10LED-BVP sujungia raudoną momentinį mygtuką su integruotu raudonu LED, kuris aiškiai parodo būseną net esant prastam apšvietimui.

Kodėl verta rinktis

• Patikima apsauga: priekinė dalis atitinka IP66, IP67 ir IP69K – atspari dulkėms, laikinam panardinimui ir aukšto slėgio plovimui.
• Integruotas LED: raudonas šviesos diodas, maitinamas 12-30V AC/DC įtampa, sumažina papildomų lempučių poreikį ir supaprastina montavimą.
• Ilgaamžiškumas: mechaninis atsparumas viršija 5 milijonus operacijų, elektrinis – 0,5 milijono.
• Standartinis montavimas: 22,5 mm skersmens anga užtikrina suderinamumą su daugeliu skydų.
• Plastikinis priekinis žiedas: atsparus korozijai, lengvas, tinkamas agresyvioje aplinkoje.

Techninė specifikacija

• Serija: M22
• Gaminio tipas: apšviestas mygtukas
• Veikimo principas: momentinis (su spyruokliniu grąžinimu)
• Mygtuko spalva: raudona
• Apšvietimas: LED
• Apšvietimo spalva: raudona
• LED maitinimo įtampa: 12-30V AC/DC
• Kontaktų konfigūracija: 1 NO (vienas normaliai atviras)
• Priekinio žiedo medžiaga: plastikas
• Montavimo skersmuo: 22,5 mm
• Priekinės dalies apsaugos klasė: IP66, IP67, IP69K
• Gnybtų apsaugos klasė: IP20
• Prijungimas: varžtiniai gnybtai
• Darbinė temperatūra: -25 iki +70 °C
• Mechaninis atsparumas: > 5 mln. operacijų
• Elektrinis atsparumas: > 0,5 mln. operacijų
• Standartai: IEC/EN 60947, UL, CSA

Kam tinka

Šis mygtukas skirtas pramonės automatizavimo specialistams, mašinų gamintojams ir techninės priežiūros inžinieriams, kurie reikalauja patikimo valdymo elemento su vizualia būsenos indikacija. Jis puikiai tinka valdymo pultams, kuriuose reikalingas dažnas įjungimas ir atsparumas plovimo procedūroms.

Naudojimas

Sumontuokite mygtuką į 22,5 mm skersmens angą skydelyje, prijunkite kontaktus ir LED maitinimą prie 12-30V AC/DC šaltinio. Dėl momentinio veikimo mygtukas grąžinamas į pradinę padėtį, kai tik jis atleidžiamas – tai užtikrina, kad signalas bus perduodamas tik laikant nuspaustą. Varžtiniai gnybtai leidžia patikimai prijungti laidus net vibracijos sąlygomis.

Patarimas: planuodami skydo išdėstymą, palikite pakankamai vietos aplink mygtuką, kad būtų lengviau atlikti techninę priežiūrą. Reguliariai tikrinkite, ar priekinis žiedas nepažeistas – tai užtikrins ilgalaikę IP69K apsaugą. Naudokite tik standartus atitinkančius laidus ir laikykitės gamintojo nurodytų sukimo momentų.
