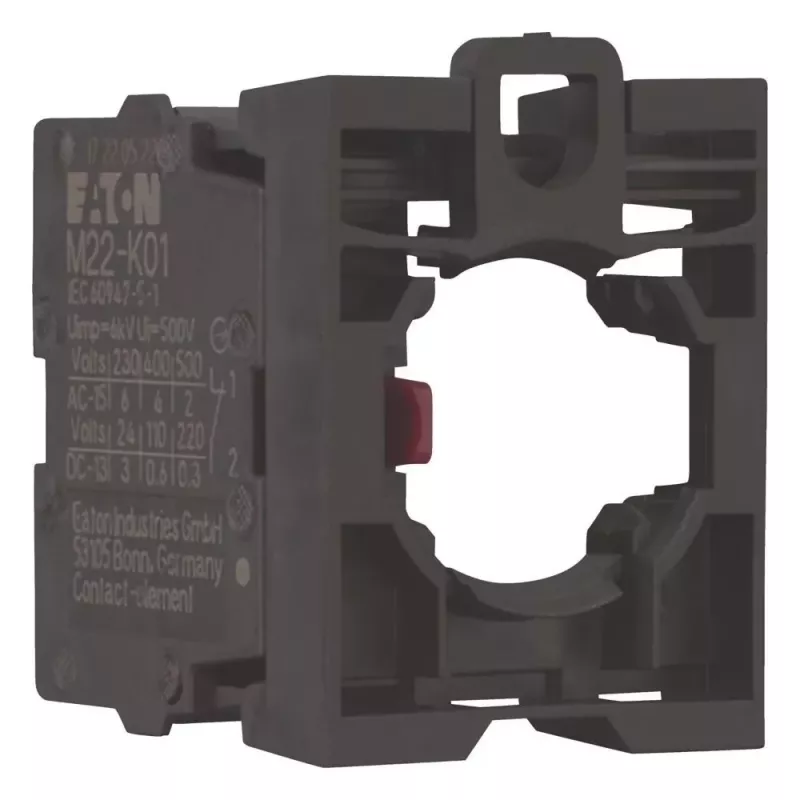

Eaton M22-AK01 kontaktinis elementas 1NC 216503

Mechaninis ilgaamžiškumas viršija 5 milijonus operacijų – tiek perjungimų atlaiko Eaton M22-AK01 kontaktinis elementas su viena NC (normaliai uždara) kontaktų grupe. Šis priekinio tvirtinimo modulis skirtas M22 serijos mygtukams ir signaliniams įtaisams, todėl užtikrina patikimą darbą net intensyvaus naudojimo pramonės valdymo sistemose.

Privalumai

Elementas tvirtinamas be įrankių – tiesiog užspaudžiamas ant suderinamo M22 serijos aktoriaus. Varžtiniai gnybtai priima standžius 0,5–2,5 mm² ir lanksčius su įvore 0,5–1,5 mm² laidininkus. Vardinė darbinė įtampa siekia 500 V AC / 250 V DC, o perjungimo srovė – 6 A (AC-15, 230 V) ir 3 A (DC-13, 24 V). Elektros ilgaamžiškumas viršija 0,5 milijono operacijų.

Kam skirta

• Pramonės valdymo pultams ir mašinų sąsajoms
• Paleidimo / stabdymo grandinėms, avarinio sustabdymo funkcijoms ir būsenos indikacijai
• Taikymams, kuriuose reikalingas patikimas perjungimas atšiauriose aplinkose

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 NC
• Tvirtinimo tipas: priekinis / užspaudžiamas
• Gnybtų tipas: varžtiniai
• Vardinė darbinė įtampa: 500 V AC / 250 V DC
• Vardinė darbinė srovė: 6 A (AC-15, 230 V) / 3 A (DC-13, 24 V)
• Laidininko skerspjūvis: 0,5–2,5 mm² (standus), 0,5–1,5 mm² (lankstus su įvore)
• Darbinė temperatūra: -25 iki +70 °C
• Sandėliavimo temperatūra: -40 iki +80 °C
• Mechaninis ilgaamžiškumas: > 5 x 10^6 operacijų
• Elektrinis ilgaamžiškumas: > 0,5 x 10^6 operacijų
• Apsaugos laipsnis (gnybtai): IP20
• Užteršimo laipsnis: 3
• Viršįtampių kategorija: III

Naudojimo patarimai

Naudokite su Eaton M22 serijos aktoriais ir lęšiais, kad suformuotumėte pilną valdymo stotelę. Montuodami patikrinkite gnybtų priveržimo momentą – tai užtikrins patikimą kontaktą ilgam laikui.
