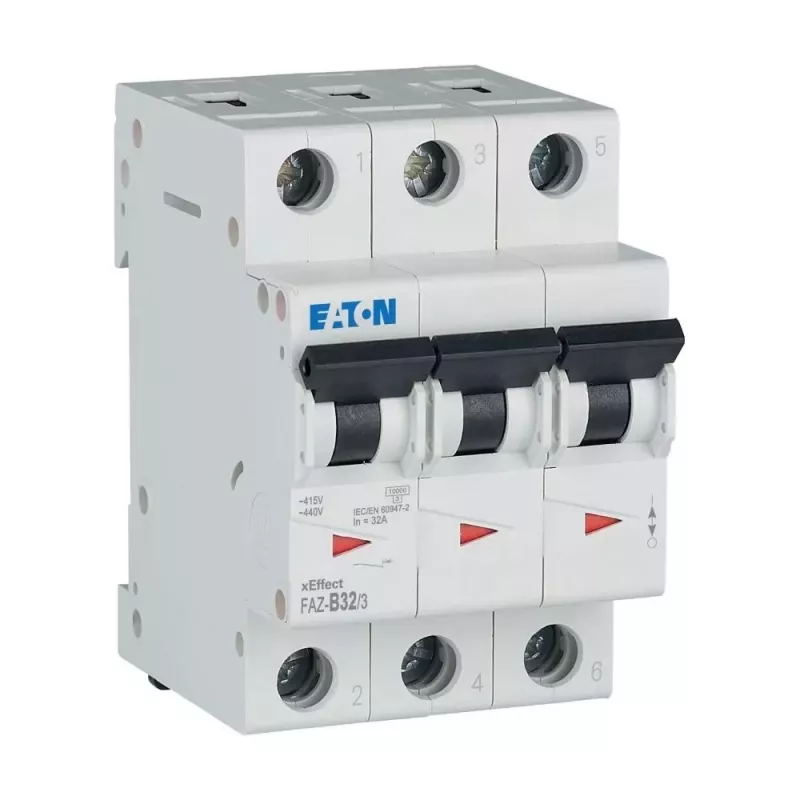

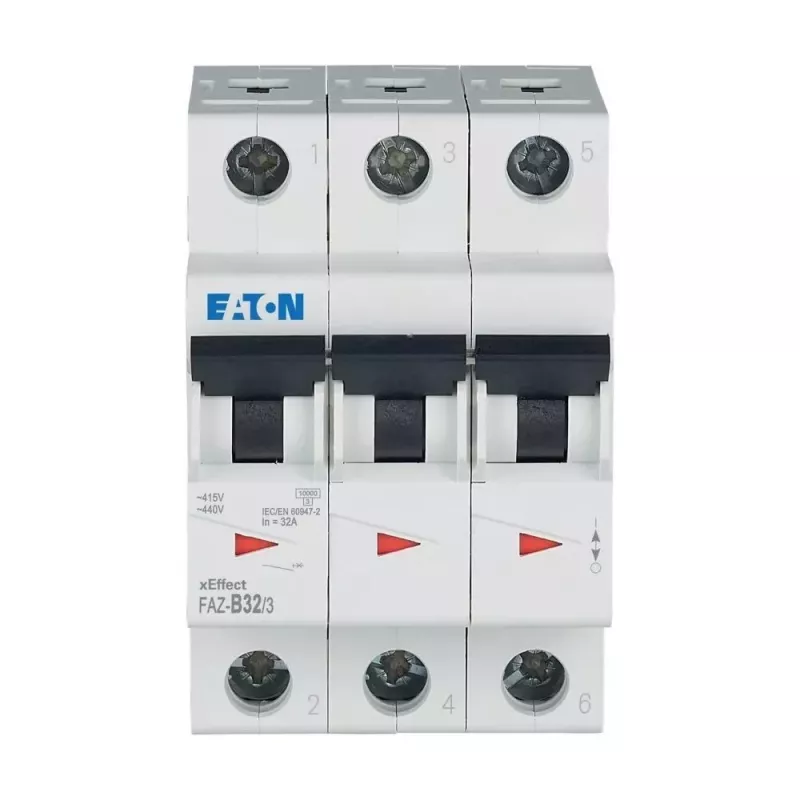

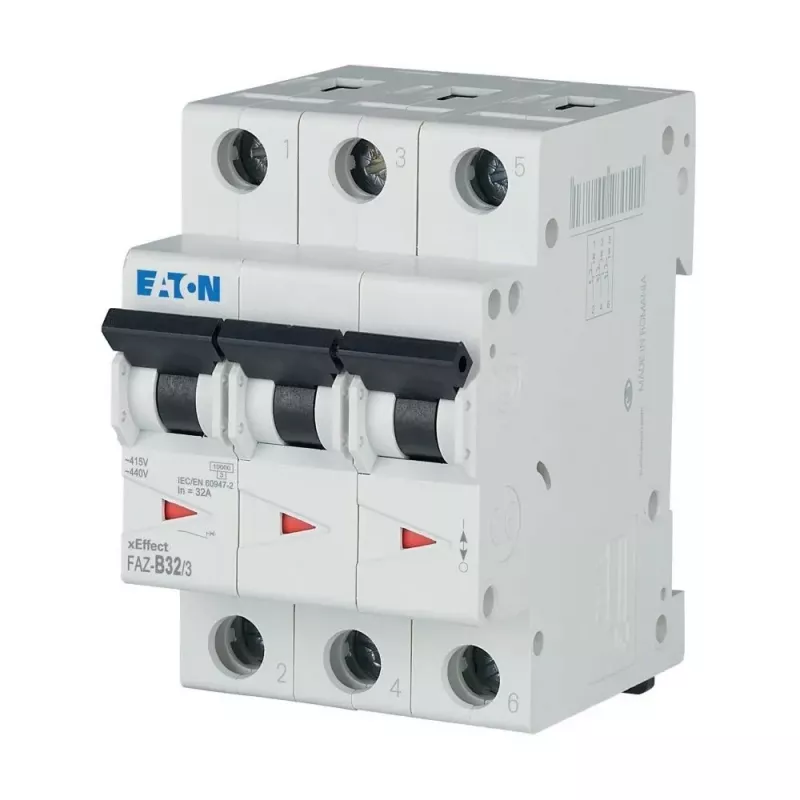

EATON FAZ-B32/3 32 A, 3 polių, B charakteristikos, 6 kA automatinis jungiklis 278850

Trijų fazių linijoms, kuriose svarbus kiekvienas dinaminės juostos modulis, EATON FAZ-B32/3 leidžia apsaugoti grandinę užimdamas tik 3 TE pločio. Vietoje atskirų vienpolių jungiklių – vienas kompaktiškas sprendimas su 32 A vardine srove ir B charakteristika, tinkamas apšvietimo bei kištukinių lizdų grupėms, kuriose įjungimo srovės šuoliai nedideli.

Kodėl verta rinktis šį modelį

• 3 modulių plotis taupo vietą skirstomojoje spintoje – lieka daugiau rezervo kitoms linijoms.
• 6 kA trumpojo jungimo pertraukimo geba užtikrina saugų gedimo srovės nutraukimą.
• Sraigtiniai gnybtai priima iki 25 mm² vienagyslius ir iki 16 mm² daugiagyslius laidininkus – patogu tiek montuojant naują instaliaciją, tiek rekonstruojant esamą.
• Didelis mechaninis ir elektrinis ilgaamžiškumas mažina priežiūros poreikį ilgalaikėje eksploatacijoje.

Kam tinka

• Trijų fazių grandinių apsaugai gyvenamuosiuose ir komerciniuose pastatuose.
• Apšvietimo ir kištukinių lizdų linijoms su vidutinėmis įjungimo srovėmis.
• Montavimui skirstomuosiuose skyduose ant EN 60715 dinaminės juostos.

Pagrindinės specifikacijos

• Vardinė srovė: 32 A
• Polių skaičius: 3
• Išjungimo charakteristika: B
• Vardinė įtampa: 230/400 V AC
• Vardinė trumpojo jungimo pertraukimo geba: 6 kA
• Dažnis: 50/60 Hz
• Montavimas: dinaminė juosta
• Gnybtų talpa: 1–25 mm² (vienagysliai), 1–16 mm² (daugiagysliai)
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: nuo -25 iki +50 °C
• Modulių plotis: 3 TE
• Viršįtampių kategorija: III

Naudojimas

Jungiklis montuojamas ant dinaminės juostos skirstomajame skydelyje, faziniai laidininkai prijungiami prie atitinkamų gnybtų, o grandinė uždaroma per viršutinius ir apatinius kontaktus. Prieš paleidžiant būtina patikrinti, ar trumpojo jungimo srovė įrengimo vietoje neviršija 6 kA.

Patarimas: jei grandinėje yra variklių ar kitų įrenginių su didelėmis įjungimo srovėmis, rinkitės C charakteristikos jungiklį. Planuodami skydą palikite bent 20 % laisvų modulių – vėlesni pakeitimai bus paprastesni.
