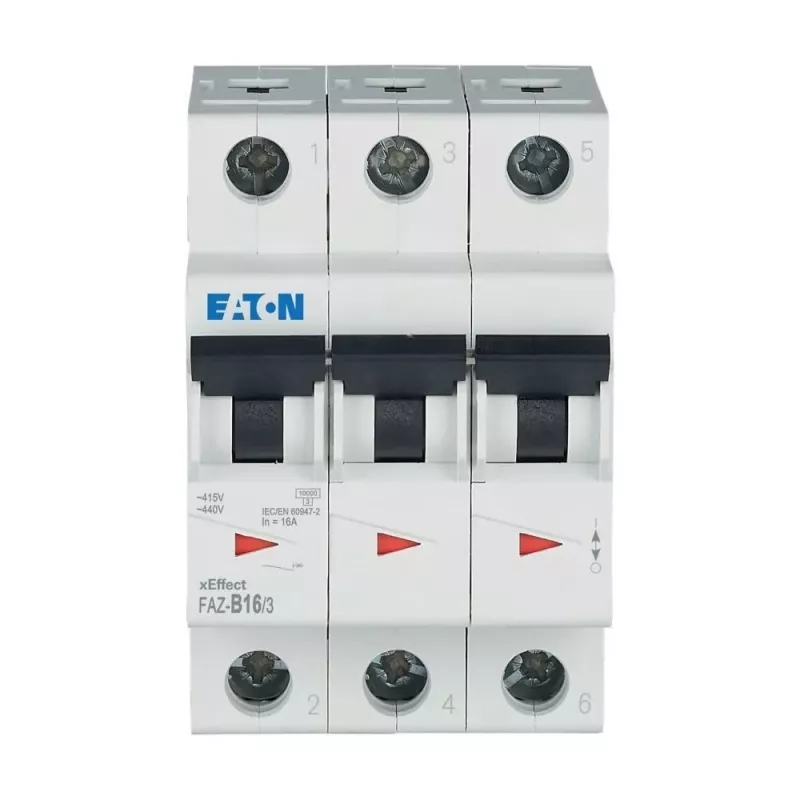

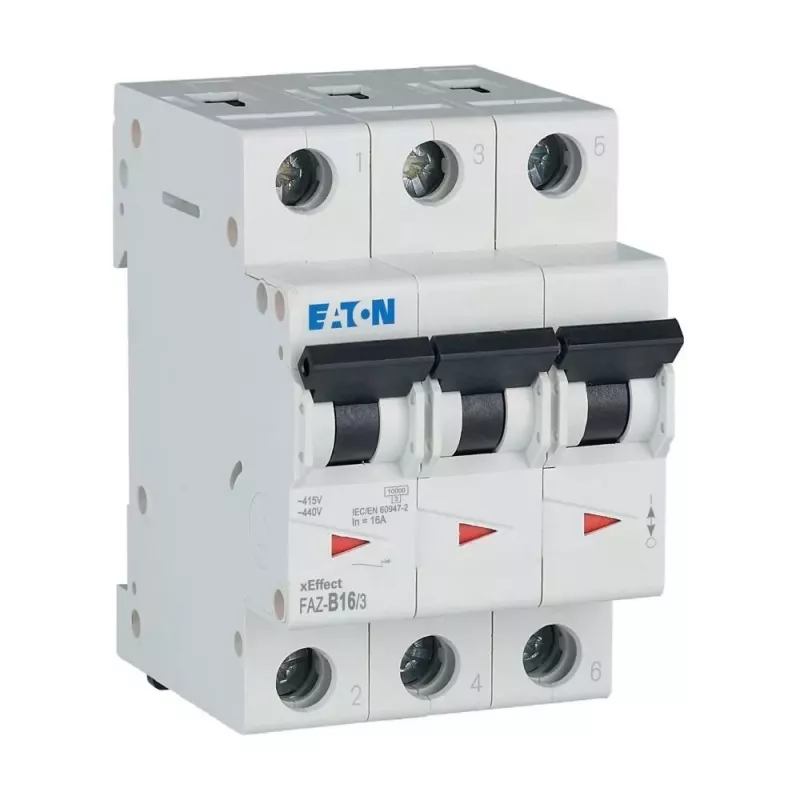

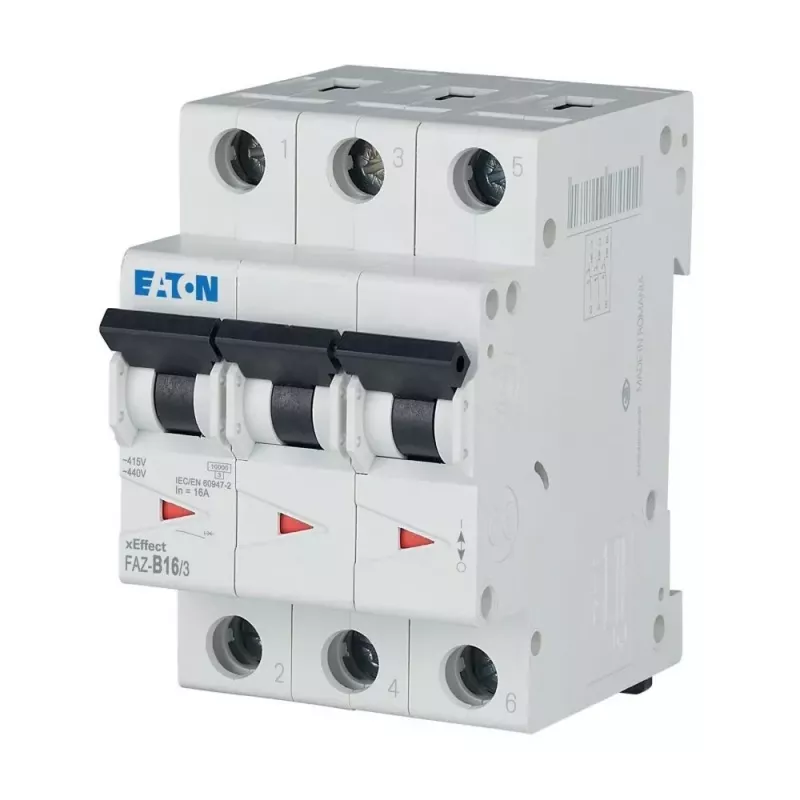

Eaton FAZ-B16/3 automatinis grandinės pertraukiklis, B tipo, 3 polių, 16 A, 278847

Skydinių projektuotojams ir elektrikams, dirbantiems su trifazėmis linijomis, Eaton FAZ-B16/3 yra patikimas pasirinkimas. Šis 3 polių automatinis grandinės pertraukiklis skirtas apsaugoti kabelius ir įrangą nuo perkrovos ir trumpojo jungimo. B tipo charakteristika užtikrina greitą reagavimą į trumpąjį jungimą, tuo pačiu išvengiant bereikalingo suveikimo dėl įjungimo srovės šuolių. Montuojamas ant standartinės DIN bėgelio, jis lengvai integruojamas į gyvenamųjų ir komercinių pastatų skirstymo skydus.

Pagrindinės specifikacijos

• Polių skaičius: 3
• Nominali srovė: 16 A
• Suveikimo charakteristika: B tipo
• Nominali įtampa: 230/400 V AC
• Trumpojo jungimo atjungimo geba: 10 kA
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis (EN 60715)
• Gnybtų talpa (vientisas laidininkas): 1–25 mm²
• Gnybtų talpa (lankstus laidininkas): 1–16 mm²
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su korpusu)
• Standartas: IEC/EN 60898-1
• Energijos ribojimo klasė: 3
• Nominali impulsinė atsparumo įtampa: 4 kV
• Užterštumo laipsnis: 2
• Darbinės temperatūros diapazonas: nuo -25 iki +75 °C
• Sandėliavimo temperatūros diapazonas: nuo -35 iki +75 °C
• Mechaninis ilgaamžiškumas: 20 000 operacijų
• Elektrinis ilgaamžiškumas: 10 000 operacijų
• Modulio plotis: 3 moduliai (52,5 mm)
• Prijungimo tipas: varžtiniai gnybtai

Kodėl verta rinktis

FAZ-B16/3 pasižymi kompaktišku 3 modulių dizainu, taupančiu vietą skirstymo skydelyje. Didelė 10 kA trumpojo jungimo atjungimo geba užtikrina patikimą apsaugą net ir reikliose instaliacijose. Varžtiniai gnybtai pritaikyti įvairių skerspjūvių laidininkams, todėl montavimas tampa paprastesnis.

Idealiai tinka

• Trifazių grandinių apsaugai gyvenamuosiuose ir komerciniuose pastatuose
• Skirstymo ir poskirstymo skydams
• Variklių, transformatorių ir kitų indukcinių apkrovų apsaugai (naudojant B tipo charakteristiką)

Gera žinoti

B tipo suveikimo charakteristika reiškia, kad pertraukiklis suveikia akimirksniu esant 3–5 kartus didesnei už nominalią srovę, užtikrindamas greitą trumpojo jungimo atjungimą ir išvengdamas klaidingų suveikimų dėl įjungimo srovės. Atitinka IEC/EN 60898-1 standartą.

Patarimas: montuodami šį pertraukiklį, įsitikinkite, kad DIN bėgelis yra tvirtai pritvirtintas, o laidininkų galai kruopščiai nuvalyti. B tipo charakteristika puikiai tinka grandinėms su varikliais ar transformatoriais, tačiau jei perkrovos srovės yra didelės, apsvarstykite C tipo variantą. Reguliariai tikrinkite gnybtų priveržimą, kad būtų išvengta kontaktų perkaitimo.
