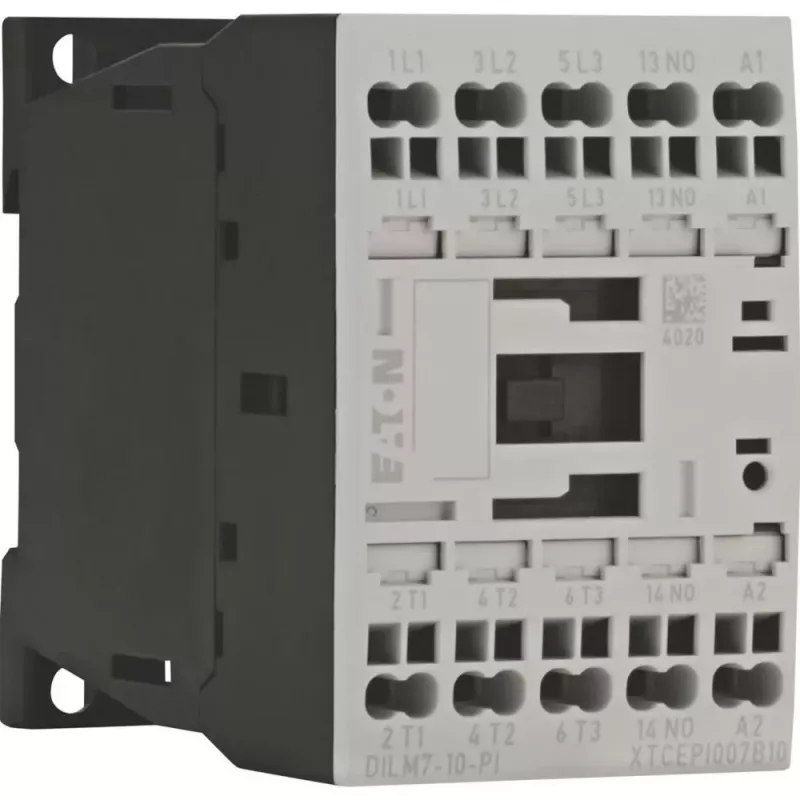

Eaton DILM7-10(24VDC)-PI galios kontaktorius, 3 NO pagrindiniai kontaktai, 24 V DC ritė, 7 A AC-3, 690 V 199223

Kai reikia patikimo perjungimo nuolatinės srovės valdymo grandinėse, Eaton DILM7-10(24VDC)-PI galios kontaktorius užtikrina stabilų veikimą iki 7 A esant AC-3 kategorijai ir 690 V įtampai. Šis įrenginys sukurtas ilgalaikiam darbui pramoninėse valdymo sistemose, kur svarbus patikimumas ir našumas.

Kodėl verta rinktis

• 3 pagrindiniai normaliai atidaryti (NO) kontaktai ir 1 pagalbinis NO kontaktas – lankstus integravimas į variklių valdymo grandines.
• 24 V DC ritė – tinka nuolatinės srovės valdymo grandinėms.
• Ilgas tarnavimo laikas ir atsparumas vibracijai dėl tvirtos konstrukcijos.
• Montuojamas ant DIN bėgelio arba varžtais – greitas ir patogus įrengimas.
• Atitinka IEC/EN 60947, VDE 0660, UL ir CSA standartus – užtikrinta kokybė ir saugumas.

Kam tinka

Šis kontaktorius idealiai tinka pramonės automatizavimo specialistams, elektrikams ir įmonėms, kurios projektuoja ar prižiūri variklių paleidimo, apšvietimo ar kitas valdymo sistemas. Dėl 24 V DC ritės jis puikiai tinka sistemose, kuriose naudojama nuolatinė valdymo įtampa, pavyzdžiui, saugos grandinėse ar nuotolinio valdymo moduliuose.

Pagrindinės specifikacijos

• Nominali darbinė srovė (AC-3, 400 V): 7 A
• Nominali darbinė srovė (AC-1, 400 V): 22 A
• Nominali darbinė įtampa Ue: 690 V AC
• Nominali galia (AC-3, 400 V): 3 kW
• Ritės įtampa: 24 V DC
• Ritės tipas: DC
• Nominali impulsinė atsparumo įtampa Uimp: 6 kV
• Pagrindinių kontaktų konfigūracija: 3 NO
• Pagalbinių kontaktų konfigūracija: 1 NO
• Montavimas: DIN bėgelis / varžtinis
• Apsaugos laipsnis (gnybtai): IP20
• Aplinkos darbinė temperatūra: nuo -25 iki +60 °C
• Gnybtų tipas: varžtiniai
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA

Kaip naudoti

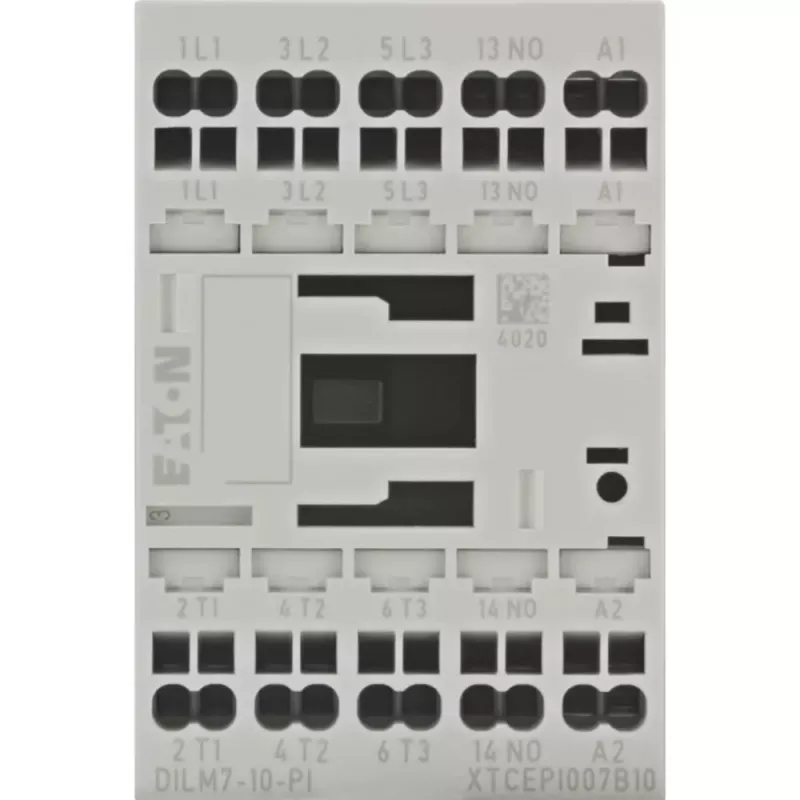

Sumontuokite kontaktorių ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo grandinę prie pagrindinių kontaktų (1, 3, 5 – įėjimas; 2, 4, 6 – išėjimas), o valdymo grandinę – prie ritės gnybtų (A1, A2). Užtikrinkite, kad ritės įtampa atitiktų 24 V DC. Prieš įjungdami patikrinkite, ar visi varžtiniai sujungimai tvirtai priveržti. Naudokite tik kvalifikuotą personalą.

Mūsų nuomonė

Eaton DILM7-10(24VDC)-PI – kompaktiškas ir patikimas galios kontaktorius, skirtas nuolatinės srovės ritės taikymams. Jo 3 NO pagrindiniai kontaktai ir pagalbinis kontaktas užtikrina lankstumą projektuojant variklių paleidimo ir valdymo grandines. Ilgas tarnavimo laikas ir atitiktis tarptautiniams standartams daro jį puikiu pasirinkimu profesionaliems sprendimams.
