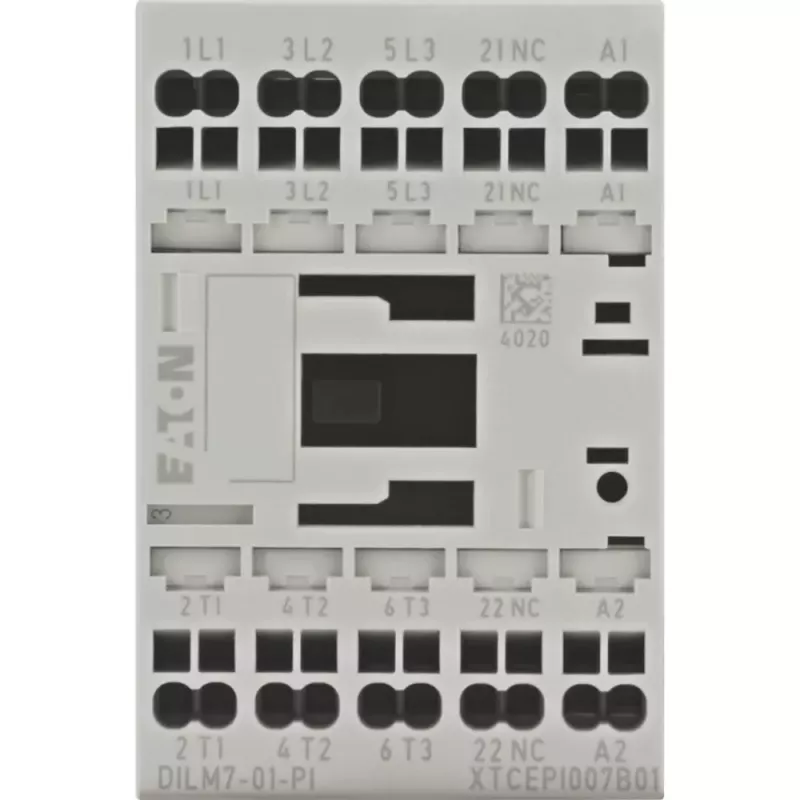

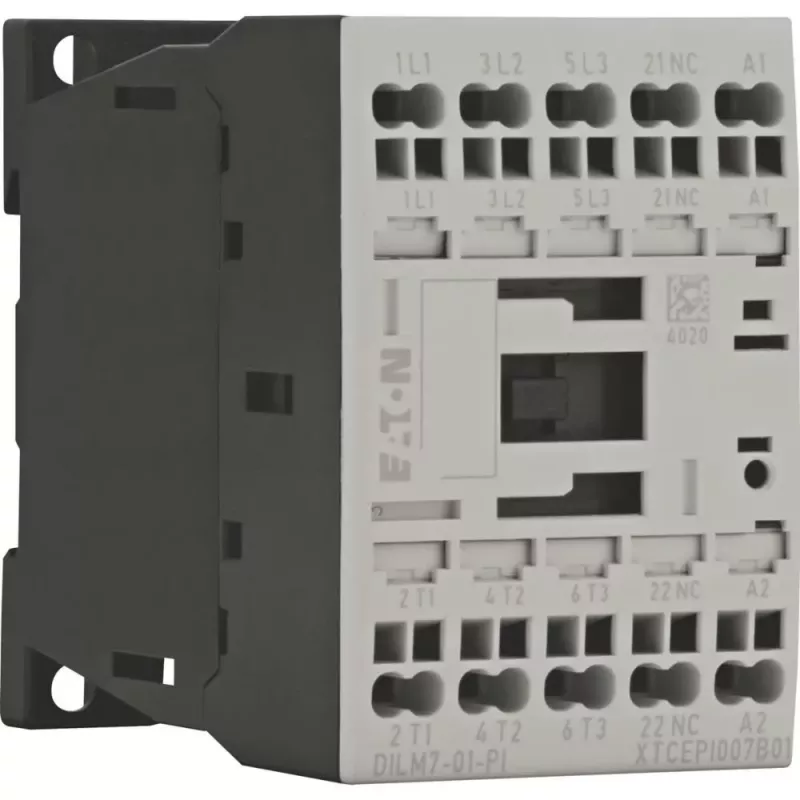

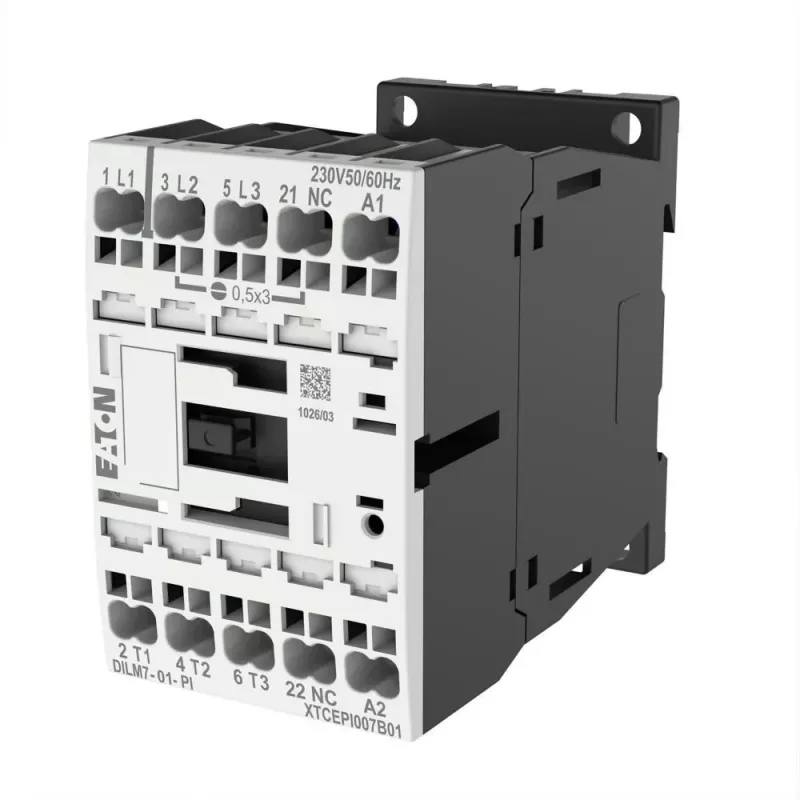

EATON DILM7-19922401 galios kontaktorius, 3 polių, 7 A, 230 V AC ritė

Valdymo spintose dažnai trūksta vietos, o trijų fazių variklių paleidimas reikalauja patikimo perjungimo. EATON DILM7-19922401 galios kontaktorius yra kompaktiškas sprendimas, užtikrinantis 7 A vardinę darbinę srovę (AC-3, 400 V) ir 3 kW variklio galią. Įmontuotas normaliai atviras pagalbinis kontaktas palengvina valdymo grandinės laidus, o varžtiniai gnybtai ir tvirtinimas prie DIN bėgelio arba varžtais leidžia greitai sumontuoti.

Kam skirtas

Skydų surinkėjams, mašinų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo kontaktorius mažiems varikliams, varžinėms apkrovoms ar apšvietimo grandinėms. DILM7 serija yra patikrinta daugelį metų, atitinka IEC/EN 60947 standartą ir pasižymi ilgu elektros tarnavimo laiku.

Pagrindinės savybės

• 3 pagrindiniai poliai, skirti 7 A darbinei srovei (AC-3, 400 V) ir 3 kW variklio galiai
• Ritės valdymo įtampa: 230 V AC esant 50 Hz, 240 V AC esant 60 Hz
• Vienas įmontuotas normaliai atviras (NO) pagalbinis kontaktas būsenos kontrolei ar blokavimui
• Vardinė izoliacijos įtampa 690 V ir impulsinė atsparumo įtampa 6 kV saugiam darbui pramoninėse tinkluose
• Varžtiniai gnybtai priima vientisus arba daugiasluoksnius laidininkus; tvirtinimas prie 35 mm DIN bėgelio arba varžtais
• Kompaktiški matmenys ir IP20 apsaugos laipsnis, tinkamas valdymo spintoms

Specifikacijos

• Pagrindinių polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 7 A
• Vardinė darbinė galia (AC-3, 400 V): 3 kW
• Ritės įtampa: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Pagalbiniai kontaktai: 1 NO
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Tvirtinimas: DIN bėgelis arba varžtai
• Gnybtai: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +60 °C
• Elektros tarnavimo laikas (AC-3): 1,5 x 10^6 operacijų
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 100 A (1 s)
• Maksimalus perjungimo dažnis: 5000 operacijų/val.
• Galia nuostoliai vienam poliui: 0,5 W
• Serija: DILM

Naudojimo patarimai

Ritės apsaugai nuo įtampos šuolių naudokite RC elementą arba varistorių, ypač perjungiant indukcines apkrovas. Prieš prijungdami maitinimą, patikrinkite ritės įtampos žymėjimą – kontaktorius veikia su 230 V 50 Hz ir 240 V 60 Hz, bet ne su nuolatine srove.

Patarimas: jei valdymo grandinėje naudojate PLC, įsitikinkite, kad pagalbinis kontaktas atlaiko reikiamą srovę. Montuodami šalia kitų prietaisų, palikite bent 10 mm tarpą ventiliacijai, kad kontaktorius nekaistų.
