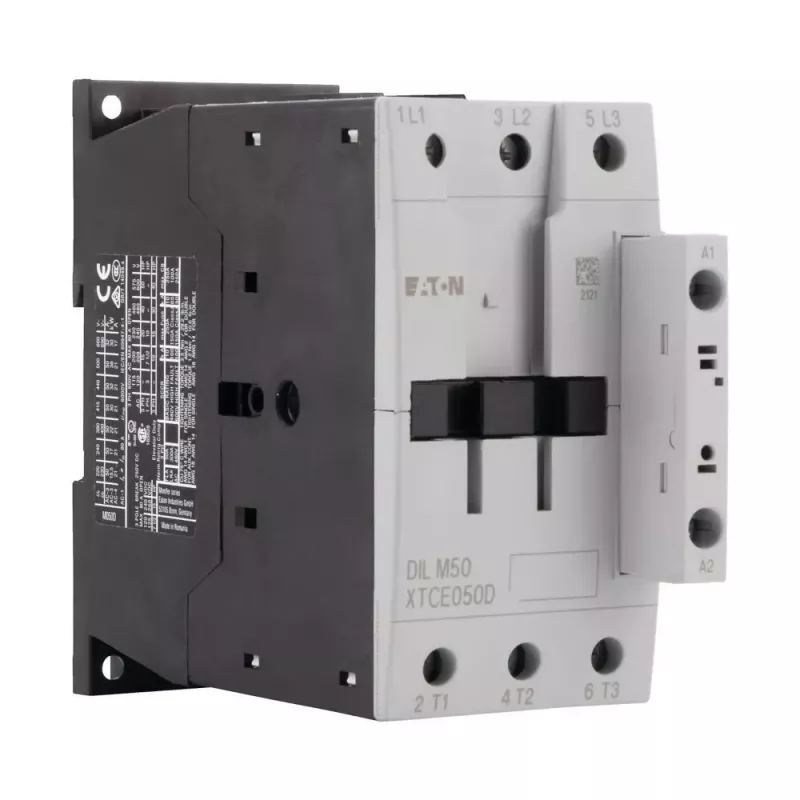

Eaton DILM50(RDC24) 3 polių kontaktorius, 24 V DC ritė, 50 A AC-3, 22 kW, 1NO+1NC 277844

Kai reikia patikimai valdyti 22 kW variklį tiesiogiai iš 24 V DC PLC išėjimo, Eaton DILM50(RDC24) kontaktorius su integruotu DC valdymu pašalina tarpinės relės poreikį. Tai sumažina komponentų skaičių, supaprastina grandinę ir padidina sistemos patikimumą.

Privalumai profesionalams

• 3 polių kontaktorius, skirtas 50 A (AC-3, 400 V) variklių perjungimui iki 22 kW
• 24 V DC ritė su integruota slopinimo grandine užtikrina stabilų perjungimą
• 1 normaliai atviras ir 1 normaliai uždaras pagalbinis kontaktas
• Vardinė izoliacijos įtampa 690 V AC, impulsinė atsparumo įtampa 6 kV
• Mechaninis ilgaamžiškumas – 10 milijonų operacijų

Kasdienis naudojimas

DILM50(RDC24) montuojamas ant 35 mm DIN bėgelio arba tvirtinamas varžtais prie plokštės. Pagrindiniai maitinimo laidai jungiami prie varžtinių gnybtų, kurie priima įvairių skerspjūvių kabelius. Ritės gnybtai aiškiai pažymėti, patogūs prijungti standartiniu atsuktuvu. Kontaktorius veikia tyliai ir patikimai nuo -25 °C iki +60 °C aplinkos temperatūroje.

Techninės specifikacijos

• Polių skaičius: 3
• Vardinė darbinė srovė AC-3, 400 V: 50 A
• Vardinė darbinė galia AC-3, 400 V: 22 kW
• Vardinė darbinė srovė AC-1, 400 V: 80 A
• Valdymo grandinės įtampa: 24 V DC
• Pagalbiniai kontaktai: 1 N/O, 1 N/C
• Vardinė izoliacijos įtampa (Ui): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: DIN bėgelis, varžtinis tvirtinimas
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 … +60 °C
• Mechaninis ilgaamžiškumas: 10 mln. operacijų
• Elektrinis ilgaamžiškumas (AC-3): 1,5 mln. operacijų
• Standartai: IEC/EN 60947
• Serija: DILM

Pabaigai

DILM50(RDC24) – patikimas pasirinkimas variklių valdymui pramoninėje aplinkoje, kai pageidaujamas 24 V DC valdymas. Rekomenduojame periodiškai tikrinti varžtinių gnybtų priveržimą ir užtikrinti, kad ritės grandinėje nebūtų viršįtampių.
