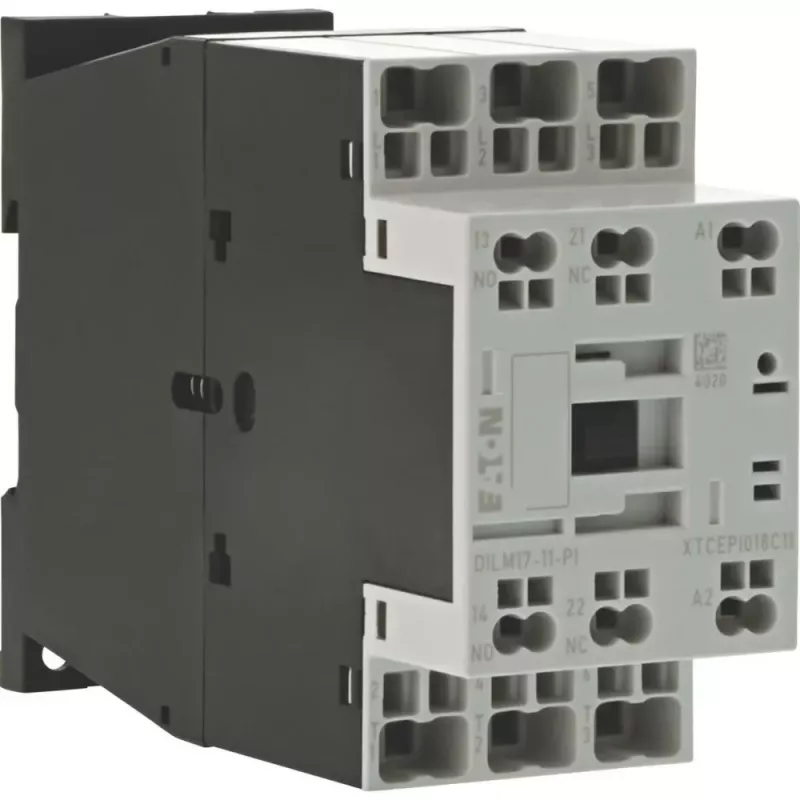

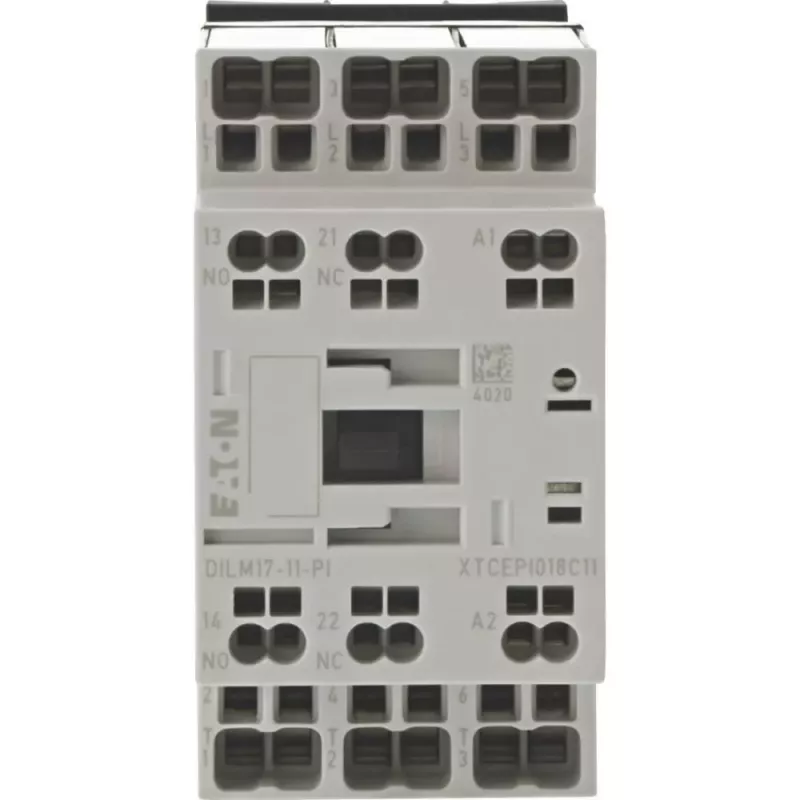

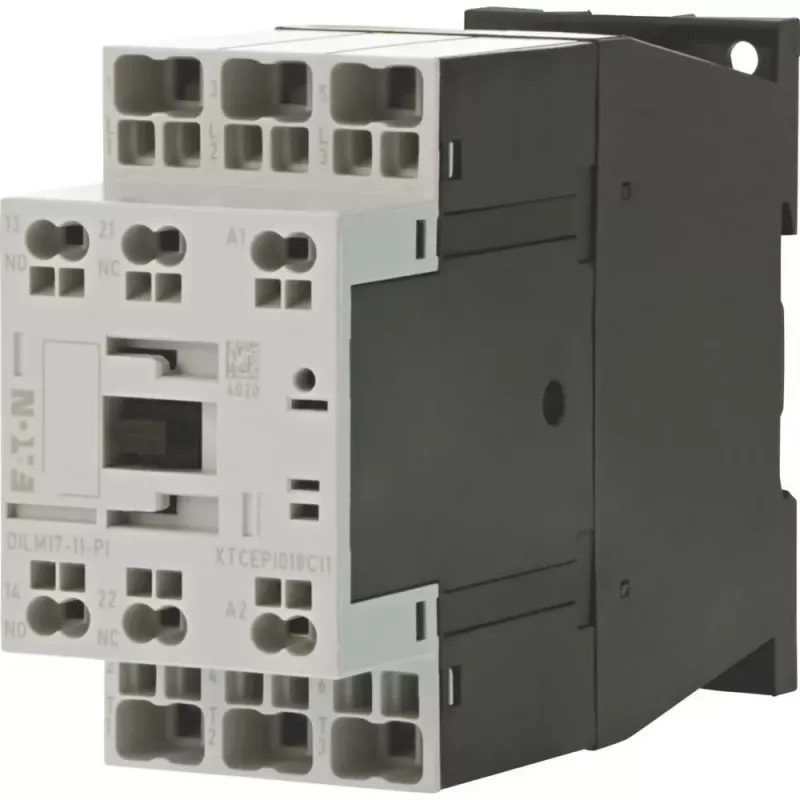

Eaton DILM17-11 galios kontaktorius, 3 polių, 17 A, 230 V AC / 240 V AC ritė 199279

Kompaktiškas korpusas su tvirtinimo grioveliais DIN bėgiui – Eaton DILM17-11 sumontuojamas greitai ir užima mažai vietos skydelyje. Trys pagrindiniai normaliai atidaryti kontaktai, 17 A nominali darbinė srovė (AC-3, 400 V) ir 7,5 kW galios variklių valdymas. Ritė veikia esant 230 V (50 Hz) arba 240 V (60 Hz) įtampai, todėl tinka skirtingo dažnio maitinimo tinklams.

Privalumai profesionalams

Mechaninis ilgaamžiškumas siekia 10 milijonų perjungimų, o elektrinis – 1,5 milijono ciklų esant AC-3 apkrovai. Tai reiškia mažiau techninės priežiūros ir ilgesnį įrenginio tarnavimo laiką net intensyvaus darbo sąlygomis. Papildomi kontaktai (1 NO + 1 NC) leidžia stebėti kontaktorius būseną valdymo grandinėje be papildomų priedų.

Kam tinka

• Trifazių variklių iki 7,5 kW (400 V) perjungimui
• Valdymo grandinėms, kuriose reikalinga pagalbinių kontaktų būsena
• Pramoniniams skydeliams su DIN bėgiu

Pagrindinės specifikacijos

• Nominali darbinė srovė (AC-3, 400 V): 17 A
• Nominali darbinė srovė (AC-1, 400 V): 32 A
• Nominali darbinė įtampa: 690 V AC
• Ritės įtampa: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: DIN bėgis / varžtai
• Apsaugos laipsnis: IP20
• Prijungimas: varžtiniai gnybtai
• Atitinka standartus: IEC/EN 60947, VDE 0660, UL, CSA

Naudojimas

Prijunkite maitinimo grandinę prie pagrindinių kontaktų, o valdymo grandinę – prie ritės gnybtų. Papildomus kontaktus naudokite signalizacijai arba blokavimo grandinėms. Prieš įjungdami patikrinkite, ar ritės įtampa ir dažnis atitinka jūsų valdymo grandinės parametrus.

Patarimas: jei variklio srovė viršija 17 A, rinkitės didesnį DILM serijos kontaktorius. Montuodami ant DIN bėgio įsitikinkite, kad jis tvirtai užsifiksuoja – tai apsaugos nuo vibracijų sukeliamų kontaktų dilimo.
