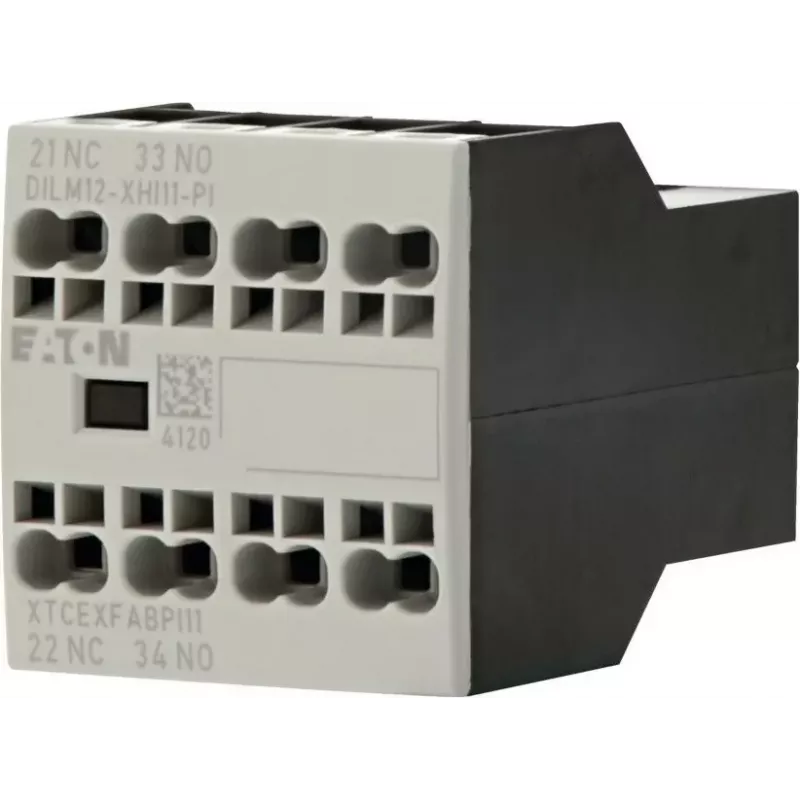

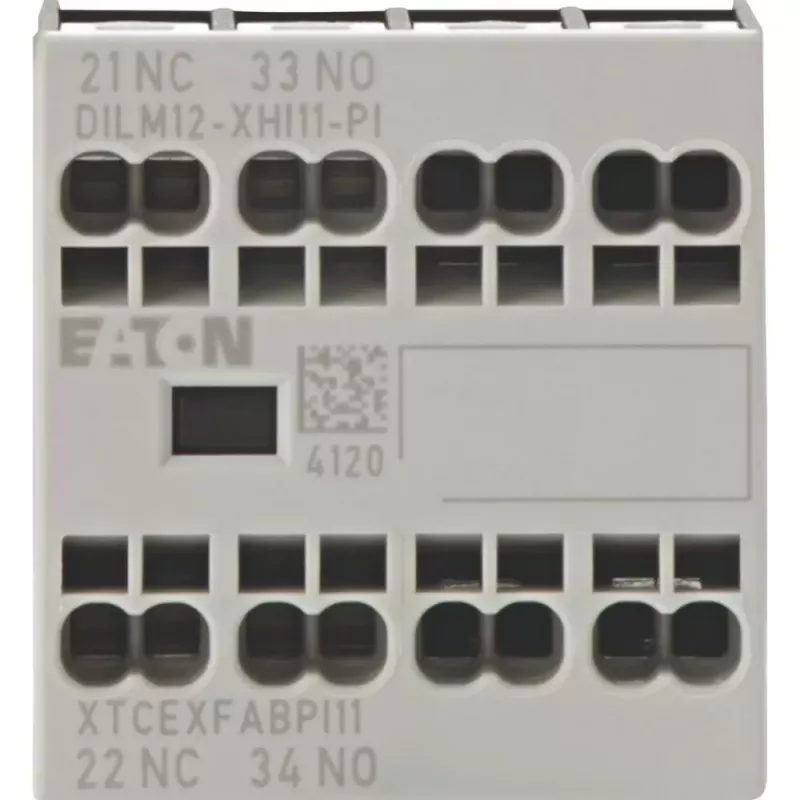

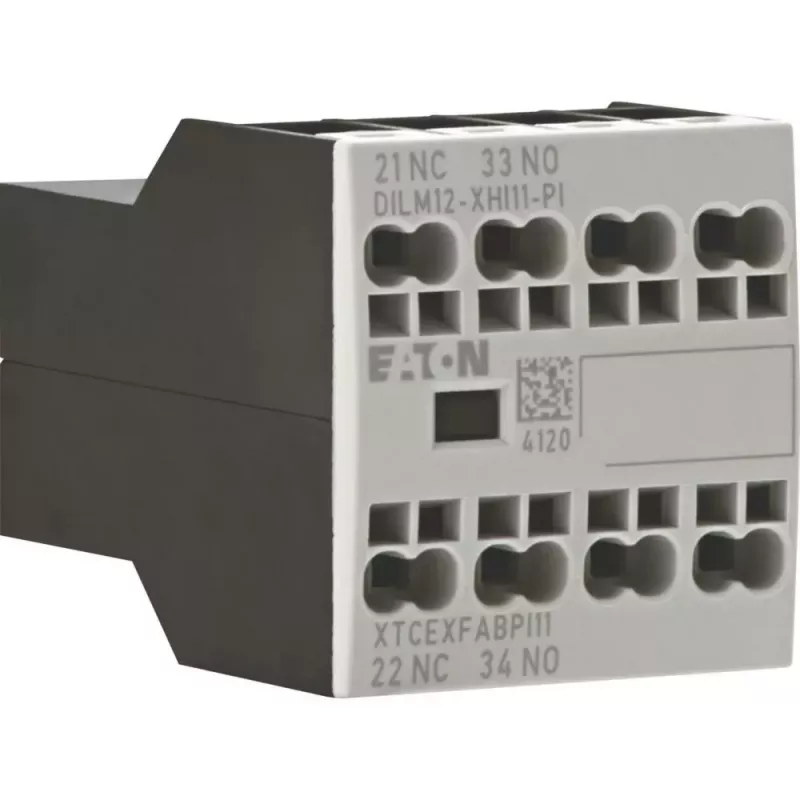

Eaton DILM12-XHI11 pagalbinis kontaktų blokas, 1NO+1NC, priekinis montavimas, varžtiniai gnybtai 199456

Skydų surinkėjams, mašinų gamintojams ir techninės priežiūros specialistams, dirbantiems su Eaton DILM serijos kontraktoriais, dažnai prireikia papildomų pagalbinių kontaktų valdymo signalams, blokavimui ar būsenos grįžtamajam ryšiui. Eaton DILM12-XHI11 pagalbinis kontaktų blokas prideda po vieną normaliai atvirą (NO) ir normaliai uždarą (NC) kontaktą prie suderinamų DILM kontraktorių, išplečiant valdymo galimybes nekeičiant pagrindinio įrenginio.

Kam skirtas

Skydų surinkėjams, mašinų gamintojams ir techninės priežiūros specialistams, naudojantiems Eaton DILM kontraktorius ir kuriems reikia papildomų pagalbinių kontaktų valdymo grandinėse. Tinka ten, kur reikalingas patikimas, priekyje montuojamas kontaktų blokas, leidžiantis greitai sumontuoti be įrankių.

Pagrindinės savybės

• 1 normaliai atviras (NO) ir 1 normaliai uždaras (NC) kontaktas
• Priekinis montavimas – lengvas montavimas ant Eaton DILM7–DILM38 kontraktorių
• Varžtiniai gnybtai patikimam prijungimui
• Nominali darbinė srovė: 4 A esant AC-15, 230 V; 1 A esant DC-13, 24 V
• Nominali izoliacijos įtampa: 690 V
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Mechaninis ilgaamžiškumas: >10 mln. operacijų

Specifikacijos

• Kontaktų konfigūracija: 1 NO + 1 NC
• Montavimo tipas: priekinis montavimas
• Suderinamumas: Eaton DILM7–DILM38 kontraktoriai
• Gnybtų tipas: varžtiniai
• Nominali darbinė srovė (AC-15, 230 V): 4 A
• Nominali darbinė srovė (DC-13, 24 V): 1 A
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947-5-1
• Prijungimo galimybės (vientisos/daugiasluoksnės): 1 x (0,75–2,5) mm², 2 x (0,75–2,5) mm²
• Trumpojo jungimo apsauga: saugiklis gG/gL, 6 A
• Elektrinis ilgaamžiškumas (AC-15): >1,5 mln. operacijų
• Mechaninis ilgaamžiškumas: >10 mln. operacijų
• Polių skaičius: 2
• Produktų serija: DILM
• Funkcija: pagalbinių kontaktų blokas

Naudojimo patarimai

Prieš užsakydami patikrinkite kontraktoriaus modelį, kad užtikrintumėte suderinamumą. Blokas montuojamas priekinėje kontraktoriaus dalyje be įrankių – tai supaprastina montavimą ir modernizavimą. Naudokite atitinkamą saugiklį, kaip nurodyta, kad apsaugotumėte kontaktus.

Patarimas: montuodami bloką, įsitikinkite, kad kontaktorius yra be įtampos. Reguliariai tikrinkite varžtinių gnybtų priveržimą, ypač vibracijos sąlygomis, kad išvengtumėte kontaktų perkaitimo.
