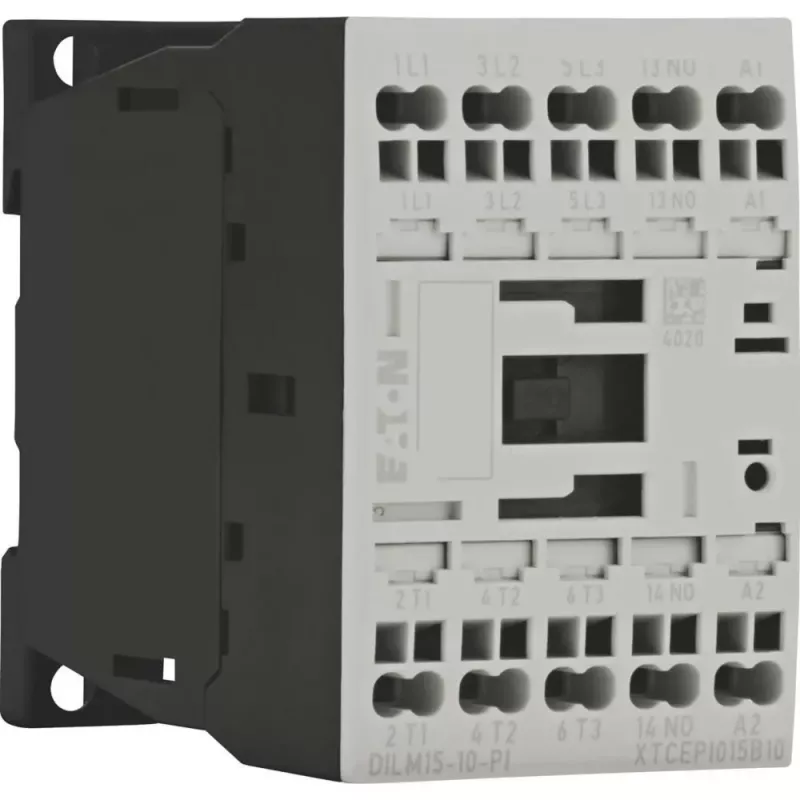

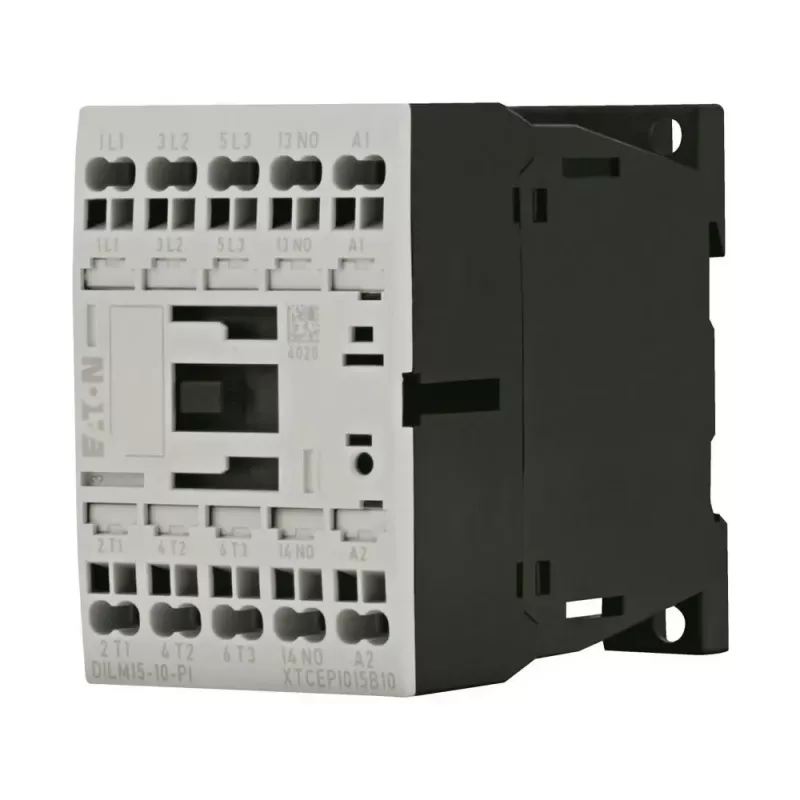

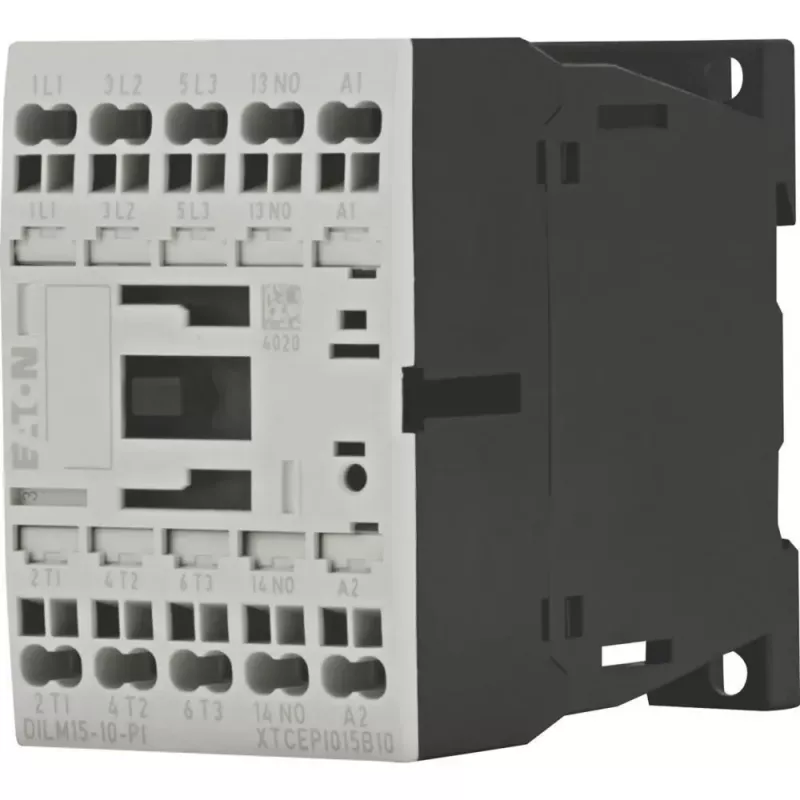

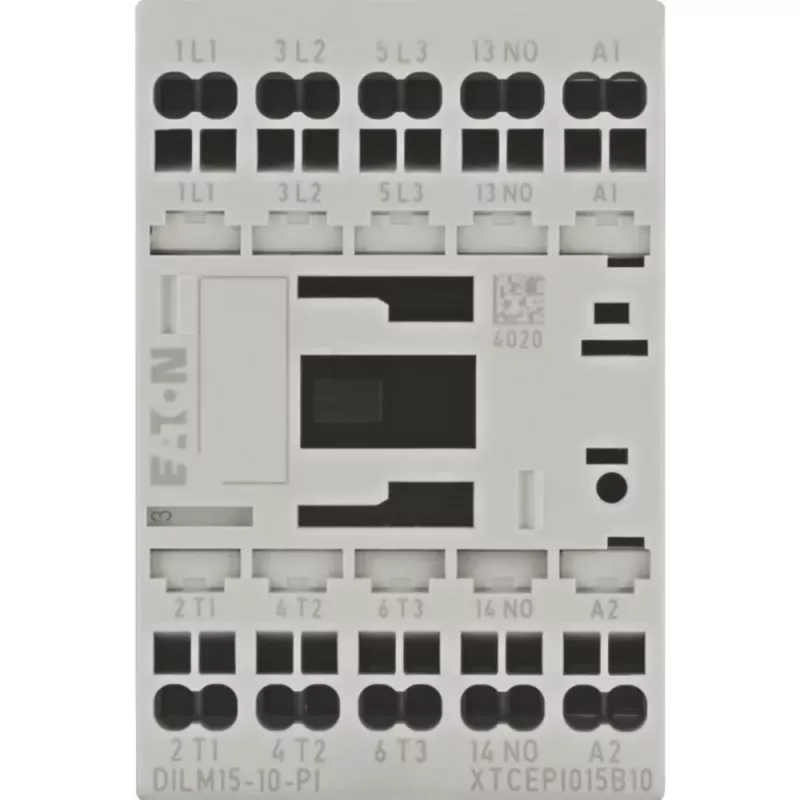

Eaton DILM15-10(24VDC)-PI galios kontaktorius, 3 NO pagrindiniai kontaktai, 1 NO pagalbinis, 24 V DC ritė, 15 A AC-3, 7,5 kW 199253

Valdymo spintose, kuriose kiekvienas komponentas turi veikti ilgus metus be priežiūros, patikimas perjungimas yra būtinas. Eaton DILM15-10(24VDC)-PI galios kontaktorius užtikrina stabilų trijų polių perjungimą su 24 V DC rite, tinkamą variklių paleidimui ir valdymui iki 7,5 kW esant 400 V AC-3.

Kam skirtas

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia kompaktiško, ant DIN bėgelio montuojamo kontaktorius variklių, šildymo, apšvietimo ir kitų pramoninių apkrovų valdymui.

Pagrindinės savybės

• 3 polių pagrindinių kontaktų konfigūracija su 3 normaliai atvirais (NO) kontaktais
• 1 normaliai atviras (NO) pagalbinis kontaktas valdymui ir signalizacijai
• 24 V DC ritės įtampa žemos įtampos valdymo grandinėms
• Vardinė darbinė srovė 15 A esant AC-3, 400 V
• Vardinė darbinė galia 7,5 kW esant AC-3, 400 V
• Vardinė izoliacijos įtampa 690 V ir impulsinė atsparumo įtampa 6 kV
• Sraigtiniai gnybtai patikimam prijungimui
• Montavimas ant DIN bėgelio arba varžtais – lankstus įrengimas

Specifikacijos

• Serija: DILM
• Pagrindinių polių skaičius: 3
• Pagrindinių kontaktų konfigūracija: 3 NO
• Pagalbinių kontaktų konfigūracija: 1 NO
• Ritės įtampa: 24 V DC
• Vardinė darbinė srovė (AC-3, 400 V): 15 A
• Vardinė darbinė srovė (AC-1, 690 V): 32 A
• Vardinė darbinė galia (AC-3, 400 V): 7,5 kW
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: DIN bėgelis / varžtinis montavimas
• Gnybtų tipas: sraigtiniai gnybtai
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 60947, VDE
• Elektrinė tarnavimo trukmė (AC-3): >1,5 x 10^6 operacijų
• Mechaninė tarnavimo trukmė: >10 x 10^6 operacijų

Naudojimo patarimai

Įsitikinkite, kad valdymo įtampa atitinka 24 V DC ritės reikalavimus. Variklių apkrovoms patikrinkite AC-3 reitingą pagal variklio vardinę srovę. Montuokite ant standartinio 35 mm DIN bėgelio arba naudokite varžtinį tvirtinimą patikimam įrengimui.

Patarimas: prieš įrengdami kontaktorius, visada patikrinkite, ar grandinės įtampa neviršija izoliacijos įtampos 690 V, ir palikite pakankamai vietos aušinimui – tai prailgins įrenginio tarnavimo laiką.
