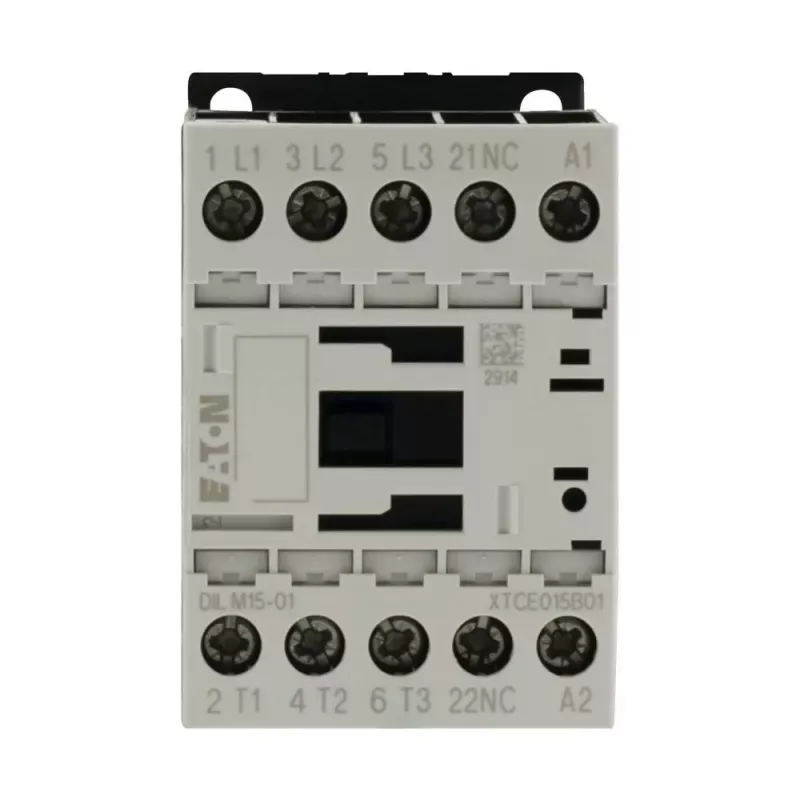

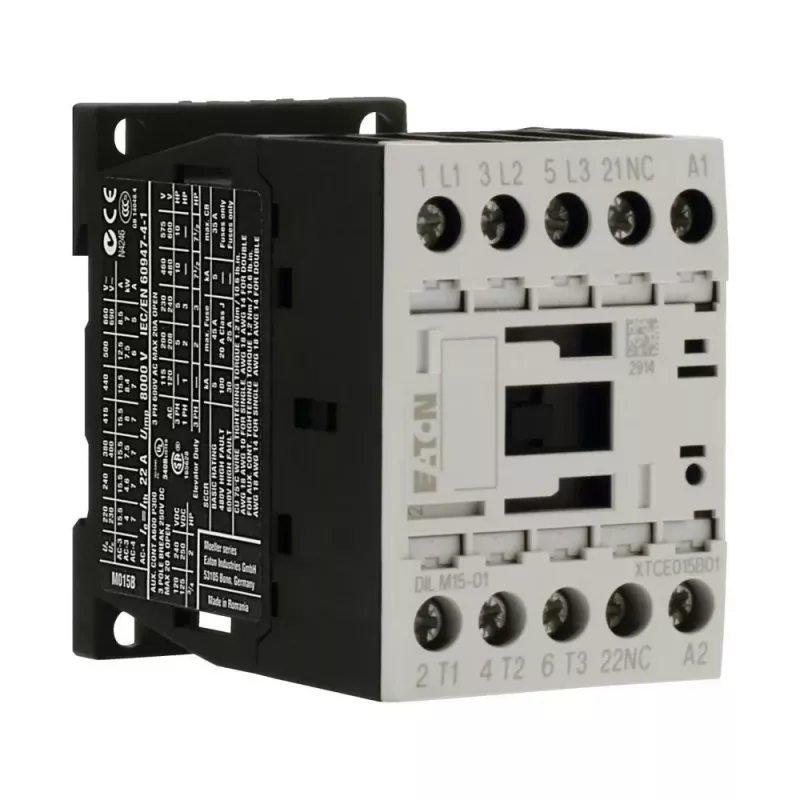

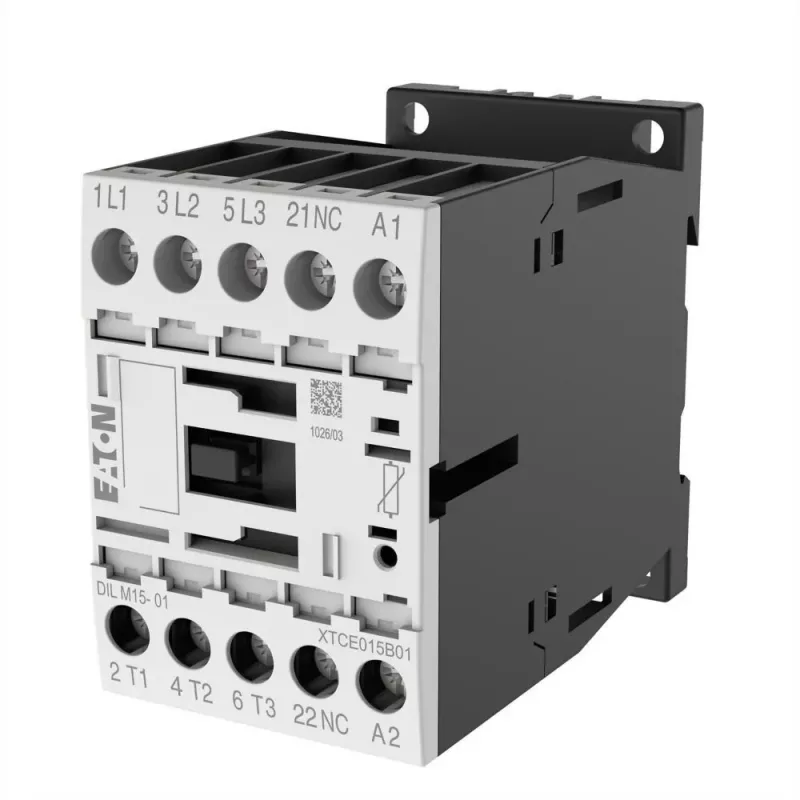

Eaton DILM15-01 24VDC 3 polių kontaktorius, 1 NC pagalbinis kontaktas, 15 A AC-3, DIN bėgelis / varžtinis tvirtinimas 290108

Pramonės automatizavimo inžinieriams ir elektros skydų montuotojams, projektuojantiems valdymo grandines su 24 V DC maitinimu, Eaton DILM15-01 kontaktorius yra patikimas sprendimas. Šis modelis išsiskiria 24 V DC rite, kuri užtikrina tikslų žemos įtampos nuolatinės srovės valdymą, tiesiogiai suderinamą su PLC išėjimais ar DC maitinimo šaltiniais. Skirtingai nuo daugelio alternatyvų su AC ritėmis, DILM15-01 leidžia išvengti papildomų keitiklių ir supaprastina grandinės projektavimą.

Privalumai, aktualūs profesionalams

• 3 pagrindiniai poliai, skirti 15 A (AC-3, 400 V) variklių perjungimui iki 7,5 kW
• 24 V DC ritė – tiesioginis valdymas iš PLC ar DC maitinimo šaltinių
• Integruotas 1 NC pagalbinis kontaktas valdymo logikai ar signalizacijai
• Kompaktiškas DIN bėgelio arba varžtinis tvirtinimas – lankstus montavimas skydelyje
• Vardinė izoliacijos įtampa 690 V ir impulsinė atsparumo įtampa 6 kV – patikimumas pramonės sąlygomis

Kam tinka

Šis kontaktorius idealiai tinka mašinų gamintojams, sistemų integratoriams ir techninės priežiūros specialistams, kuriems reikia patikimo variklių valdymo su DC rite. Jis puikiai tinka įrenginiams, kuriuose naudojami 24 V DC valdymo signalai, pavyzdžiui, automatizuotose gamybos linijose, konvejerių sistemose ar siurblių valdyme. Dėl 1 NC pagalbinio kontakto jį galima naudoti tarpusavio blokavimo grandinėse arba būsenos grįžtamajam ryšiui į PLC.

Kaip naudoti

Montuokite DILM15-01 ant standartinio 35 mm DIN bėgelio arba pritvirtinkite varžtais prie skydo plokštės. Prijunkite 24 V DC ritę prie valdymo grandinės, o tris pagrindinius polius – prie variklio ar kitos apkrovos. NC pagalbinis kontaktas atsidaro, kai kontaktorius įjungiamas, todėl gali būti naudojamas blokavimo signalams ar PLC įėjimams. Varžtiniai gnybtai užtikrina patikimą ir lengvai prižiūrimą sujungimą.

Pagrindinės specifikacijos

• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NC
• Ritės įtampa: 24 V DC
• Vardinė darbinė srovė (AC-3, 400 V): 15 A
• Vardinė darbinė srovė (AC-1, 400 V): 22 A
• Vardinė darbinė galia (AC-3, 400 V): 7,5 kW
• Vardinė darbinė įtampa: iki 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis / varžtinis
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 iki +60 °C
• Elektrinė tarnavimo trukmė (AC-3): 10 milijonų operacijų
• Mechaninė tarnavimo trukmė: 20 milijonų operacijų

Pastaba

DILM15-01 – ilgametis pramoninis kontaktorius, pasižymintis patikimu DC ritės darbu ir ilga tarnavimo trukme. Rekomenduojame periodiškai tikrinti varžtinių gnybtų priveržimą ir užtikrinti, kad ritės maitinimo įtampa atitiktų 24 V DC specifikaciją.
