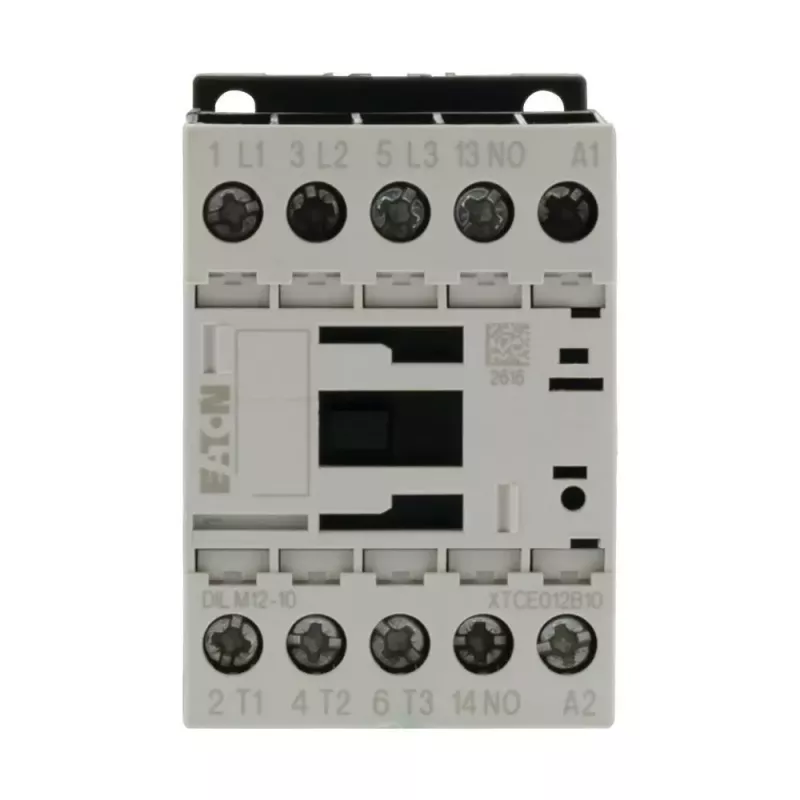

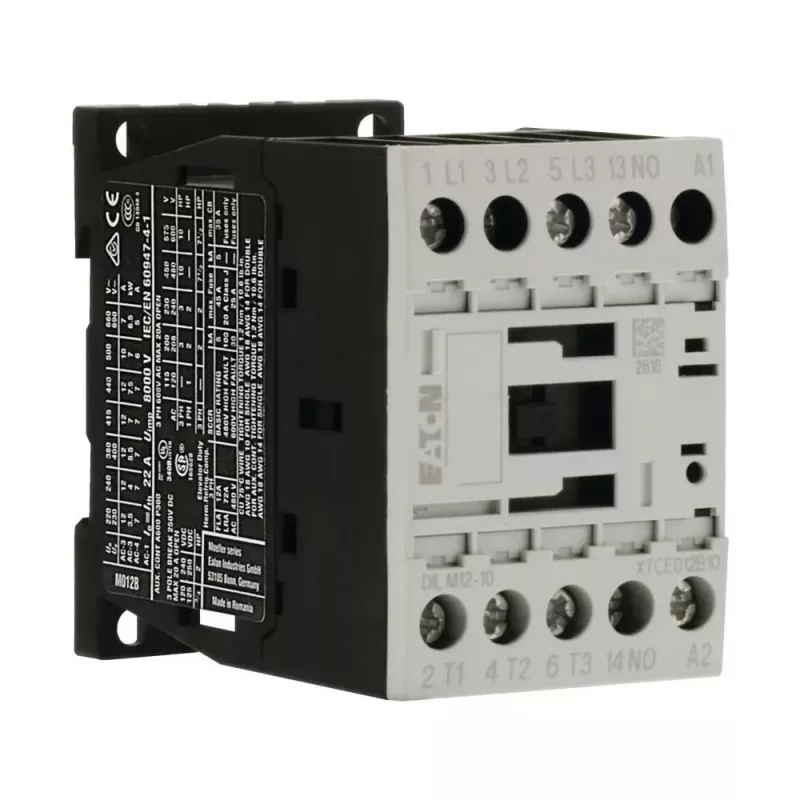

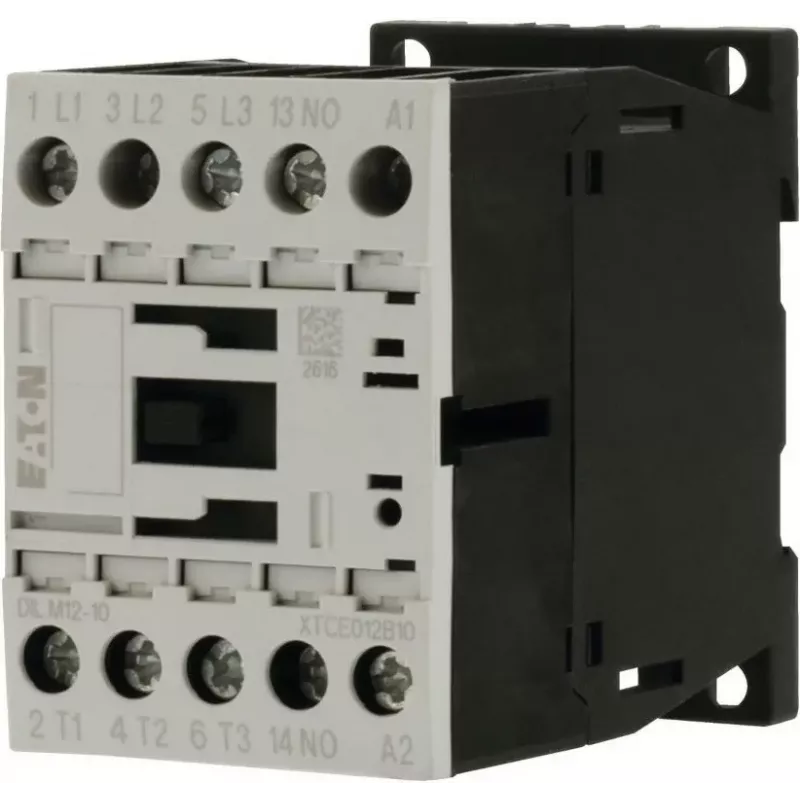

Eaton DILM12-10 3 polių galios kontaktoriai, 230 V AC 50 Hz / 240 V AC 60 Hz ritė, 1 NO pagalbinis kontaktas, 12 A AC-3, 5,5 kW, varžtiniai gnybtai, tvirtinimas ant DIN bėgio

Pramoninių valdymo spintų projektuotojams dažnai tenka balansuoti tarp kompaktiškumo ir patikimumo. Eaton DILM12-10 galios kontaktoriai išsiskiria kompaktišku 3 polių dizainu, kuris ne tik taupo vietą, bet ir užtikrina stabilų variklių perjungimą esant 12 A AC-3 apkrovai (400 V). Šis modelis su 230 V AC 50 Hz / 240 V AC 60 Hz ritė puikiai prisitaiko prie įvairių valdymo įtampų, o varžtiniai gnybtai garantuoja patikimą laidų sujungimą. Montavimas ant DIN bėgio arba varžtais suteikia lankstumo įvairiose sistemose.

Kam tinka

Šis kontaktoriai yra idealus pasirinkimas skydų gamintojams, priežiūros inžinieriams ir OEM įmonėms, kurioms reikia patikimo trifazių variklių perjungimo iki 5,5 kW (400 V AC-3). Jis taip pat tinka varžinėms apkrovoms iki 22 A (AC-1), pavyzdžiui, šildymo elementams ar apšvietimo grandinėms. Atitiktis IEC/EN 60947, VDE, UL ir CSA standartams užtikrina platų pripažinimą tarptautinėje rinkoje.

Pagrindiniai privalumai

• 3 polių pagrindiniai kontaktai, 12 A AC-3 (400 V) – variklio galia iki 5,5 kW
• 1 paprastai atviras (NO) pagalbinis kontaktas valdymui ir signalizacijai
• Dviejų dažnių ritė: 230 V AC 50 Hz / 240 V AC 60 Hz
• Didelis mechaninis atsparumas: 10 milijonų perjungimų
• Elektrinis tarnavimo laikas: 1,5 milijono perjungimų AC-3 režimu
• Vardinė izoliacijos įtampa 690 V, impulsinė įtampa 6 kV
• Darbinė temperatūra: nuo -25 °C iki +60 °C
• Montavimas ant 35 mm DIN bėgio arba varžtais

Specifikacijos

• Serija: Eaton DILM
• Pagrindinių polių skaičius: 3
• Vardinė darbinė srovė AC-3 (400 V): 12 A
• Vardinė darbinė srovė AC-1 (400 V): 22 A
• Vardinė galia AC-3 (400 V): 5,5 kW
• Ritės įtampa: 230 V AC 50 Hz / 240 V AC 60 Hz
• Pagalbiniai kontaktai: 1 NO
• Gnybtų tipas: varžtiniai gnybtai
• Montavimas: DIN bėgis / varžtais
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 °C iki +60 °C
• Mechaninis tarnavimo laikas: 10 000 000 perjungimų
• Elektrinis tarnavimo laikas (AC-3): 1 500 000 perjungimų
• Standartai: IEC/EN 60947, VDE, UL, CSA

Patarimai

Įsitikinkite, kad ritės įtampa atitinka jūsų valdymo grandinę. Variklio apkrovoms patikrinkite AC-3 reitingą pagal variklio pilnos apkrovos srovę. Montuokite korpuse, kad išlaikytumėte IP20 apsaugą.
