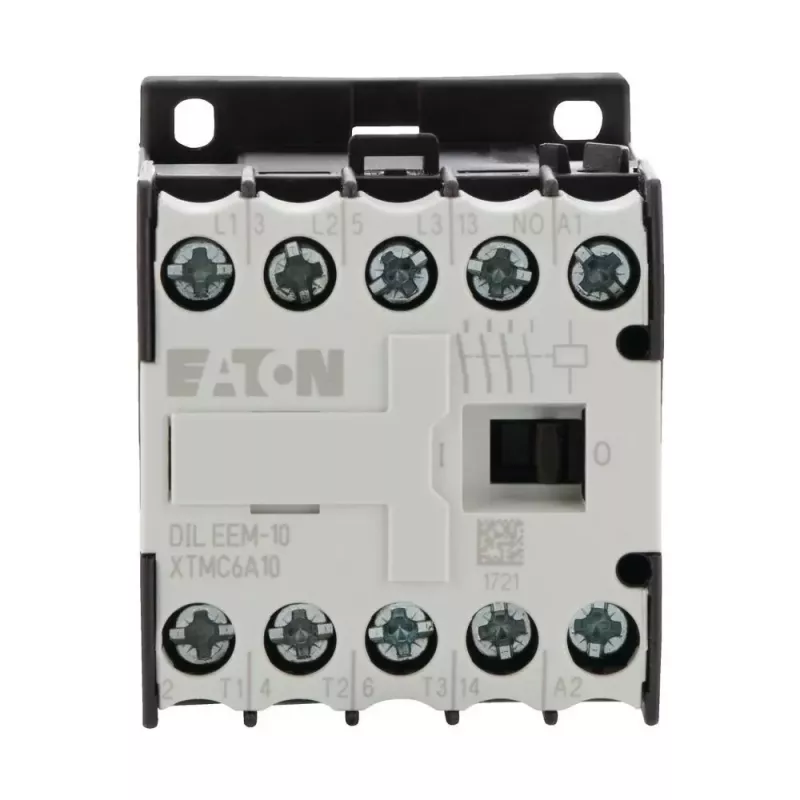

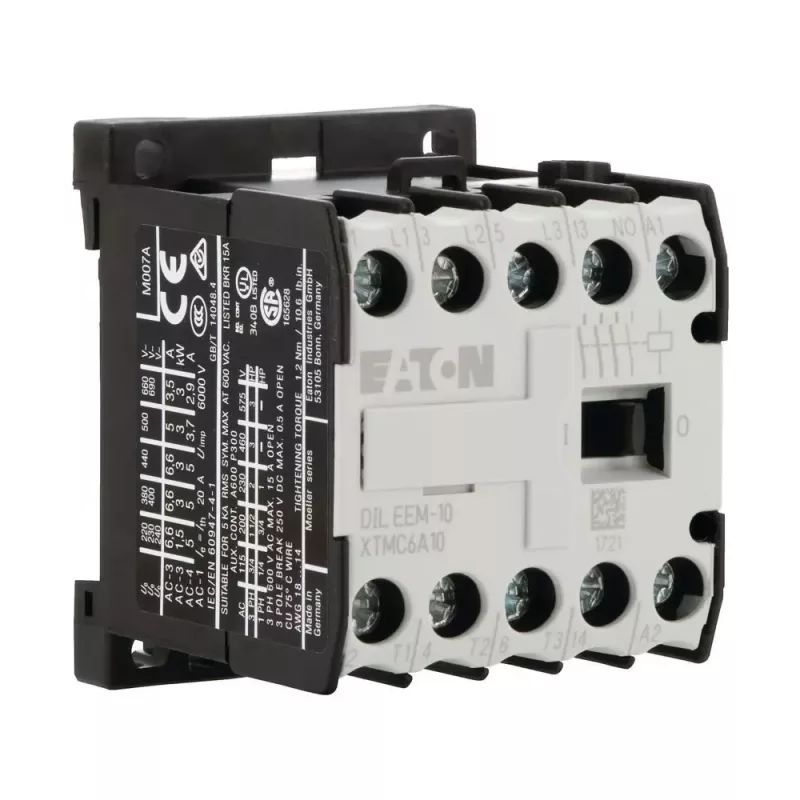

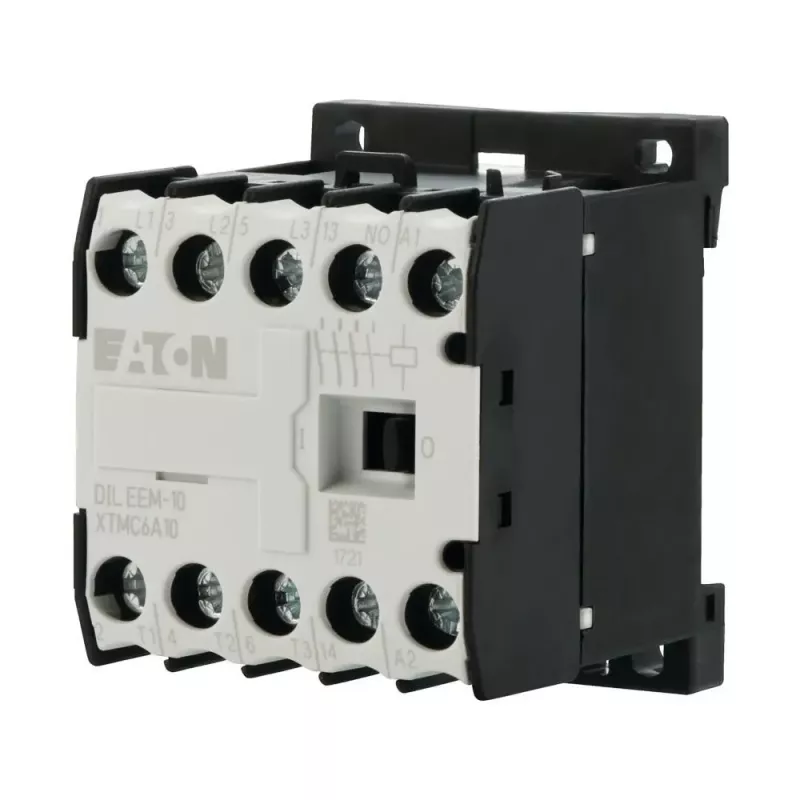

Eaton DILEEM-10 mini kontaktorius, 3 polių, 9 A, 230 V AC / 240 V AC ritė, 1 NO pagalbinis, 690 V izoliacija 051608

Kompaktiškas 3 polių mini kontaktorius su 690 V izoliacijos vertinimu – tai sprendimas, kuris tilps net į tankiai apkrautą skydą, o savo elektrinėmis charakteristikomis neatsilieks nuo didesnių įrenginių. Eaton DILEEM-10 skirtas patikimam variklių ir varžinių apkrovų perjungimui pramoninėse valdymo grandinėse.

Kodėl verta rinktis

• 690 V izoliacijos įtampa užtikrina saugų darbą aukštos įtampos sistemose
• 3 polių konstrukcija su 9 A (AC-3, 400 V) ir 4 kW variklio galios vertinimu
• Dviejų dažnių ritė: 230 V 50 Hz / 240 V 60 Hz – tinka įvairiems maitinimo tinklams
• 1 NO pagalbinis kontaktas būsenos signalizavimui
• Montavimas ant DIN bėgio arba varžtais – lankstus sprendimas skydo surinkimui
• IP20 apsaugos laipsnis, darbinė temperatūra nuo -25 iki 50 °C

Techninė specifikacija

• Produkto tipas: mini kontaktorius
• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 9 A
• Vardinė darbinė galia (AC-3, 400 V): 4 kW
• Ritės įtampa: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Pagalbiniai kontaktai: 1 NO
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Pagrindinės grandinės dažnis: 50/60 Hz
• Standartai: IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05
• Sertifikatai: CE
• Darbinės temperatūros diapazonas: -25 iki 50 °C
• Montavimo tipas: DIN bėgis / varžtinis montavimas
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai gnybtai
• Elektrinis ilgaamžiškumas (AC-3): 1,5 x 10^6 operacijų
• Mechaninis ilgaamžiškumas: 10 x 10^6 operacijų
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 1 kA (1 s)

Kam tinka

Šis kontaktorius idealiai tinka mašinų gamintojams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo, kompaktiško perjungimo sprendimo. Jis puikiai tinka valdyti mažus variklius, siurblius, ventiliatorius ar kitas varžines apkrovas, kai erdvė skydelyje ribota, o patikimumas – prioritetas.

Kaip naudoti

Sumontuokite kontaktorius ant standartinio DIN bėgio arba pritvirtinkite varžtais. Prijunkite maitinimo grandinę prie pagrindinių gnybtų, o valdymo signalą – prie ritės gnybtų. Pagalbinį NO kontaktą galite panaudoti būsenos atgaliniam ryšiui į valdymo sistemą. Prieš eksploataciją įsitikinkite, kad ritės įtampa atitinka maitinimo šaltinio parametrus (230 V 50 Hz arba 240 V 60 Hz).

Patarimas: reguliariai tikrinkite gnybtų priveržimą ir kontaktų būklę – tai prailgins įrenginio tarnavimo laiką. Dėl 690 V izoliacijos ir dviejų dažnių ritės šis kontaktorius yra universalus pasirinkimas įvairiose pramoninėse aplikacijose.
