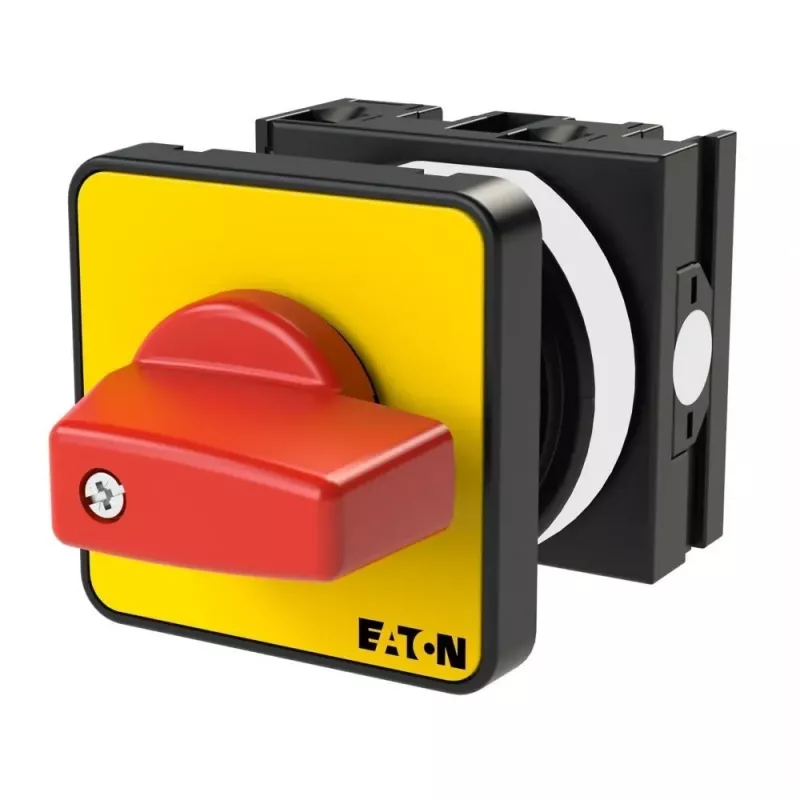

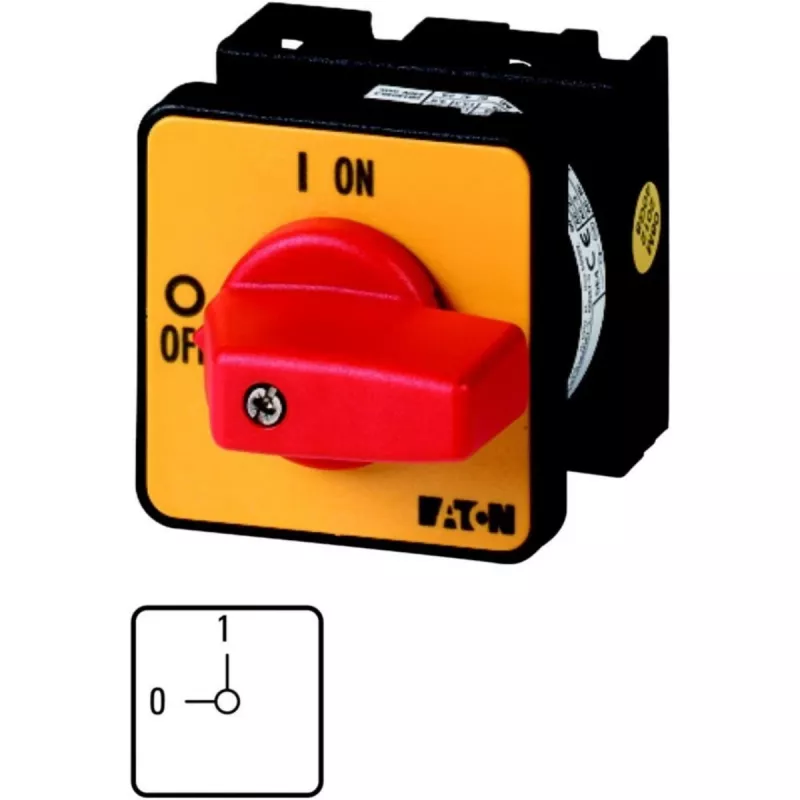

Eaton T0-1-102/E-RT kumštelinis jungiklis, 2 polių, 20 A, priekinio montavimo, raudonas/geltonas 009046

20 A vardinė nepertraukiamoji srovė ir 690 V AC darbinė įtampa – štai ką užtikrina Eaton T0-1-102/E-RT kumštelinis jungiklis, skirtas patikimam variklių ir kitų apkrovų įjungimui bei išjungimui pramoninėse valdymo spintose. Su IP65 apsauga priekinėje dalyje ir rakinama raudona/geltona rankena, šis jungiklis užtikrina saugų aptarnavimą net ir sudėtingomis sąlygomis.

Kodėl verta rinktis

Šis kumštelinis jungiklis sukurtas ilgam tarnavimo laikui ir atsparumui dulkėms bei vandens srovėms. Rakinama rankena leidžia užtikrinti saugos blokavimo procedūras (lockout/tagout), o aiškios perjungimo padėtys (0-1) palengvina diagnostiką. Atitinka IEC/EN 60947 ir VDE 0660 standartus, todėl tinka įvairiems pramoniniams sprendimams.

Kam tinka

• Gamybos įrenginių variklių valdymo grandinėms
• Techninės priežiūros jungikliams, skirtais mašinų izoliavimui
• Valdymo pultams, kuriems reikalingas patikimas ON-OFF perjungimas
• Įrenginiams, kur būtina rakinama rankena saugiam blokavimui

Pagrindinės specifikacijos

• Gaminio tipas: Kumštelinis jungiklis
• Perjungimo funkcija: ON-OFF
• Polių skaičius: 2
• Perjungimo programa: 102
• Vardinė nepertraukiamoji srovė (Iu): 20 A (AC-21A, 400 V)
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė trumpojo jungimo srovė (Icw): 0,32 kA (1 s)
• Apsaugos laipsnis (priekis): IP65
• Montavimo tipas: Priekinis montavimas
• Rankenos spalva: Raudona/geltona
• Rankenos tipas: Rakinama (spyna nepridedama)
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (0-1)
• Gnybtų tipas: Sraigtiniai gnybtai
• Atitiktis standartams: IEC/EN 60947, VDE 0660
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Vardinė galia (AC-23A, 400 V): 5,5 kW
• Vardinė srovė (AC-23A, 400 V): 13,2 A
• Priekinės plokštės matmenys: 48 x 48 mm

Naudojimas

Jungiklis montuojamas į standartinę 48 x 48 mm priekinės plokštės išpjovą ir prijungiamas sraigtiniais gnybtais. Dėl tvirtos konstrukcijos ir plataus temperatūrų diapazono jis tinka įvairiose pramoninėse aplinkose. Rekomenduojama periodiškai patikrinti gnybtų priveržimą ir rankenos fiksaciją.

Patarimas: prieš montuodami įsitikinkite, kad maitinimas išjungtas. Naudokite spyną (neįeina į komplektą) rankenai užrakinti, kad išvengtumėte netyčinio įjungimo techninės priežiūros metu. Reguliariai tikrinkite, ar kontaktai švarūs ir neapdegę – tai prailgins jungiklio tarnavimo laiką.
