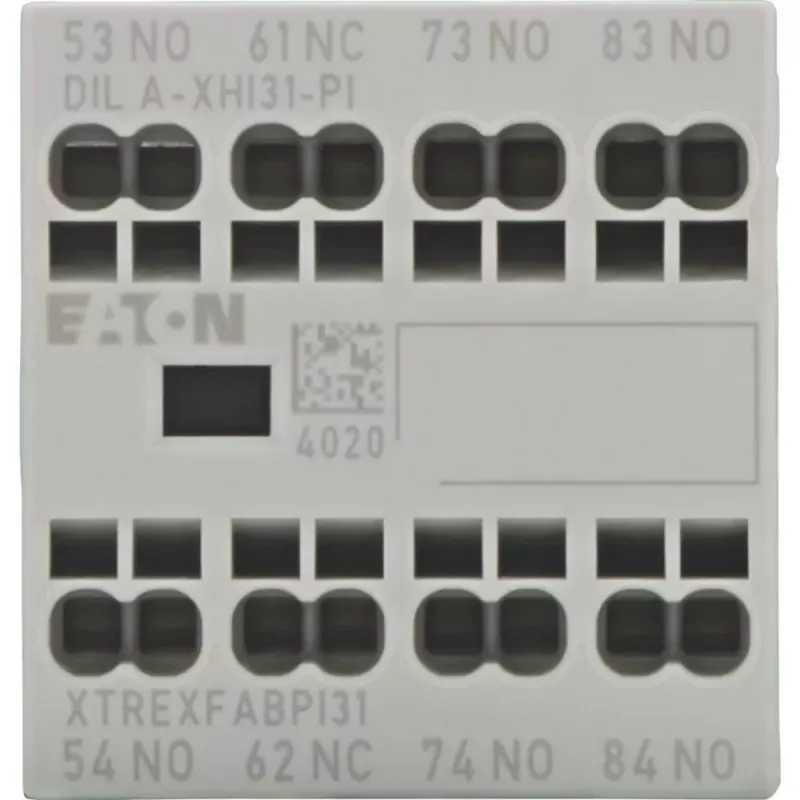

Eaton DILA-XHI31-PI pagalbinis kontaktų blokas, 3NO+1NC, priekinis montavimas, varžtiniai gnybtai, skirta DILM7-DILM38 kontaktoriams ir DILA relėms 199318

Valdymo inžinieriams ir skydų montuotojams, kurie plečia Eaton DILM7–DILM38 kontaktorius ar DILA reles, reikalingas patikimas sprendimas papildomiems kontaktams pridėti. Eaton DILA-XHI31-PI pagalbinis kontaktų blokas suteikia tris normaliai atvirus (NO) ir vieną normaliai uždarą (NC) kontaktą, montuojamus tiesiai ant priekinės kontaktorius ar relės dalies. Varžtiniai gnybtai užtikrina tvirtą sujungimą pramoninėse valdymo spintose, o konstrukcija atitinka IEC/EN 60947-5-1 standartą.

Kodėl verta rinktis

Šis blokas praplečia Eaton kontaktorius ir relių valdymo galimybes be papildomo laidų klojimo sudėtingumo. Priekinio montavimo dizainas leidžia greitai sumontuoti, o varžtiniai gnybtai garantuoja patikimą ryšį net ir reikliose pramoninėse aplinkose. Įrenginys pasižymi iki 10 milijonų elektros ir mechaninių operacijų ilgaamžiškumu, todėl tinka ilgalaikiam naudojimui.

Kam tinka

• Motorų valdymo centrų blokavimo ir signalizacijos grandinėms
• Kontaktorių būsenos grįžtamajam ryšiui automatizavimo sistemose
• Papildomų kontaktų išplėtimui DILM ir DILA įrenginiuose valdymo skydeliuose

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 3 NO + 1 NC
• Montavimas: priekinis
• Gnybtų tipas: varžtiniai
• Nominali izoliacijos įtampa (Ui): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė AC-15 prie 230 V: 4 A
• Nominali darbinė srovė DC-13 prie 220 V: 0,22 A
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Elektros ilgaamžiškumas: iki 10 milijonų operacijų
• Mechaninis ilgaamžiškumas: iki 10 milijonų operacijų
• Polių skaičius: 4
• Suderinamumas: Eaton DILM7–DILM38 kontaktoriams, DILA relėms

Naudojimas

Blokas montuojamas tiesiai ant priekinės kontaktorius ar relės dalies. Varžtiniai gnybtai leidžia patikimai prijungti laidus. Prieš montavimą įsitikinkite, kad įrenginys atitinka jūsų kontaktorius ar relės modelį. Sumontavę patikrinkite kontaktų veikimą.

Patarimas: montuodami visada laikykitės vietinių elektros saugos taisyklių ir naudokite tinkamus įrankius. Reguliariai tikrinkite varžtinių gnybtų priveržimą, kad išvengtumėte kontaktų gedimų. Šis blokas yra Eaton DILM/DILA priedų serijos dalis ir užtikrina ilgalaikį bei patikimą darbą.
