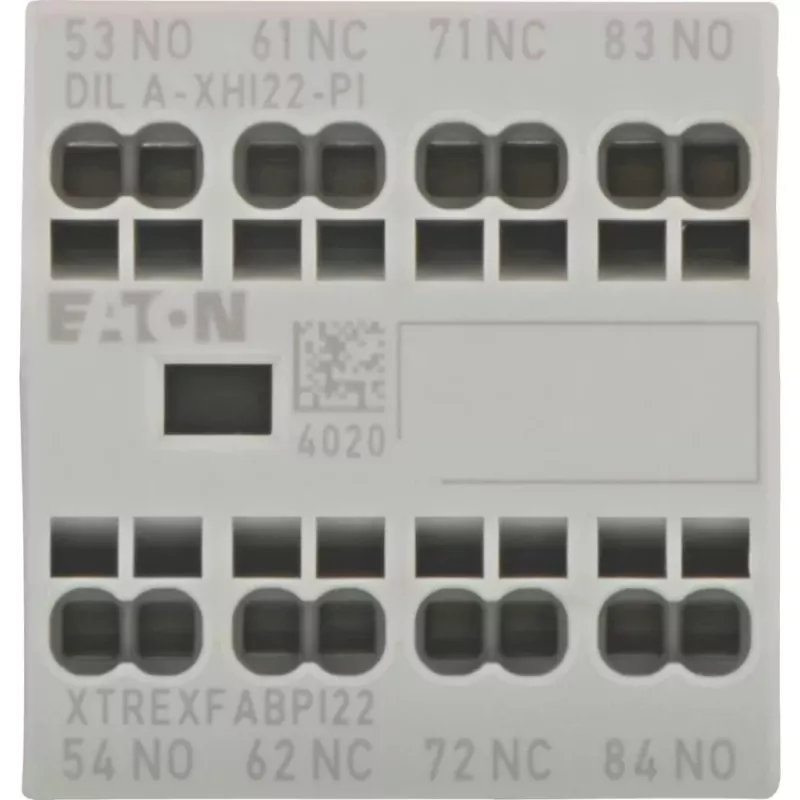

Eaton DILA-XHI22-PI pagalbinis kontaktų blokas, 2NO+2NC, 4A, priekinis montavimas 199319

Skydų projektuotojams ir mašinų gamintojams, kuriems reikia papildomų kontaktų Eaton DILM serijos kontaktoriams, Eaton DILA-XHI22-PI pagalbinis kontaktų blokas yra patikimas sprendimas. Jis tvirtinamas tiesiai prie kontaktoriaus priekio ir suteikia du normaliai uždarytus (NO) bei du normaliai atidarytus (NC) kontaktus, reikalingus valdymo logikai, būsenos signalizacijai ar apkrovos perjungimui.

Kodėl verta rinktis

Šis blokas praplečia kontaktoriaus funkcijas nekeičiant pagrindinės grandinės. Kompaktiška konstrukcija užtikrina suderinamumą su DILM7–DILM38, DILMP20, DILMP32 ir DILMP45 kontraktoriais. Mechaninis atsparumas viršija 10 milijonų operacijų, elektrinis – 1 milijoną, todėl blokas tarnaus ilgai net intensyvaus darbo sąlygomis. Atitinka IEC/EN 60947-5-1 standartą.

Techniniai duomenys

• Kontaktų konfigūracija: 2NO + 2NC
• Vardinė darbinė srovė: 4 A (AC-15, 230 V); 1 A (DC-13, 220 V)
• Vardinė izoliacijos įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Montavimas: priekinis, ant kontaktoriaus
• Gnybtai: varžtiniai
• Apsaugos laipsnis: IP20 (gnybtams)
• Darbinė temperatūra: nuo -25 iki +60 °C
• Laidininko skerspjūvis: 0,75–2,5 mm² (vienagyslis arba daugiagyslis)

Kaip naudoti

Blokas skirtas tvirtinti prie kontaktoriaus priekinės dalies. Prijunkite valdymo grandinės laidus prie varžtinių gnybtų, laikydamiesi nurodyto laidininko skerspjūvio. Dėl 2NO ir 2NC kontaktų derinio galite vienu metu realizuoti tiek signalizaciją, tiek blokavimo funkcijas. Montuodami įsitikinkite, kad kontaktoriaus maitinimas išjungtas.

Kam tinka

• Variklių valdymo grandinėms, kuriose reikia papildomų kontaktų būsenos grįžtamajam ryšiui
• Blokavimo ir saugos grandinėms pramoninėse mašinose
• Skydų surinkėjams, naudojantiems Eaton DILM serijos kontaktorius

Patarimas: prieš montuodami visada patikrinkite kontaktoriaus modelį – blokas suderinamas su DILM7–DILM38, DILMP20, DILMP32 ir DILMP45. Varžtus užveržkite rekomenduojamu momentu, kad užtikrintumėte patikimą kontaktą. Esant žemai temperatūrai, įsitikinkite, kad laidininkai atitinka nurodytą skerspjūvį.
