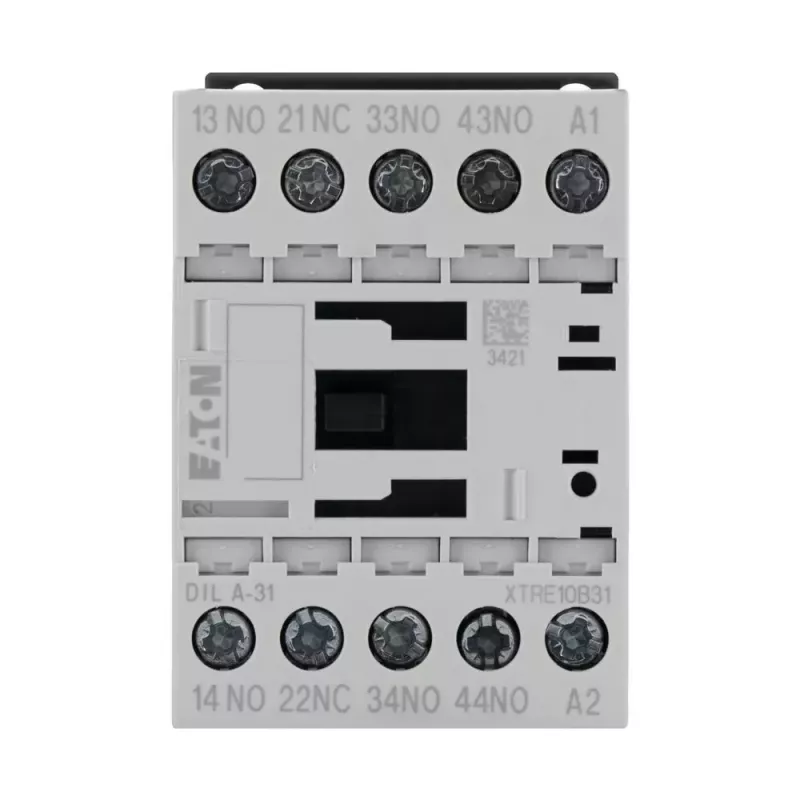

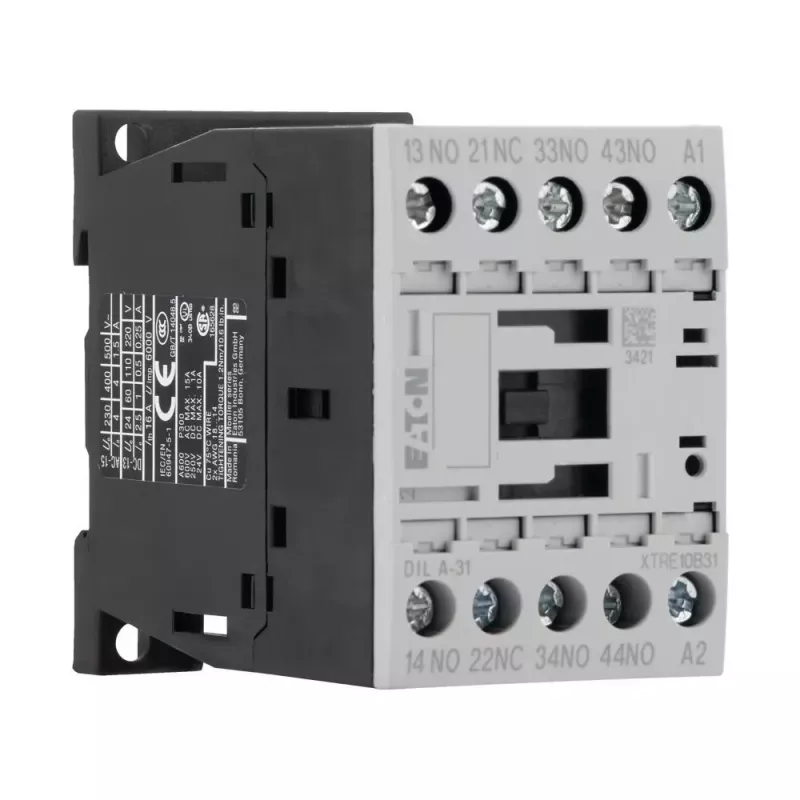

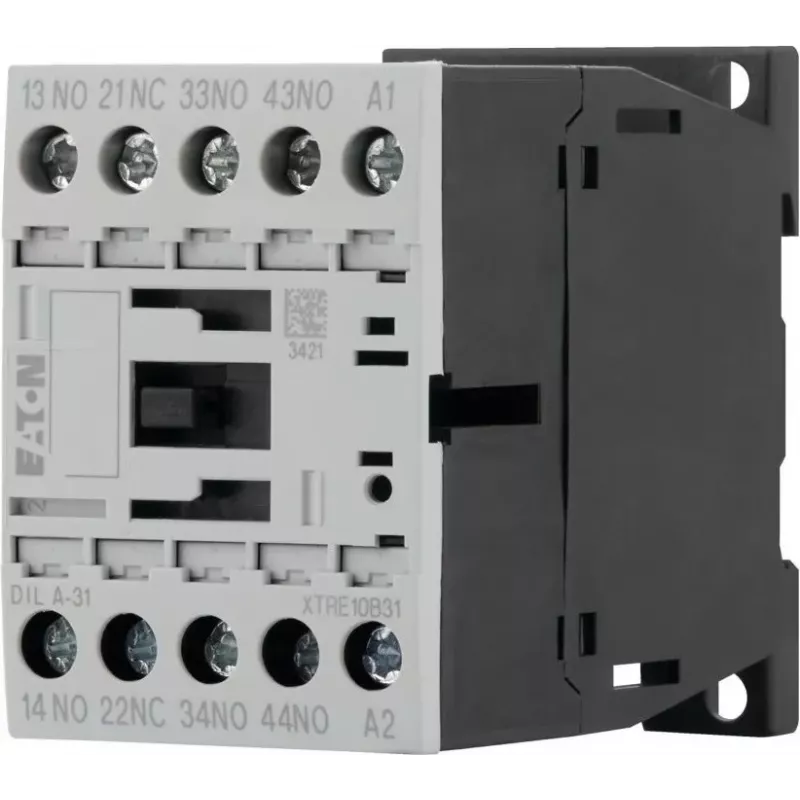

Eaton DILA-31 pagalbinis kontaktorius, 230 V AC ritė, 3 NO + 1 NC, varžtiniai gnybtai, 1,6 kW

Eaton DILA-31 – tai kompaktiškas pagalbinis kontaktorius, skirtas patikimam pagalbinių grandinių perjungimui pramoninėse valdymo sistemose. Su 230 V AC rite ir 4 polių kontaktu konfigūracija (3 NO + 1 NC) jis užtikrina lankstų integravimą į valdymo logiką, blokavimo ir būsenos indikacijos grandines.

Kam skirtas

Šis kontaktorius skirtas skydų surinkėjams, sistemų integratoriams ir techninės priežiūros specialistams, kuriems reikia patikimo, ant DIN bėgelio montuojamo pagalbinio kontaktorius kintamosios srovės valdymo grandinėms. Jis tinka staklėms, konvejeriams, šildymo, vėdinimo ir oro kondicionavimo sistemoms bei kitai automatizuotai įrangai, kur reikalingi pagalbiniai kontaktai.

Pagrindinės savybės

• Ritės įtampa: 230 V AC, 50 Hz
• Kontaktų konfigūracija: 3 NO + 1 NC
• Prijungimas: varžtiniai gnybtai patikimam sujungimui
• Vardinė darbinė srovė: 4 A (AC-15, 230 V)
• Vardinė izoliacijos įtampa: 690 V
• Montavimas: ant DIN bėgelio arba varžtais
• Kompaktiški matmenys taupant vietą skydelyje

Specifikacijos

• Valdymo grandinės įtampa: 230 V AC
• Valdymo grandinės dažnis: 50 Hz
• Polių skaičius: 4
• NO kontaktų skaičius: 3
• NC kontaktų skaičius: 1
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Mechaninis ilgaamžiškumas: 20 x 10^6 operacijų
• Elektrinis ilgaamžiškumas: 10 x 10^6 operacijų
• Darbinės temperatūros diapazonas: -25 iki +60 °C
• Apsaugos laipsnis: IP20 (gnybtai)
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA

Naudojimo patarimai

Jungdami įsitikinkite, kad ritės įtampa atitinka valdymo grandinės įtampą, kad išvengtumėte ritės perdegimo. Naudokite tinkamo skerspjūvio laidus ir laikykitės varžtinių gnybtų priveržimo momento reikalavimų, kad užtikrintumėte patikimą kontaktą. Indukcinėms apkrovoms rekomenduojama naudoti viršįtampių slopinimą, kuris prailgina kontaktų tarnavimo laiką.

Patarimas: montuodami ant DIN bėgelio palikite pakankamai vietos vėdinimui, o periodiškai tikrinkite gnybtų priveržimą, ypač po ilgesnio veikimo vibracijos sąlygomis.
