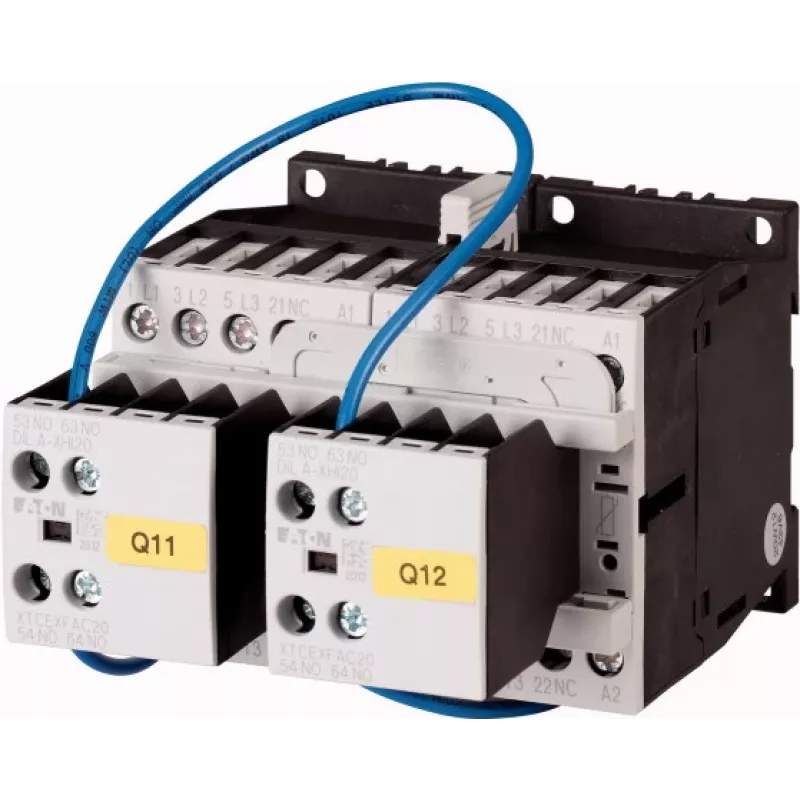

EATON 278086 reversinis kontaktorius 4 kW 400 V AC, 230 V 50 Hz ritė, 3 polių, 2NO+2NC, DIN bėgiui

4 kW esant 400 V AC (AC-3) ir 9 A darbinė srovė – štai ką užtikrina EATON 278086 reversinis kontaktorius su integruota mechanine ir elektrine blokuote. Vietoj dviejų atskirų kontaktorių ir papildomo mechaninio fiksatoriaus, šis sprendimas supaprastina tiekimo grandinę ir taupo vietą skydelyje. 230 V 50 Hz ritė, 3 pagrindiniai poliai ir 2NO+2NC pagalbiniai kontaktai leidžia lengvai realizuoti variklių reversą, žvaigždė–trikampis paleidimą ar dviejų greičių valdymą. Varžtiniai gnybtai ir tvirtinimas prie DIN bėgio arba varžtais užtikrina greitą montavimą.

Kam skirtas

Skydelių surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo, kompaktiško reverso sprendimo mažiems trifaziams varikliams iki 4 kW. Tinka konvejeriams, siurbliams, ventiliatoriams ir staklėms, kur būtinas sukimosi krypties keitimas.

Pagrindinės savybės

• Integruota mechaninė ir elektrinė blokuotė neleidžia vienu metu įjungti abiejų kontaktorių.
• Nominali darbinė galia: 4 kW esant 400 V AC (AC-3).
• Nominali darbinė srovė: 9 A esant 400 V AC (AC-3).
• Valdymo ritė: 230 V AC, 50 Hz.
• 3 pagrindiniai poliai, 2 NO + 2 NC pagalbiniai kontaktai.
• Nominali izoliacijos įtampa: 690 V; impulsinė atsparumo įtampa: 6 kV.
• Apsaugos laipsnis: IP20 (gnybtai).
• Darbinė temperatūra: nuo -25 iki +60 °C.
• Montavimas: DIN bėgiu arba varžtais.
• Atitinka IEC/EN 60947.

Specifikacijos

• Produkto tipas: reversinis kontaktorius
• Nominali darbinė galia (AC-3, 400 V): 4 kW
• Nominali darbinė srovė (AC-3, 400 V): 9 A
• Valdymo ritės įtampa: 230 V AC
• Valdymo ritės dažnis: 50 Hz
• Pagrindinių polių skaičius: 3
• Pagalbiniai kontaktai: 2 NO + 2 NC
• Blokuotės tipas: mechaninė ir elektrinė
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Gnybtų tipas: varžtiniai
• Rekomenduojamas saugiklis variklio apsaugai (gG/gL): 20 A
• Elektrinė tarnavimo trukmė (AC-3): 1,5 x 10^6 operacijų
• Mechaninė tarnavimo trukmė: 10 x 10^6 operacijų

Naudojimo patarimai

Trumpojo jungimo apsaugai pasirinkite variklio apsaugos automatinį jungiklį arba saugiklį, kurio nominalas 20 A gG/gL. Įsitikinkite, kad ritės įtampa atitinka valdymo grandinės įtampą (230 V 50 Hz). Montuokite ant standartinio 35 mm DIN bėgio arba varžtais, palikdami pakankamai erdvės šilumos išsiskyrimui.

Patarimas: prieš įjungdami patikrinkite, ar abu kontaktoriai suveikia pakaitomis – tai padės išvengti trumpojo jungimo dėl vienu metu suveikusių kontaktorių. Reguliariai tikrinkite gnybtų priveržimą ir kontaktų būklę, ypač po ilgesnio darbo ciklo.
