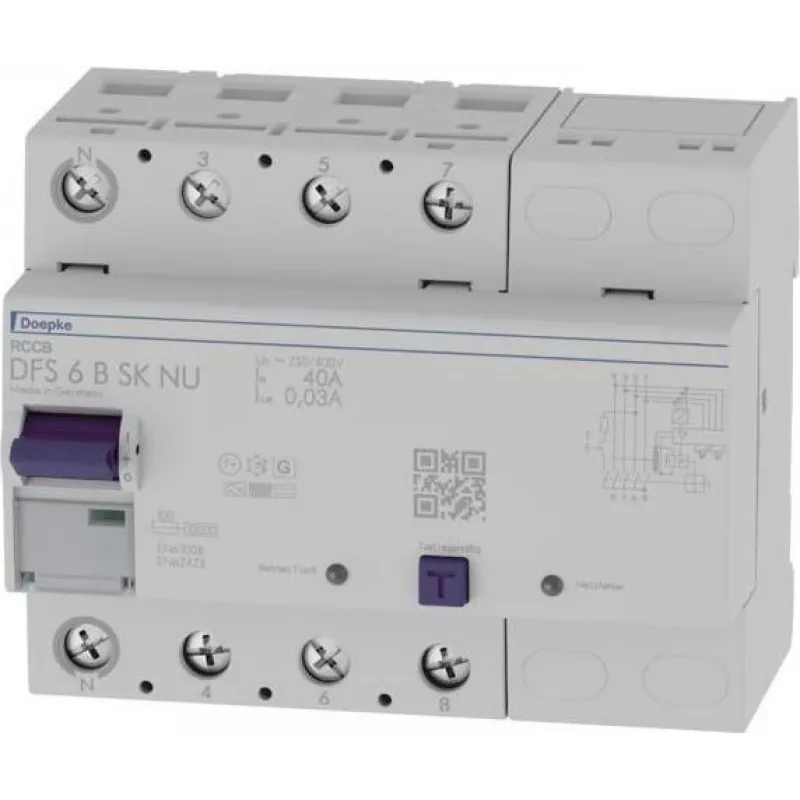

Doepke DFS6 040-4/0.03-B SK NU diferencinės srovės automatinis jungiklis 4 polių 40A 30mA B tipo 09134899

B tipo diferencinės srovės apsauga iki 40 A vardinių srovių grandinėse su dažnio keitikliais, elektromobilių įkrovimo stotelėmis ar medicinine įranga. Doepke DFS6 040-4/0.03-B SK NU aptinka tiek kintamosios, tiek pulsuojančios nuolatinės, tiek lygiosios nuolatinės srovės nuotėkio sroves, kurių standartiniai AC tipo RCD nefiks

Kodėl verta rinktis

• B tipo charakteristika užtikrina visapusišką apsaugą nuo visų rūšių nuotėkio srovių, įskaitant lygiąją nuolatinę srovę, kuri atsiranda naudojant dažnio keitiklius, UPS ar fotovoltines sistemas be transformatorių.
• Kompaktiškas 4 modulių korpusas montuojamas ant standartinės DIN bėgelio, taupo vietą skirstomojoje spintoje.
• Gnybtai priima iki 50 mm² laidininkus, užtikrina patikimą kontaktą didelės apkrovos grandinėse.
• Neutralės laidas prijungiamas apatinėje dešinėje pusėje (NU), tai palengvina tipinę instaliaciją.
• Atsparumas impulsinėms srovėms iki 3 kA apsaugo nuo klaidingų suveikimų dėl žaibo ar perjungimo procesų.

Kam tinka

• Trijų fazių grandinėms su dažnio keitikliais ar UPS sistemomis
• Elektromobilių įkrovimo infrastruktūrai, kur reikalinga DC jautri apsauga
• Pramoniniams įrenginiams su lygintuvais ar reguliuojamo greičio pavaromis
• Medicinos patalpoms (2 grupė) pagal IEC 60364-7-710
• Fotovoltinėms sistemoms su be transformatorių inverteriais

Pagrindinės specifikacijos

• Vardinė nuotėkio srovė: 30 mA (0,03 A)
• Vardinė srovė: 40 A
• Polių skaičius: 4
• Vardinė įtampa: 230/400 V AC, 50/60 Hz
• Trumpojo jungimo atsparumas: 10 kA su tinkamu išankstiniu saugikliu
• Montavimas: DIN bėgelis EN 60715, 4 modulių plotis
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (įmontavus)
• Darbinė temperatūra: nuo -25 °C iki +40 °C

Naudojimo patarimai

Kad užtikrintumėte optimalią apsaugą, poruokite šį RCD su tinkamu automatinio jungiklio (MCB) kaip atsarginiu apsaugos nuo viršsrovių įtaisu. Patikrinkite, ar priešsrovės apsaugos prietaisas atitinka 10 kA sąlyginį trumpojo jungimo reitingą. Instaliacijose su didelėmis nuotėkio srovėmis apsvarstykite trumpai atidėtą versiją, kad išvengtumėte klaidingų suveikimų.
