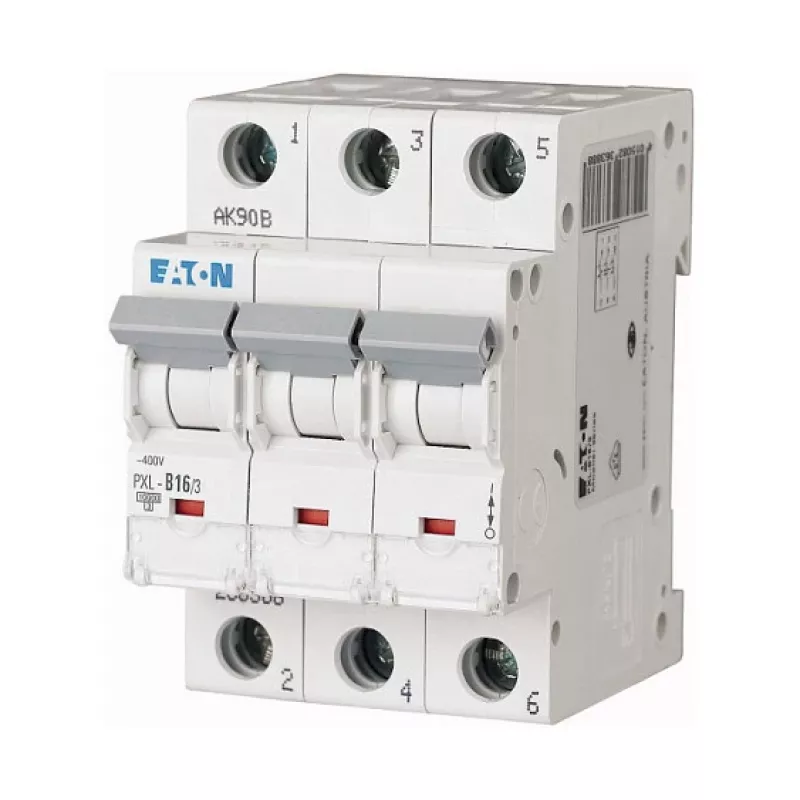

Eaton PXL-B16/3 miniatiūrinis automatinis jungiklis B tipo 3P 16A 400V 10kA

Elektrikams ir skydų gamintojams, kurie kasdien dirba su trifaziais skirstomaisiais tinklais, patikima apsauga nėra prabanga – tai būtinybė. Eaton PXL-B16/3 yra trijų polių mini automatinis jungiklis, sukurtas taip, kad užtikrintų stabilų kabelių ir įrangos apsaugą nuo perkrovų bei trumpųjų jungimų. B tipo kreivė užtikrina greitą atjungimą esant trumpajam jungimui, tuo pačiu vengdama nereikalingų išjungimų dėl įprastų apkrovos svyravimų. Šis modelis – patikimas sprendimas tiek gyvenamosiose, tiek komercinėse ar lengvosios pramonės instaliacijose.

Pagrindinės specifikacijos

• Vardinė srovė: 16 A
• Atjungimo charakteristika: B
• Polių skaičius: 3
• Vardinė įtampa (AC): 400 V
• Vardinė jungimo galia (Icn): 10 kA
• Vardinė trumpojo jungimo galia (Ics): 10 kA
• Dažnis: 50/60 Hz
• Tvirtinimas: DIN bėgelis
• Energijos ribojimo klasė: 3
• Gnybtų tipas: varžtiniai gnybtai
• Gnybtų talpa (standi viela): 1–25 mm²
• Gnybtų talpa (lanksti viela): 1–16 mm²
• Apsaugos laipsnis (IP): IP20 (gnybtai)
• Standartai: IEC/EN 60898-1
• Darbinė temperatūra: nuo -25 °C iki +50 °C
• Mechaninis atsparumas: 20 000 operacijų
• Elektrinis atsparumas: 10 000 operacijų
• Perįtampio kategorija: III

Kodėl verta rinktis

PXL-B16/3 pasižymi tvirta konstrukcija ir tikslia atjungimo logika. B tipo charakteristika garantuoja greitą apsaugą nuo trumpųjų jungimų, o 10 kA jungimo galia suteikia solidžią saugos atsargą daugumai pastatų instaliacijų. Kompaktiškas trijų polių dizainas taupo vietą DIN bėgelyje, o varžtiniai gnybtai, priimantys platų laidų skerspjūvių diapazoną, užtikrina greitą ir patikimą montavimą.

Kam tinka

• Trifazių grandinių apsauga gyvenamųjų ir komercinių pastatų skirstomuosiuose skyduose
• Variklių valdymo grandinės su vidutinėmis įsijungimo srovėmis
• Apšvietimo ir kištukinių lizdų grandinės, kurioms reikia B tipo apsaugos
• Subskirstymo skydai pramoninėse aplinkose

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad grandinės parametrai atitinka jungiklio vardinę srovę ir atjungimo charakteristiką. B tipo kreivė tinka grandinėms su mažais įsijungimo srovės viršįtampiais, pavyzdžiui, apšvietimui ar kištukiniams lizdams. Atkreipkite dėmesį į aplinkos temperatūrą – įrenginys veikia nuo -25 °C iki +50 °C, todėl tinka įvairioms sąlygoms. Visada derinkite su aukštesnio lygio apsaugos įrenginiais pagal galiojančius reglamentus.
