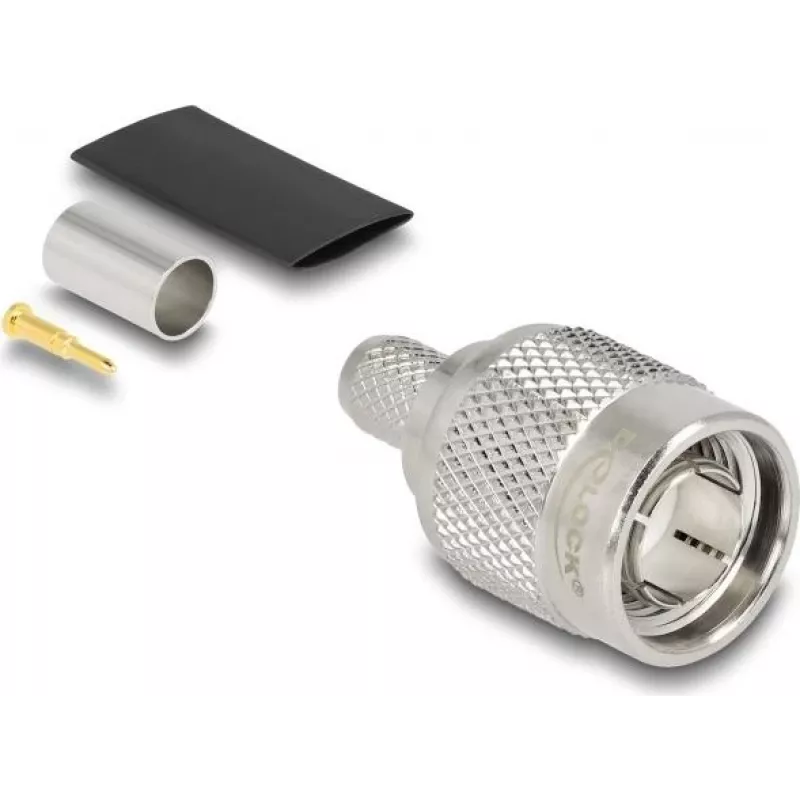

Koaksialinis crimp kištukas DELOCK TNC, skirtas RG-59, su termosusitraukiančia mova 91776

DELOCK TNC crimp kištukas su termosusitraukiančia mova yra profesionalus koaksialinis connector, sukurtas patikimam vaizdo ir RF signalų perdavimui. Jis užtikrina tvirtą centrinio laidininko ir ekrano užspaudimą, o integruota termosusitraukianti mova suteikia mechaninį atleidimą nuo įtempimo ir elementarią apsaugą nuo aplinkos poveikio. Metalinis korpusas ir srieginė jungtis garantuoja stabilų, vibracijai atsparų sujungimą su TNC lizdais, dažnai naudojamais CCTV, vaizdo paskirstymo ir RF sistemose.

Privalumai

Šis connector sujungia crimp užspaudimą ir termosusitraukiančią movą, supaprastindamas montavimą ir padidindamas jungties ilgaamžiškumą. Srieginė TNC sąsaja užtikrina patikimą mechaninį ir elektrinį kontaktą, mažindama signalo nuostolius ir atsitiktinius atsijungimus. Dėl kompaktiškos konstrukcijos jis tinkamas montuoti lauke ar įrangos stelažuose, kai naudojamas su tinkamu kabelio tvarkymu ir sandarinimu.

Pagrindinės specifikacijos

• Jungties tipas: TNC kištukas, srieginis
• Kabelio tipas: RG-59
• Užspaudimo būdas: Crimp (centrinis laidininkas ir ferulė)
• Mova: Integruota termosusitraukianti mova
• Impedansas: 75 Ω
• Medžiaga: Metalinis korpusas

Naudojimas

Nuimkite RG-59 kabelio izoliaciją pagal rekomenduojamus ilgius centriniam laidininkui, dielektrikui ir ekranui. Prieš montuodami connector, užmaukite termosusitraukiančią movą ant kabelio. Įstatykite centrinį laidininką į kontaktinį kaištį ir atlikite nurodytą užspaudimą ant laidininko bei ferulės, kad pritvirtintumėte ekraną. Užmaukite termosusitraukiančią movą ant jungties ir tolygiai šildykite, kol ji susitrauks ir tvirtai apgaubs kabelį bei connector korpusą. Prieš galutinį montavimą patikrinkite mechaninį stabilumą ir tęstinumą atitinkamais įrankiais.

Rekomendacijos

Naudokite tinkamo dydžio crimp įrankį ir matricą, skirtą RG-59, kad užtikrintumėte patikimą elektrinį kontaktą. Montuojant lauke ar drėgnoje aplinkoje, termosusitraukiančią movą papildykite papildomomis sandarinimo priemonėmis, pvz., klijais padengta termosusitraukiančia mova arba orui atsparia juosta, ir užtikrinkite tinkamą kabelio atleidimą nuo įtempimo, kad išvengtumėte kabelio nuovargio.
