TNC jungtis DeLOCK 90016 RG-174 RG-316 užspaudimui

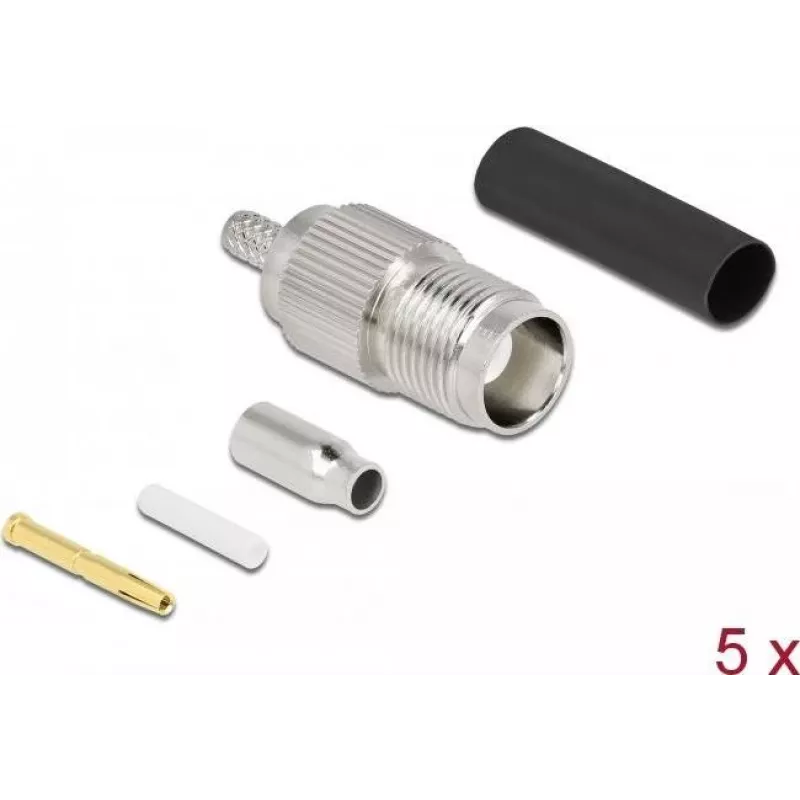

DeLOCK TNC jungtis su termosusitraukiančiu vamzdeliu skirta naudoti radijo dažnių technologijoje, jungiant koaksialinius kabelius. Ji sukurta specialiai RG-174 ir RG-316 kabelių užspaudimui, užtikrina 50 Ω varžą ir nikeliuotus kontaktus, kurie garantuoja patikimą elektrinį ryšį bei atsparumą korozijai. Kompaktiški matmenys (12 mm plotis × 30 mm gylis × 12 mm aukštis) leidžia montuoti ribotos erdvės įrenginiuose; pakuotėje yra penkios identiškos jungtys.

Privalumai

TNC jungtis palaiko standartizuotą 50 Ω varžą, o nikeliuoti kontaktai užtikrina ilgaamžiškumą ir stabilų signalo perdavimą. Užspaudimo konstrukcija garantuoja tvirtą mechaninį ir elektrinį sujungimą su RG-174 ir RG-316 kabeliais. Mažas formos faktorius supaprastina montavimą ankštose vietose, o pridedamas termosusitraukiantis vamzdelis pagerina įtempimo mažinimą ir aplinkos apsaugą jungties vietoje.

Pagrindinės techninės specifikacijos

• Tipas: TNC jungtis užspaudimui
• Tinkami kabeliai: RG-174, RG-316
• Varža: 50 Ω
• Kontaktų danga: Nikeliuota
• Matmenys: 12 × 30 × 12 mm
• Kiekis pakuotėje: 5 vnt.
• Priedai: Termosusitraukiantis vamzdelis

Kaip naudoti

Paruoškite RG-174 arba RG-316 kabelį, nuimdami išorinį apvalkalą, ekraną ir dielektriką iki rekomenduojamų ilgių. Užmaukite termosusitraukiantį vamzdelį ir užspaudimo įvorę ant kabelio, įkiškite centrinį laidininką į kontaktą ir užspauskite kontaktą bei įvorę tinkamu užspaudimo įrankiu. Uždėkite jungties korpusą ant surinkimo, pašildykite termosusitraukiantį vamzdelį, kad būtų užtikrintas įtempimo mažinimas, ir patikrinkite mechaninį bei elektrinį vientisumą po surinkimo.

Rekomendacijos

Naudokite užspaudimo įrankį ir matricas, atitinkančias DeLOCK TNC kontaktų matmenis, ir patikrinkite kabelio nuėmimo ilgius pagal jungties gamintojo specifikacijas. Po surinkimo patikrinkite tęstinumą ir varžą, kad užtikrintumėte teisingą montavimą ir išlaikytumėte RF veikimą.
