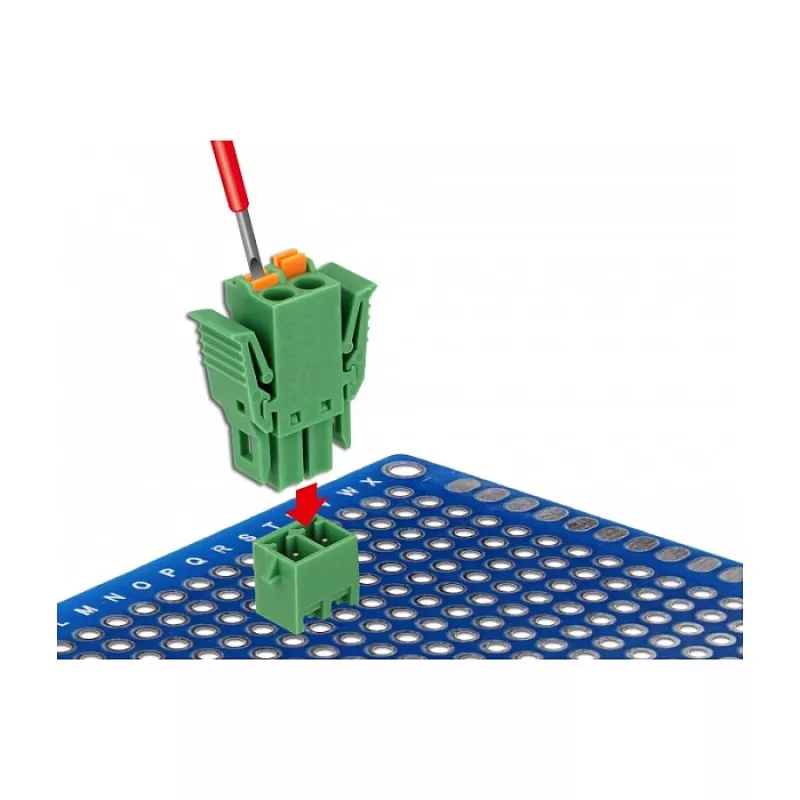

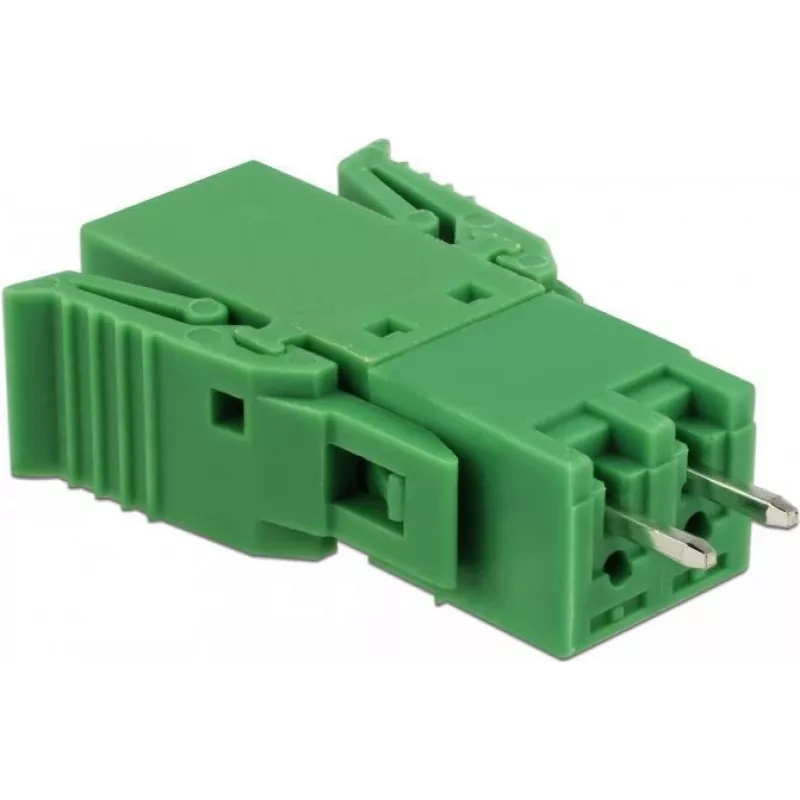

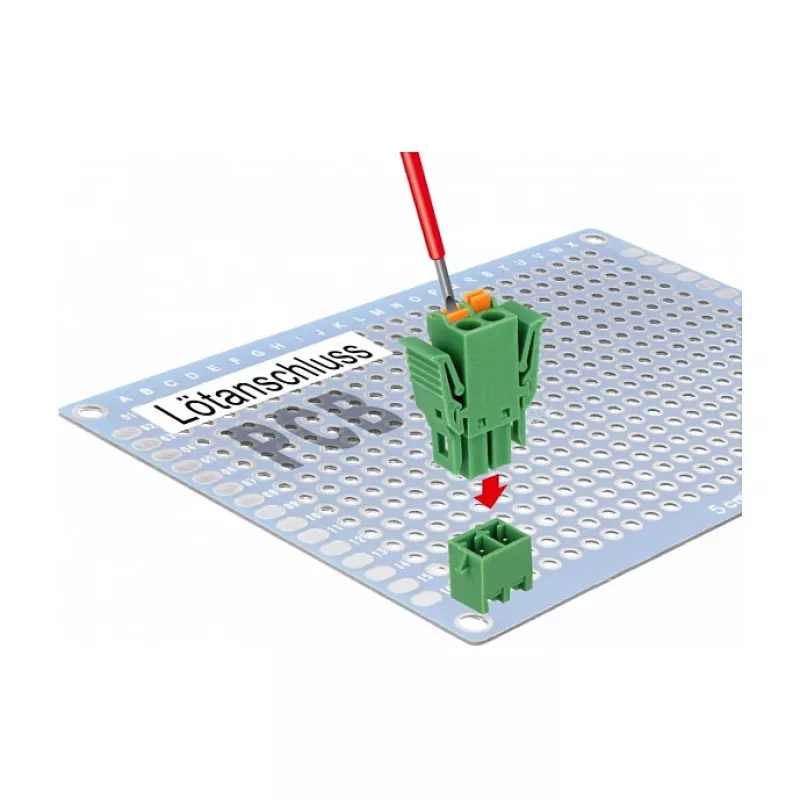

Delock terminalų blokų rinkinys PCB 2 kontaktų 3,81 mm žingsniu vertikalus (65968)

Elektronikos inžinieriams ir prototipų kūrėjams, projektuojantiems kompaktiškas grandines, šis Delock terminalų blokų rinkinys užtikrina patikimą laidų prijungimą prie spausdintinių plokščių. Vertikali konstrukcija taupo vietą plokštėje ir palengvina prieigą prie laidų, o varžtinis spaustukas tvirtai laiko laidus nuo 28 iki 16 AWG.

Privalumai

Vertikalus montavimas leidžia efektyviau išdėstyti komponentus ir supaprastina laidų sujungimą. PA66 korpusas atlaiko temperatūrą nuo -40 °C iki 105 °C, todėl tinka įvairioms eksploatavimo sąlygoms. Kiekvienas blokas skirtas 8 A srovei ir 300 V įtampai, užtikrinant stabilų signalų ar maitinimo perdavimą.

Kam skirta

• PCB prototipų kūrimui ir gamybai
• Pramoninėms valdymo plokštėms
• Maitinimo paskirstymo moduliams
• Signalų ir žemos įtampos laidų sujungimui

Pagrindinės specifikacijos

• Jungties tipas: terminalų blokas, 2 kontaktų
• Žingsnis: 3,81 mm
• Montavimo tipas: PCB, vertikalus
• Vardinė srovė: 8 A
• Vardinė įtampa: 300 V
• Laido skersmuo: 28 - 16 AWG (0,08 - 1,31 mm²)
• Laido nuėmimo ilgis: 5 - 6 mm
• Darbinė temperatūra: -40 °C iki 105 °C
• Korpuso medžiaga: PA66
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžtų medžiaga: plienas, cinkuotas, M2
• Spalva: žalia
• Kiekis rinkinyje: 10 vienetų

Naudojimo patarimai

Veržkite varžtus ne didesniu kaip 0,2 Nm sukimo momentu, kad nepažeistumėte terminalų bloko. Nuimkite laidų izoliaciją 5-6 mm ilgiu, kad kontaktas būtų patikimas.
