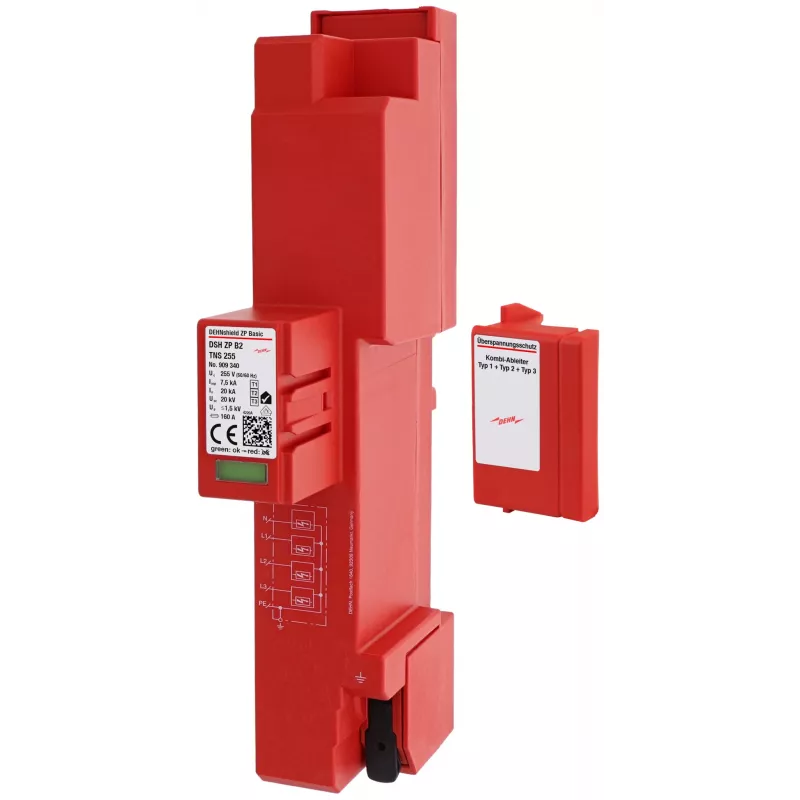

DEHN DSH ZP B2 TNS 255 kombinuotasis žaibo srovės ir viršįtampių ribotuvas Type 1+2 DEHNshield ZP 909330 (909340)

12,5 kA žaibo impulso srovė vienam poliui ir 50 kA bendra – tokie parametrai išskiria DEHN DSH ZP B2 TNS 255 iš daugelio rinkoje esančių viršįtampių ribotuvų. Įrenginys sujungia 1 ir 2 tipo apsaugą viename kompaktiškame 4 modulių korpuse, skirtame TN-S tinklo sistemoms.

Kodėl verta rinktis

• Kombinuota 1 + 2 tipo apsauga – vienas įrenginys atlieka dviejų lygių apsaugos funkciją
• Skirta TN-S tinklo sistemoms
• Žaibo impulso srovė: 12,5 kA vienam poliui, 50 kA bendra
• Įtampos apsaugos lygis ≤ 1,5 kV
• Sekimo srovės gesinimo geba 50 kA rms
• Trumpojo jungimo atsparumas 50 kA rms
• 4 poliai (3P+N), 4 modulių plotis (72 mm)
• Montuojamas ant 35 mm DIN bėgelio
• Darbinė temperatūra nuo -40 °C iki +80 °C
• Korpusas: raudonas termoplastikas

Kam tinka

Šis ribotuvas skirtas elektros instaliacijos specialistams, projektuotojams ir įmonėms, kurioms reikia patikimos apsaugos nuo tiesioginių žaibo smūgių ir viršįtampių. Jis montuojamas pagrindiniame skirstomajame skydelyje, apsaugant visą elektros instaliaciją. Kompaktiškas 4 modulių plotis taupo vietą skydelyje, o DIN bėgelio tvirtinimas palengvina montavimą.

Techniniai duomenys

• Gaminio tipas: kombinuotasis žaibo srovės ir viršįtampių ribotuvas
• SPD tipas: Type 1 + Type 2
• Tinklo sistema: TN-S
• Nominali įtampa (Un): 230 / 400 V AC
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC
• Žaibo impulso srovė (Iimp): 12,5 kA (10/350 µs) vienam poliui, 50 kA bendra
• Nominali iškrovos srovė (In): 20 kA (8/20 µs)
• Maks. iškrovos srovė (Imax): 50 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): ≤ 1,5 kV
• Sekimo srovės gesinimo geba (Ifi): 50 kA rms
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms
• Polių skaičius: 4 poliai (3P+N)
• Montavimo tipas: 35 mm DIN bėgelis
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Atitiktis standartams: IEC 61643-11, EN 61643-11
• Nuotolinio signalizavimo kontaktas: nėra
• Korpuso medžiaga: termoplastikas, raudonas
• Modulių plotis: 4 moduliai (72 mm)

Naudojimas

Įrenkite DEHNshield ZP pagrindiniame skirstomajame skydelyje, kad apsaugotumėte elektros instaliaciją nuo tiesioginių žaibo smūgių ir viršįtampių. Įrenginys veikia tyliai ir normaliomis sąlygomis nereikalauja priežiūros. Dėl kompaktiško 4 modulių pločio jis lengvai telpa net ir mažesniuose skydeliuose.

Pabaigai

DEHN DSH ZP B2 TNS 255 užtikrina patikimą viršįtampių apsaugą TN-S sistemose, suderindamas didelę iškrovos galią su kompaktiška konstrukcija. Rekomenduojame reguliariai tikrinti indikatorių, kad įsitikintumėte, jog apsauga veikia tinkamai.
