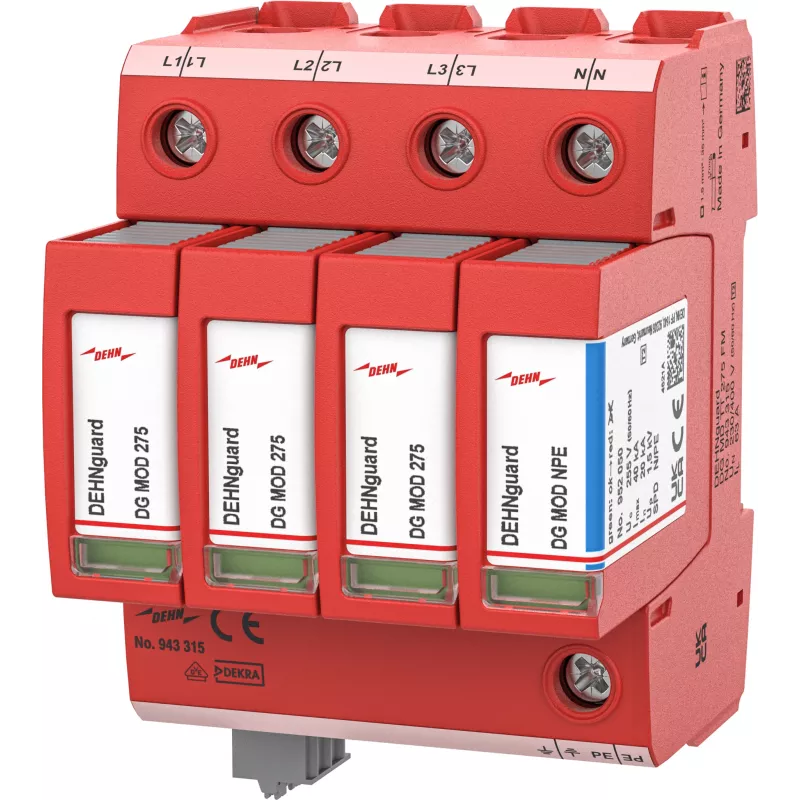

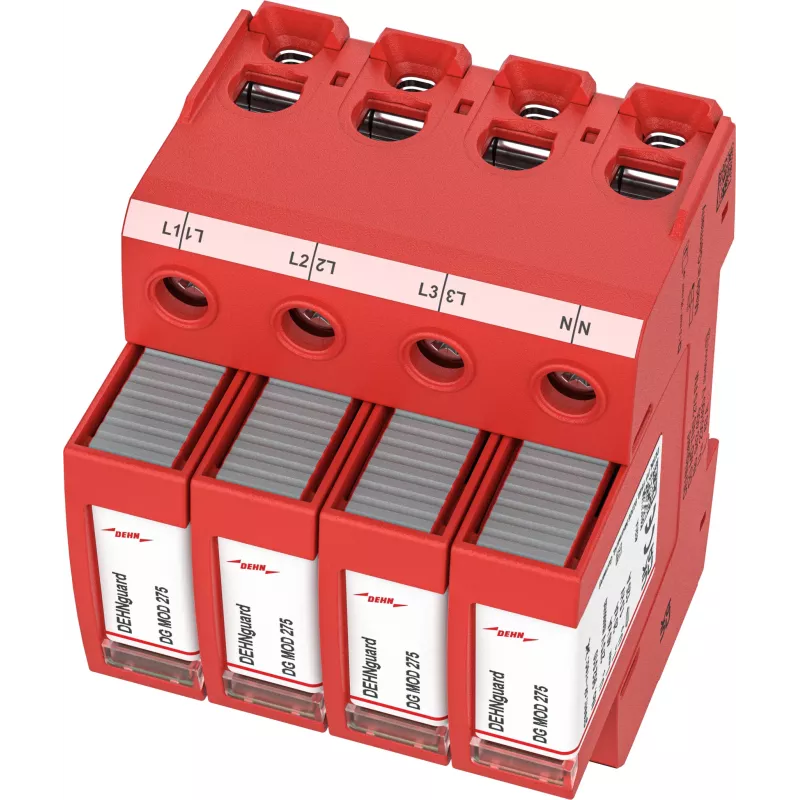

DEHN DG MD TT 275 2 tipo viršįtampių ribotuvas, 4 polių, su nuotoliniu signalu 943315

Kai elektros skydinėje sumontuotas DEHN DG MD TT 275, įranga apsaugoma nuo trumpalaikių viršįtampių, galinčių sutrikdyti darbą ar sugadinti brangią įrangą. Šis 2 tipo viršįtampių ribotuvas su nuotolinio signalo funkcija užtikrina patikimą apsaugą TT ir TN-S sistemose.

Kam skirta

Elektros montuotojams ir skydinių gamintojams, projektuojantiems žemos įtampos skirstymo sistemas gyvenamuosiuose, komerciniuose ar pramoniniuose pastatuose. Tinka pagrindinėms ir antrinėms skirstymo skydinėms, kuriose reikalinga 4 polių (3+1) konfigūracija.

Pagrindinės savybės

• 2 tipo viršįtampių ribotuvas TT ir TN-S sistemoms
• Nominali iškrovos srovė (In) 20 kA (8/20 µs), maksimali iškrovos srovė (Imax) 40 kA
• Įtampos apsaugos lygis (Up) ≤ 1,2 kV
• Integruotas terminis atjungiklis ir vizualinė būsenos indikacija (žalia/raudona)
• Bekontaktis perjungimo kontaktas (FMFM) nuotoliniam signalizavimui
• Montuojamas ant 35 mm DIN bėgelio, 4 polių (3+1) konstrukcija
• Darbinė temperatūra nuo -40 °C iki +80 °C

Specifikacijos

• SPD tipas: 2
• Sistemos konfigūracija: TT ir TN-S
• Nominali įtampa (Un): 230 / 400 V AC (50/60 Hz)
• Maks. nuolatinė darbinė įtampa (Uc): 275 V AC
• Nominali iškrovos srovė (In) (8/20 µs): 20 kA
• Maks. iškrovos srovė (Imax) (8/20 µs): 40 kA
• Įtampos apsaugos lygis (Up): ≤ 1,2 kV
• Lydžiosios srovės gesinimo geba (If): 25 kA rms
• Reakcijos laikas (tA): < 25 ns
• Polių skaičius: 4 (3+1)
• Montavimo tipas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20
• Prijungimo skerspjūvis: 1,5 - 35 mm² vientisas / 1,5 - 25 mm² suvytas
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms
• Nuotolinis signalizavimas: bekontaktis perjungimo kontaktas
• Vizualinė būsenos indikacija: žalia (OK) / raudona (gedimas)
• Korpuso medžiaga: termoplastikas, raudonas

Naudojimo patarimai

Montuokite DEHN DG MD TT 275 kuo arčiau įvado, kad sumažintumėte kabelių ilgį ir pagerintumėte apsaugą. Reguliariai tikrinkite vizualinę indikaciją ir integruokite nuotolinio signalizavimo kontaktą į pastato valdymo sistemą, kad laiku gautumėte pranešimus apie gedimus.

Patarimas: prieš montuodami įsitikinkite, kad sistemos įtampa neviršija 275 V AC, ir laikykitės gamintojo nurodymų dėl prijungimo.
