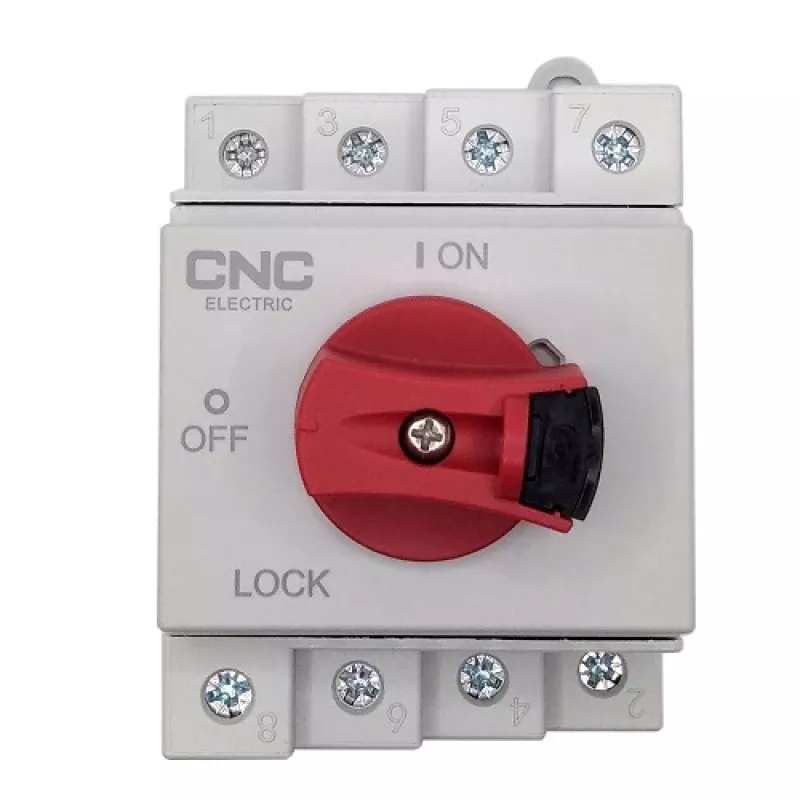

Nuolatinės srovės atjungiklis CNC NV821822 4 polių 32 A 1000 V DC

Profesionaliose saulės fotovoltinėse sistemose ir aukštos įtampos nuolatinės srovės grandinėse saugus atjungimas yra būtinas techninės priežiūros ir avarinių išjungimų metu. CNC NV821822 yra 4 polių nuolatinės srovės atjungiklis, montuojamas ant DIN bėgelio, skirtas patikimai izoliacijai iki 1000 V nuolatinės srovės ir 32 A apkrovai. Dėl užrakinamos rankenos ir 3 ms lanko gesinimo laiko šis įrenginys užtikrina efektyvų fotovoltinių modulių grandinių arba 1–2 MPPT linijų atjungimą.

Pagrindinės techninės specifikacijos

• Kontaktų skaičius: 4
• Vardinė darbinė įtampa (Ue): 1000 V DC
• Izoliacijos įtampa (Ui): 1500 V DC
• Vardinė srovė (In): 32 A
• Vardinė impulsinė įtampa (Uimp): 8 kV
• Lanko gesinimo laikas: 3 ms
• Mechaninis veikimo ciklų skaičius: 10 000; elektrinis: 3 000
• Jungties tipas: M4; laido skerspjūvis: 4–16 mm²
• Apsaugos klasė: IP20, V0
• Matmenys: 94,9 × 60,2 × 78,2 mm
• Darbinė/saugojimo temperatūra: nuo -40 °C iki 85 °C
• Montavimas: ant DIN bėgelio
• Garantija: 24 mėnesiai

Atjungiklis atitinka IEC 60947-1, IEC 60947-3, AS5033:2014, NZS5033:2014 ir UL508i standartus. Jis tinkamas naudoti saulės fotovoltinių modulių kombinatorinėse dėžėse, akumuliatorių sistemose ir kituose aukštos įtampos nuolatinės srovės įrenginiuose. Užrakinama rankena užtikrina saugų veikimą, o kompaktiškas korpusas su liepsną slopinančiomis ir UV spinduliams atspariomis savybėmis leidžia lengvai montuoti standartiniuose elektros skyduose.
