BlueOptics SFP3131FU15MK InfiniBand šviesolaidinis kabelis 15 m LC OM4

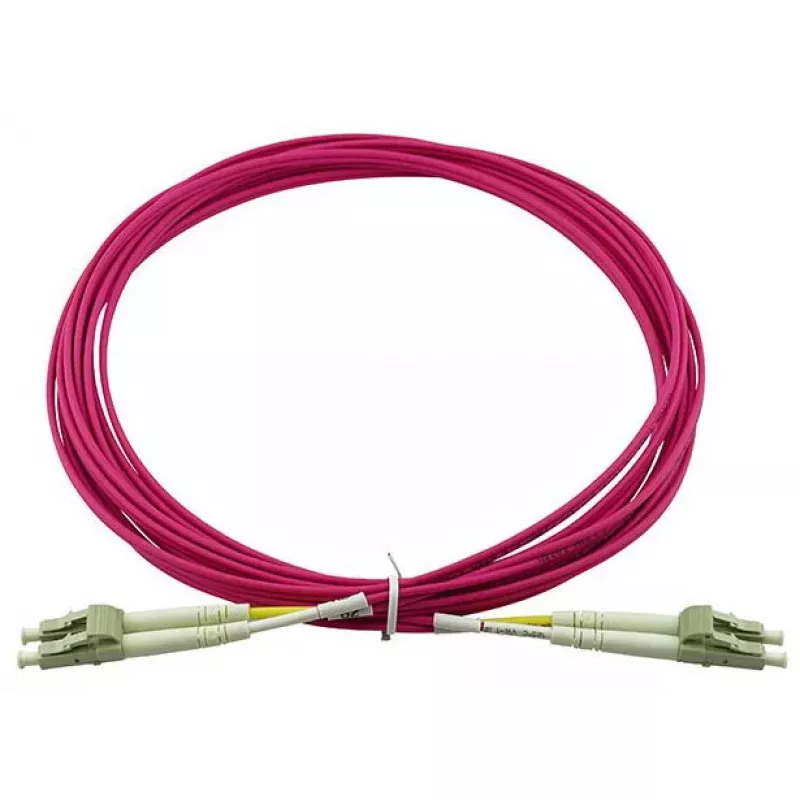

„BlueOptics SFP3131FU15MK“ – tai 15 metrų dvigubas šviesolaidinis pataikymo laidas su LC/UPC–LC/UPC jungtimis ir lazeriu optimizuotu daugiamodiu OM4 pluoštu (G50/125 µm) violetine spalva. Sukurtas didelės spartos duomenų perdavimo jungtims, tokioms kaip InfiniBand, ir palaiko 850 nm bangos ilgį. Kabelis turi LSZH (mažai dūmų, be halogenų) apvalkalą ir yra prieinamas įvairiais ilgiais; 15 m versija tinka sujungti pataikymo skydų prievadus, optinius siųstuvus-imtuvus ar kitus LC įrenginius.

Privalumai

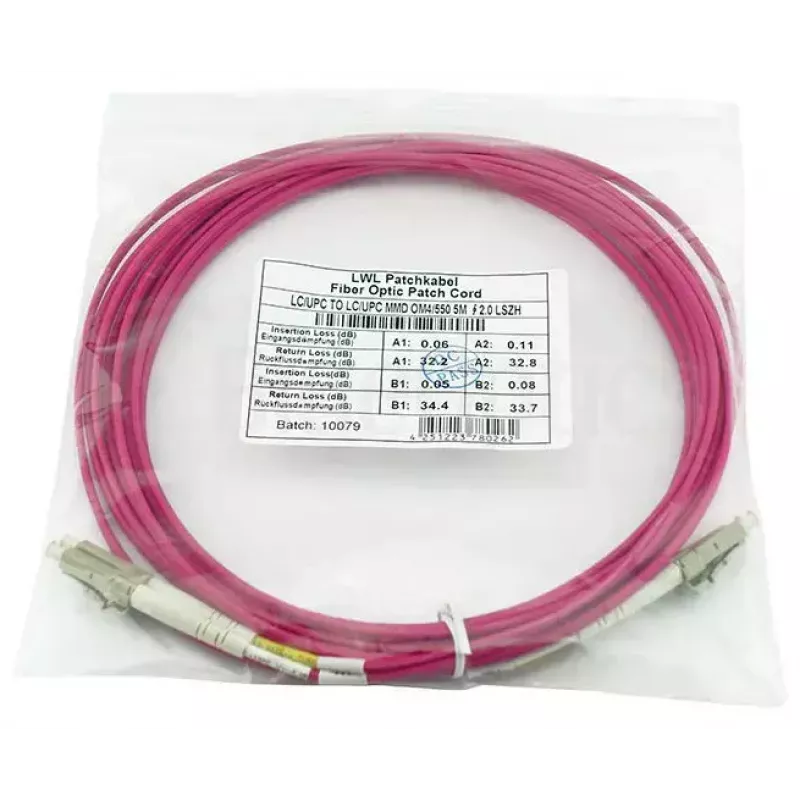

OM4 lazeriu optimizuotas daugiamodis pluoštas pasižymi mažu slopinimu (2,5 dB/km) ir mažais įterpimo nuostoliais, kartu užtikrindamas aukštą grįžimo nuostolį. Jungtyse naudojamos cirkonio keramikos ferulės iš patikimų gamintojų, užtikrinančios patikimą sujungimą iki 1500 ciklų. Kiekvienas kabelis yra išbandomas interferometrija ir OTDR, o prie jo pridedama matavimo ataskaita su įterpimo ir grįžimo nuostoliais. LSZH apvalkalas sumažina dūmų ir toksiškų dujų išsiskyrimą gaisro atveju.

Pagrindiniai techniniai duomenys

• Ilgis: 15 m
• Jungtys: 2× LC/UPC – 2× LC/UPC (duplex)
• Pluoštas: OM4 (G50/125 µm), daugiamodis, lazeriu optimizuotas
• Bangos ilgis: 850 nm
• Slopinimas: ≤2,5 dB/km (850 nm)
• Įterpimo nuostoliai: ≤0,3 dB (tipinis)
• Grįžimo nuostoliai: ≥20 dB
• Apvalkalas: LSZH (mažai dūmų, be halogenų), violetinis
• Darbo temperatūra: nuo -20 °C iki +70 °C
• Mažiausias lenkimo spindulys: 25 mm (montuojant), 10 mm (nuolat)
• Atitiktis: RoHS, TAA

Kaip naudoti

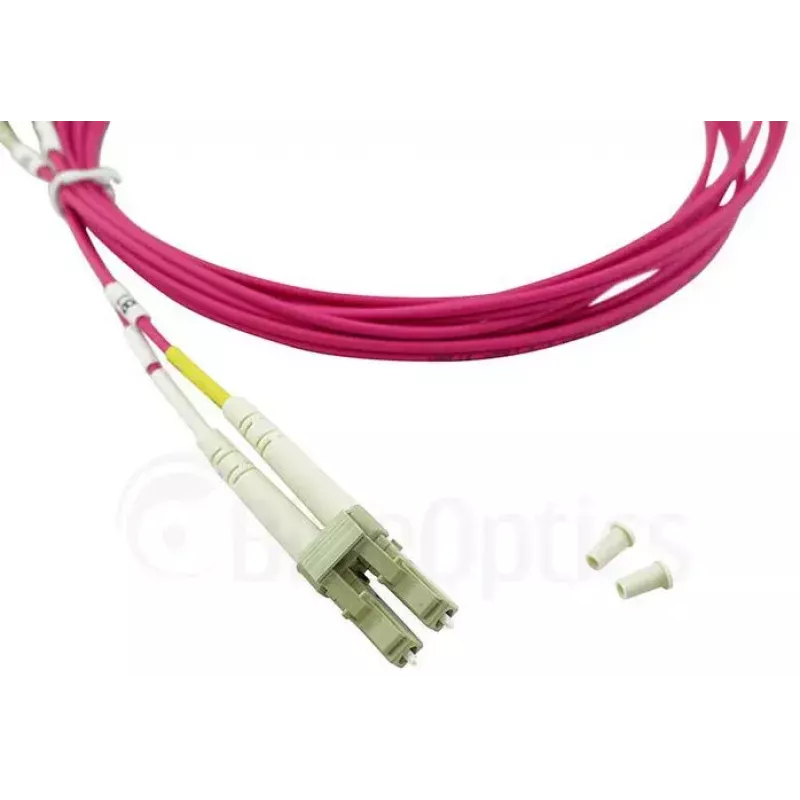

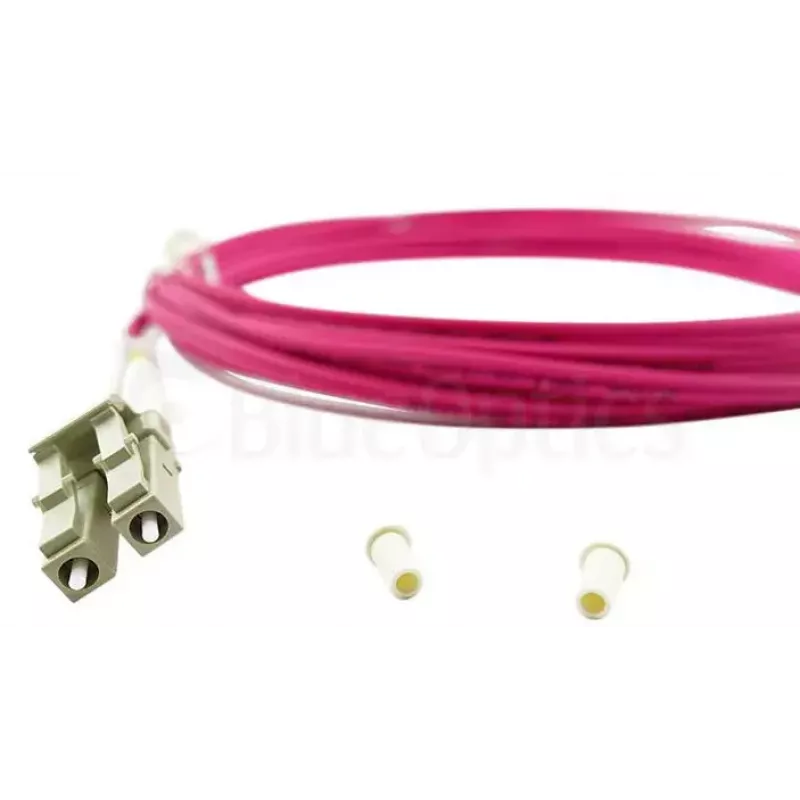

Nutieskite 15 m LC-LC OM4 duplex pataikymo laidą tarp norimų sujungti įrenginių LC prievadų, užtikrindami teisingą poliškumą duplex jungtims. Prieš įstatydami nuimkite apsauginius dangtelius nuo LC jungčių ir venkite liesti ferulės galus. Įstatykite kiekvieną LC jungtį, kol ji užsifiksuos adapteryje arba siųstuvo-imtuvo prievade. Po montavimo patikrinkite ryšį naudodami atitinkamo siųstuvo-imtuvo diagnostiką arba OTDR, jei reikia išsamių matavimų.

Rekomendacijos

Laikykite ir naudokite kabelį atsargiai, vengdami staigių lenkimų; laikykitės gamintojo nurodyto mažiausio lenkimo spindulio OM4 pluoštams. Prieš kiekvieną prijungimą nuvalykite jungčių galus tinkamu pluošto valymo įrankiu, o integruodami į kritinius tinklus, pasinaudokite pateikta matavimo ataskaita, kad patvirtintumėte našumą.
