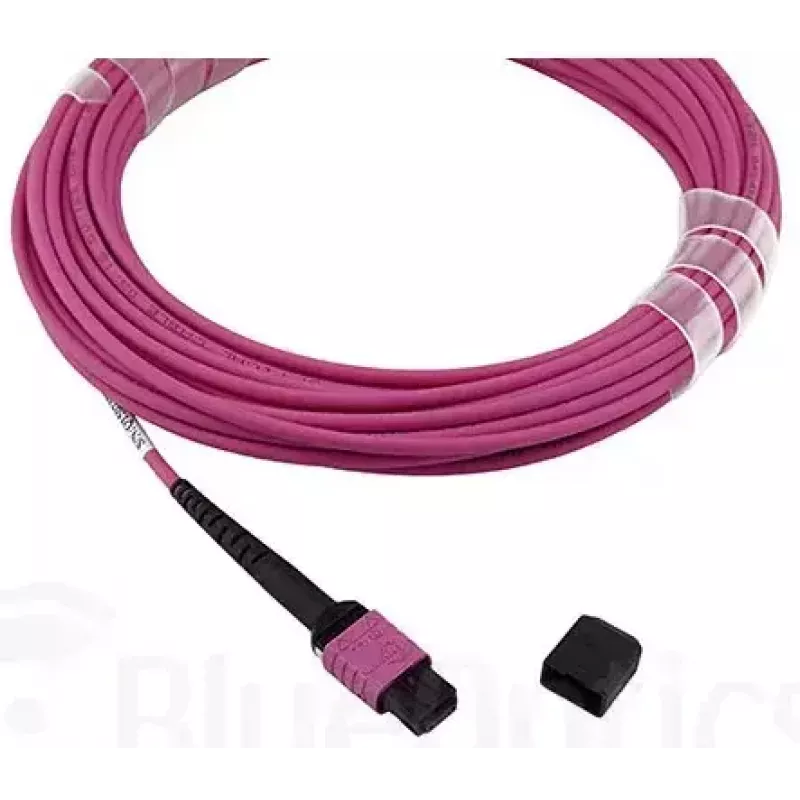

Skaidulinis optinis kabelis BlueOptics 3HE13896AA-10-BO 10 m MPO/UPC 4x LC

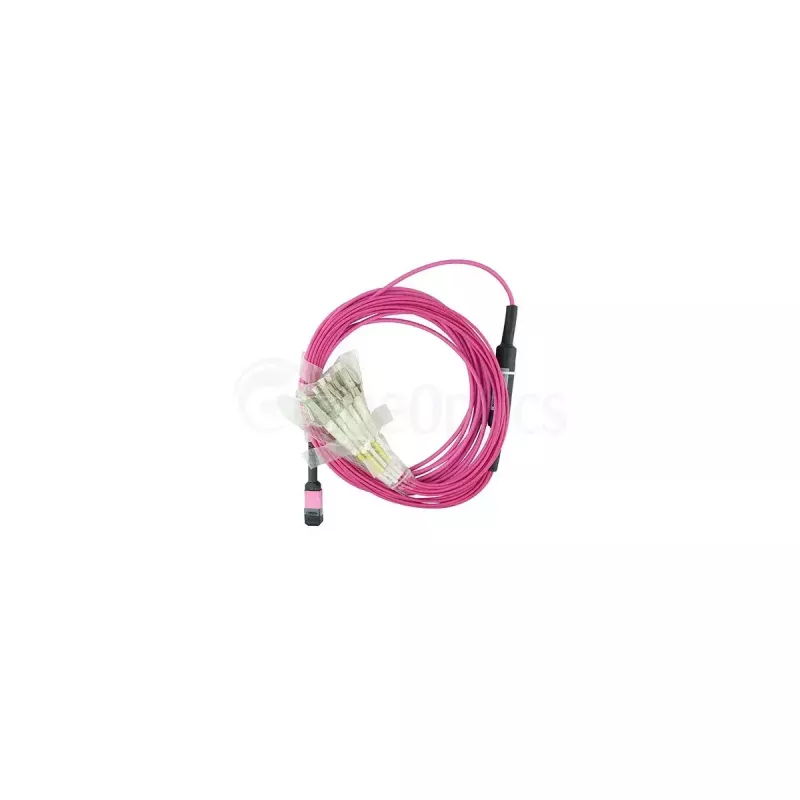

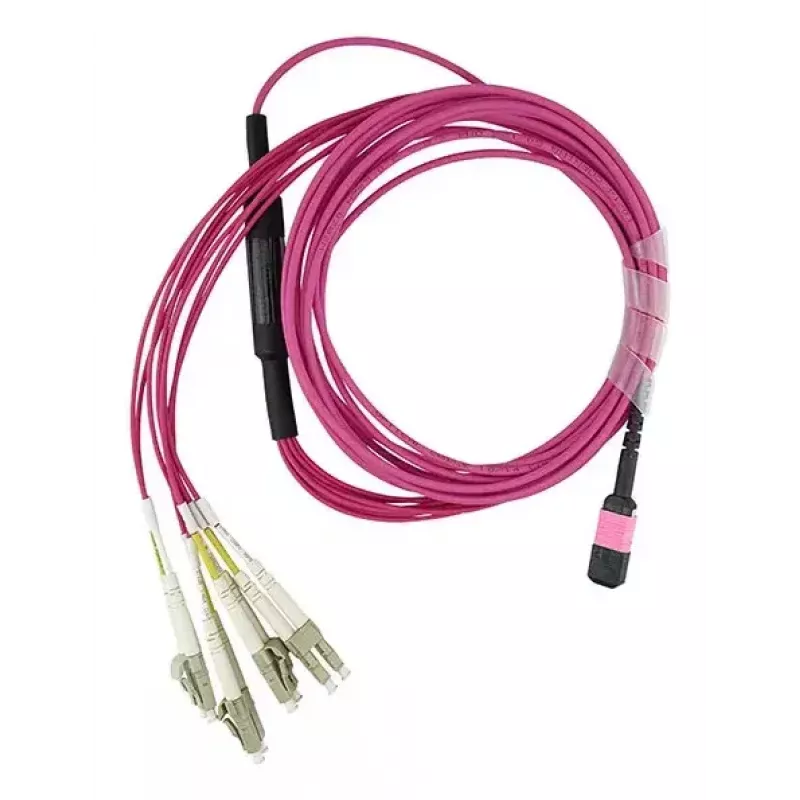

„BlueOptics 3HE13896AA-10-BO“ yra daugiapluoštis magistralinis optinis kabelis, skirtas didelio tankio tinklo aplinkoms. Jame viename gale yra MPO/UPC kelių skaidulų jungtis, o kitame – keturios LC jungtys, leidžiančios lygiagrečiai perduoti duomenis į kelis prievadus ar siųstuvus-imtuvus. Pagamintas iš OM4 laipsniuoto daugiamodžio pluošto, šis 10 m ilgio kabelis palaiko aukšto pralaidumo programas ir trumpo bei vidutinio nuotolio duomenų jungtis, dažnai naudojamas duomenų centruose, serverinėse ir struktūrizuotose kabelinėse sistemose.

Privalumai

Šis kabelis užtikrina kompaktišką jungiamumą: viena MPO sąsaja išsišakoja į keturias LC galūnes, sumažindama jungčių sudėtingumą ir taupydama vietą stelažuose. OM4 daugiamodis pluoštas suteikia didesnį modalinį pralaidumą, leidžiantį pasiekti aukštesnius duomenų perdavimo greičius ir didesnį atstumą, palyginti su žemesnėmis OM klasėmis. MPO ir LC jungtys su UPC poliravimu užtikrina stabilų, mažų nuostolių ryšį, tinkamą tankioms banginėms ir lygiagrečios optikos konfigūracijoms. 10 m ilgis suteikia lankstumo tiesiant kabelį tarp stelažų ir įrangos be papildomų sujungimų.

Tinka

• Didelio tankio duomenų centrų sujungimui ir magistralėms
• Lygiagrečios optikos 40G/100G jungtims, naudojant MPO su keliais LC siųstuvais-imtuvais
• Jungiamųjų skydų, jungiklių ir serverių NIC tarpusavio sujungimui campus tinkluose
• Struktūrizuotiems daugiamodžiams pluošto įrengimams, reikalaujantiems OM4 našumo

Pagrindinės specifikacijos

• Kabelio ilgis: 10 m
• Pluošto tipas: OM4 daugiamodis pluoštas

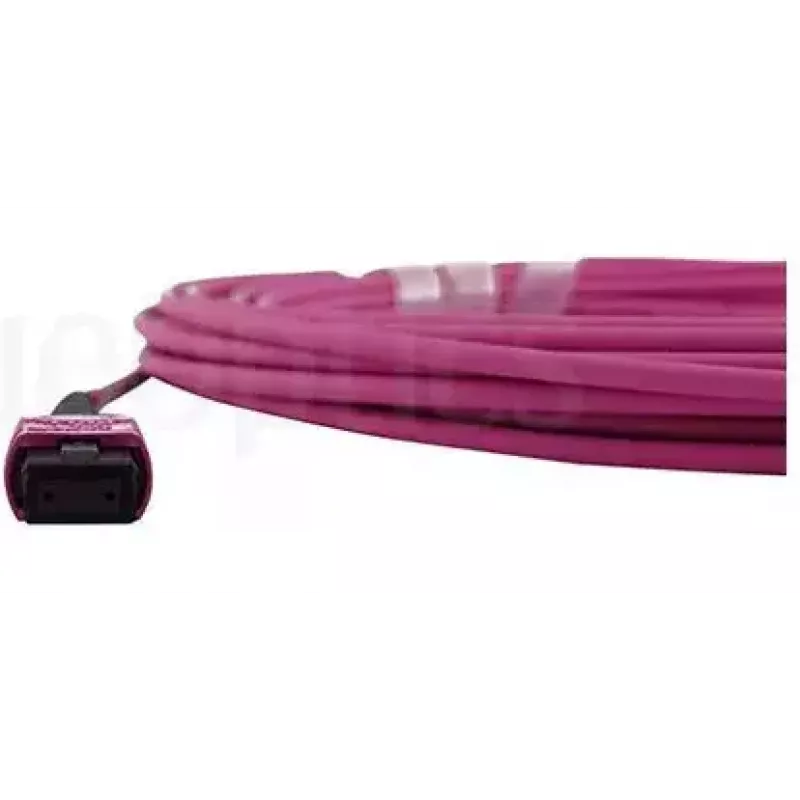

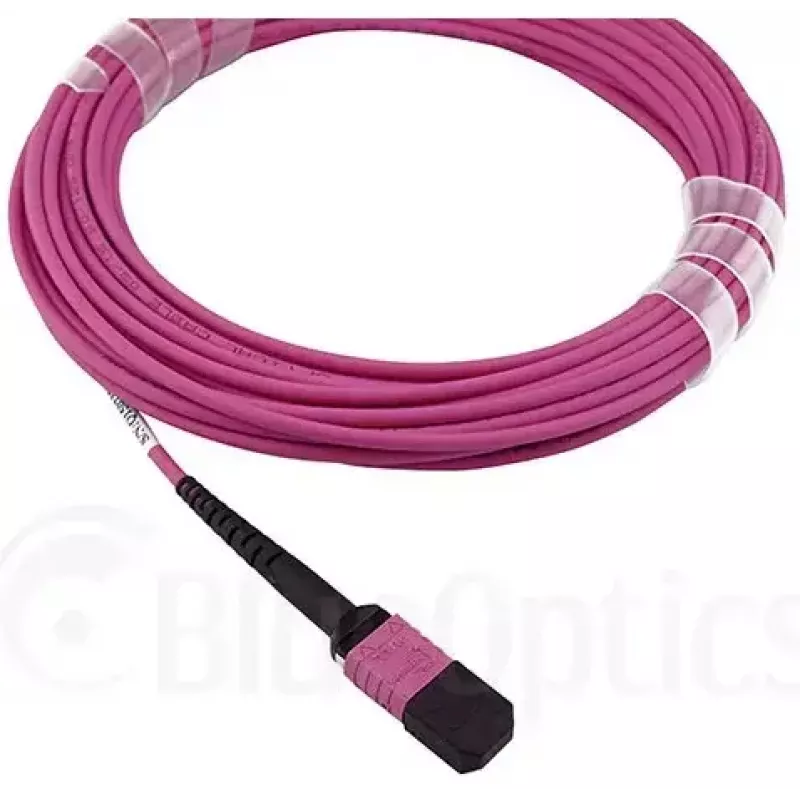

• 1 jungtis: MPO su UPC poliravimu (kelių skaidulų)

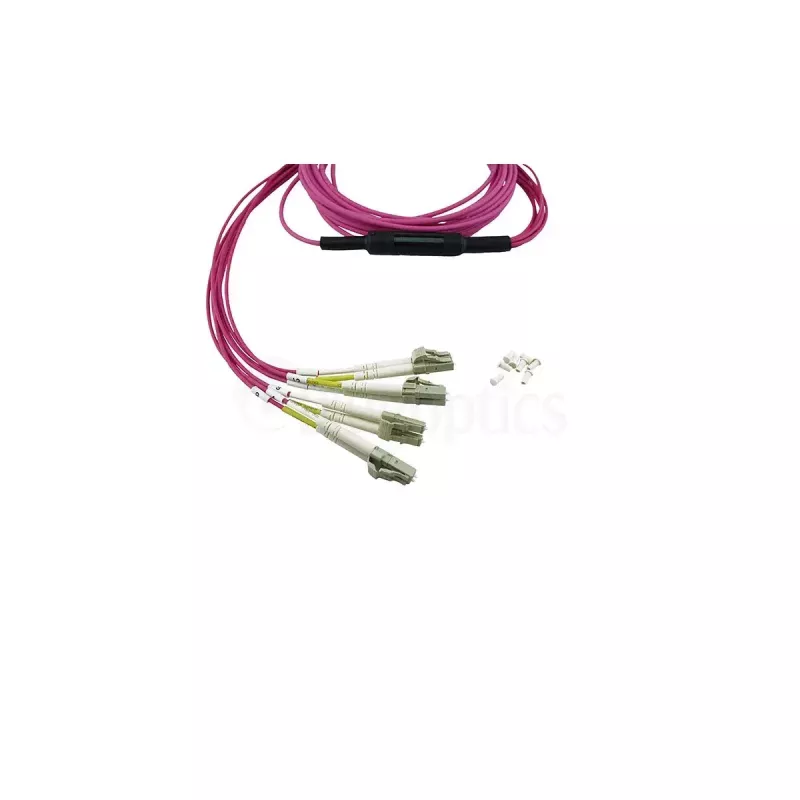

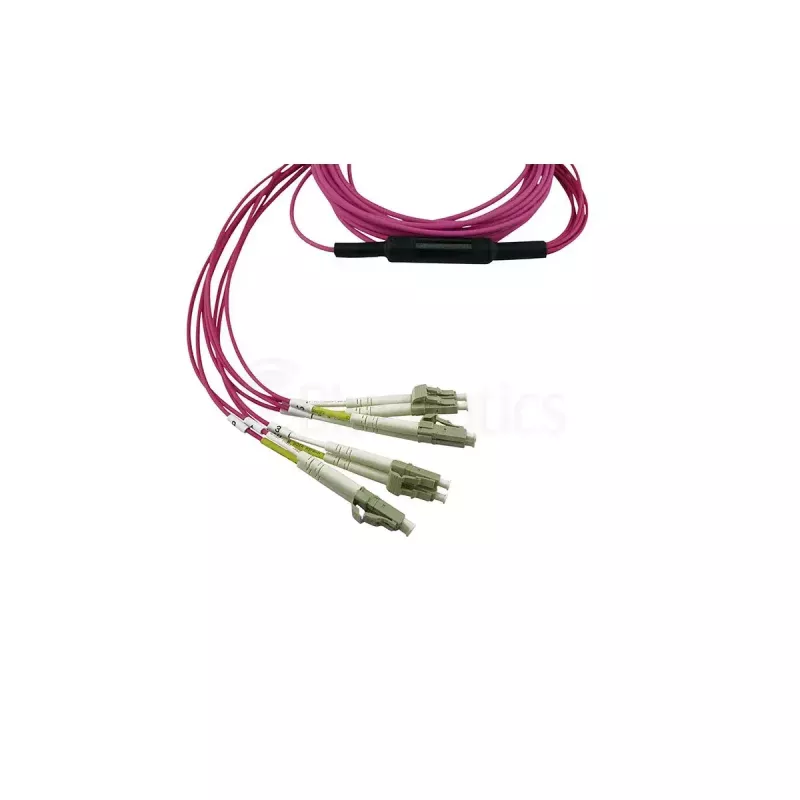

• 2 jungtis: 4 × LC su UPC poliravimu
• Poliravimo tipas: UPC (ultra fizinis kontaktas)
• Naudojimas: kelių skaidulų magistralė su LC išsišakojimu trumpo ir vidutinio nuotolio aukšto pralaidumo jungtims

Kaip naudoti

Nutieskite 10 m MPO-4xLC kabelį per kabelių valdymo sistemą, vengdami staigių posūkių ir mechaninio įtempimo. Prijunkite MPO jungtį prie MPO prievado ant kasetės, jungiamojo skydo ar siųstuvo-imtuvo, skirto kelių skaidulų MPO sąsajoms. Įstatykite kiekvieną LC jungtį į atitinkamus LC prievadus ant jungiklių, serverių ar medijos keitiklių. Prieš jungdami įsitikinkite, kad jungtys ir prievadai yra švarūs, kad būtų sumažinti įterpimo nuostoliai. Pritvirtinkite perteklinį kabelį ir laikykitės gamintojo rekomenduojamų lenkimo spindulių, kad išlaikytumėte optines savybes.

Rekomendacijos

Prieš kiekvieną jungimą apžiūrėkite ir nuvalykite jungčių galus tinkamais pluošto valymo įrankiais. Naudokite šį OM4 kabelį trumpo ir vidutinio nuotolio aukšto pralaidumo jungtims, pvz., lygiagrečiai optikai 40G/100G; nenaudokite vienmodėse programose. Laikykite ir tieskite kabelį kontroliuojamoje aplinkoje, apsaugokite MPO galus apsauginiais dangteliais, kai jie nėra prijungti, ir laikykitės stelažų valdymo geriausios praktikos, kad išvengtumėte aštrių posūkių ir mechaninių pažeidimų.
