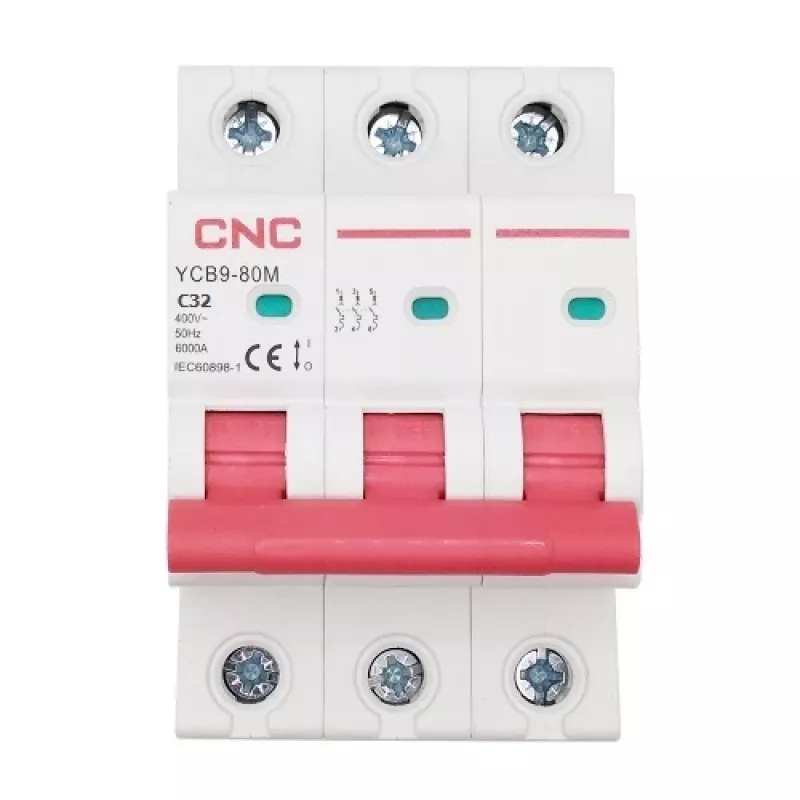

Automatinis jungiklis HiSmart NV821556 3-polių 32A C charakteristika

HiSmart NV821556 yra trijų polių automatinis jungiklis, skirtas trifazių kintamosios srovės grandinių apsaugai nuo perkrovų ir trumpųjų jungimų. Įrenginys su C charakteristika ir 32 A vardine srove užtikrina patikimą apsaugą gyvenamosiose, komercinėse ir lengvosios pramonės elektros skirstomuosiuose skyduose. Dėl 6 kA išjungimo galios ir 400 V darbinės įtampos jis tinka daugeliui standartinių trifazių tinklų.

Pagrindiniai privalumai

• Kombinuota apsauga nuo perkrovų ir trumpųjų jungimų
• Liepsnai atsparus korpusas, atsparus aukštai temperatūrai ir smūgiams
• Antiklaidos gnybtų blokas, sumažinantis montavimo klaidas
• Aiškus raudonas/žalias kontaktų padėties indikatorius
• Tinka kabeliams ir kaištinėms šynoms, jungtys iš viršaus ir apačios

Kur naudoti

• Trifazių grandinių apsauga gyvenamuosiuose skirstomuosiuose skyduose
• Komerciniuose pastatuose ir smulkiame versle
• Lengvosios pramonės įrenginiuose su DIN bėgeliu

Pagrindinės techninės specifikacijos

• Polių skaičius: 3
• Vardinė srovė (In): 32 A
• Išjungimo charakteristika: C
• Vardinė įtampa (Ue): AC 400 V
• Izoliacijos įtampa (Ui): 500 V
• Dažnis: 50/60 Hz
• Vardinė išjungimo galia (Icu): 6000 A
• Impulsinė atsparumo įtampa (Uimp): 6000 V
• Mechaninis patvarumas: 20 000 operacijų
• Elektrinis patvarumas: 8 000 operacijų
• Apsaugos klasė: IP20
• Gnybtų jungtis: kabelis arba kaištinė šyna (viršus ir apačia)
• Laidų/šynų skerspjūvis: iki 25 mm² / 18-3 AWG
• Montavimas: DIN bėgelis EN 60715 (35 mm) su fiksavimo spaustuku
• Darbinė temperatūra: nuo -5 °C iki +40 °C (vidutinė paros <35 °C)
• Laikymo temperatūra: nuo -25 °C iki +70 °C
• Matmenys: 85,5 x 78,8 x 54 mm
• Standartai: IEC 60898-1 / EN 60898-1
• Gamintojas: HiSmart, MPN NV821556, EAN 6942034315795

Naudojimas

Sumontuokite jungiklį ant standartinio 35 mm DIN bėgelio, naudodami fiksavimo spaustuką. Prijunkite įeinančius ir išeinančius laidus prie atitinkamų viršutinių ir apatinių gnybtų. Laidų skerspjūvis neturi viršyti 25 mm², o šynų – 18-3 AWG. Patikrinkite, ar jungtys tvirtos ir teisingai prijungtos prie antiklaidos gnybtų bloko, ir įsitikinkite, kad kontaktų padėties indikatorius rodo norimą būseną. Naudokite jungiklį trifazių grandinių apsaugai iki 400 V kintamosios srovės.

Rekomendacijos

Montuokite ir prižiūrėkite įrenginį pagal vietinius elektros instaliacijos reikalavimus ir IEC/EN 60898-1 standartą. Užtikrinkite, kad aplinkos temperatūra neviršytų nurodyto diapazono. Periodiškai tikrinkite gnybtų būklę ir mechaninę dalį. Jei viršijamas mechaninis ar elektrinis patvarumas arba pastebimi fiziniai pažeidimai, pakeiskite jungiklį.
