SHUTTLE WLN-M22 WLAN rinkinys – Intel AX210 M.2 Wi‑Fi 6E (triju juostų 2,4/5/6 GHz) su Bluetooth 5.2 ir 2x2 išorinėmis antenomis

SHUTTLE WLN-M22 – tai WLAN / Bluetooth kombinuotas rinkinys, skirtas mažos formos faktoriaus ir Cube tipo kompiuteriams. Jame integruota Intel AX210 M.2-2230 plokštė, antenų laidai ir dvi išorinės 2x2 antenos, užtikrinančios geresnį signalo priėmimą. Rinkinys palaiko triju juostų Wi‑Fi 6E (2,4 / 5 / 6 GHz) su teoriniu pralaidumu iki 2400 Mbit/s bei Bluetooth 5.2, todėl tai kompaktiškas vidinis atnaujinimo sprendimas sistemoms su M.2 lizdu.

Privalumai

WLN-M22 suteikia prieigą prie naujos 6 GHz juostos, mažinančios trukdžius perpildytoje aplinkoje. Intel AX210 technologija ir 2x2 erdviniai srautai užtikrina aukštą belaidžio ryšio spartą iki 2400 Mbit/s bei modernų Bluetooth 5.2 ryšį vienoje M.2 plokštėje. Pridėtos išorinės antenos ir laidai pagerina signalo priėmimą Cube korpusuose, kur vidinių antenų išdėstymas ribotas.

Tinka

Mažiems ir Cube tipo kompiuteriams su laisvu M.2-2230 lizdu, ieškantiems greito ir patikimo Wi‑Fi 6E bei Bluetooth ryšio.

Gali netikti

Šiam rinkiniui reikalingas M.2-2230 lizdas su tinkamu raktavimu ir vidiniu antenų vedimu; tai nėra USB ar PCIe adapteris. Sistemose be M.2 lizdo arba be BIOS palaikymo WLAN moduliams plokštė gali neveikti. Maksimalus našumas priklauso nuo maršrutizatoriaus / prieigos taško galimybių ir aplinkos sąlygų – jei tinklo infrastruktūra nepalaiko Wi‑Fi 6E ar 2x2 veikimo, aukštesnio pralaidumo pasiekti nepavyks.

Pagrindinės techninės specifikacijos

• M.2 formos faktorius: 2230 (Key E)
• Belaidžio ryšio standartai: Wi‑Fi 6E (802.11ax) – triju juostų 2,4 / 5 / 6 GHz
• Maksimalus teorinis pralaidumas: iki 2400 Mbit/s (2x2 MIMO)
• Bluetooth versija: 5.2
• Antenos: 2x išorinės 2x2 antenos su laidais

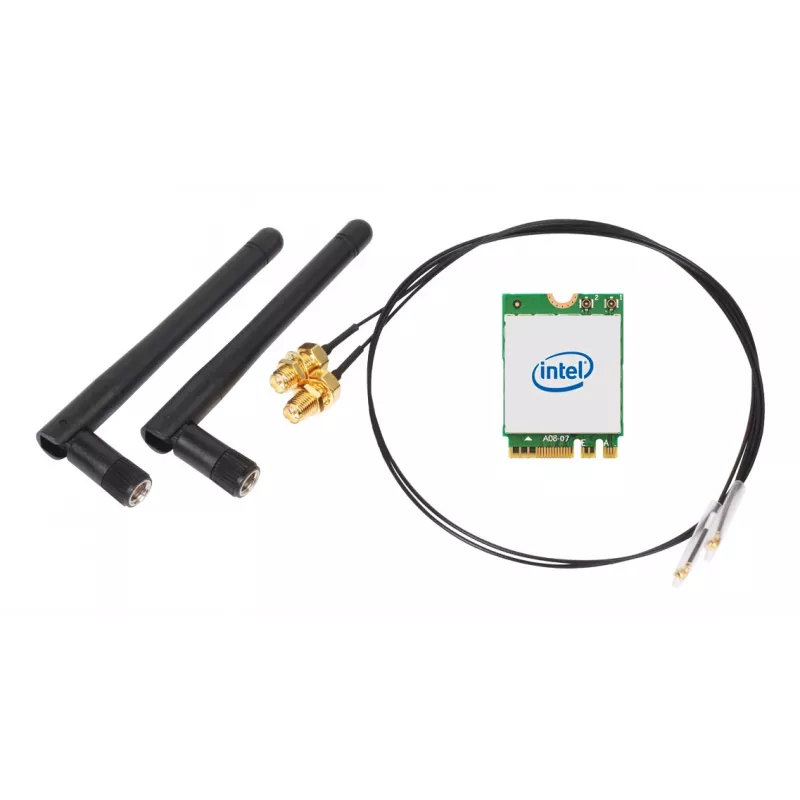

• Sudėtis: Intel AX210 M.2 plokštė, antenų laidai, dvi išorinės antenos

Kaip naudoti

Įdiekite Intel AX210 M.2-2230 plokštę į laisvą M.2 lizdą motininėje plokštėje, laikydamiesi gamintojo nurodymų, ir pritvirtinkite varžteliu. Prijunkite antenų laidus prie plokštės antenų jungčių, o išorines antenas išveskite už korpuso arba ant jo, kur signalas stipriausias. Įdiegę aparatinę įrangą, paleiskite sistemą, įdiekite reikiamas tvarkykles (iš sistemos gamintojo arba Intel, jei jų nėra operacinėje sistemoje) ir sukonfigūruokite belaidžius tinklus bei Bluetooth poravimą per OS nustatymus.

Rekomendacijos

Geriausiems rezultatams pastatykite išorines antenas atokiai nuo didelių metalinių objektų ir nukreipkite taip, kad sumažintumėte kliūtis; įsitikinkite, kad jūsų prieigos taškas palaiko 802.11ax ir 6 GHz juostą, norint pasiekti aukščiausią spartą. Laikykite tvarkykles atnaujintas ir vadovaukitės Shuttle montavimo instrukcijomis Cube sistemoms, kad išvengtumėte suderinamumo problemų.
