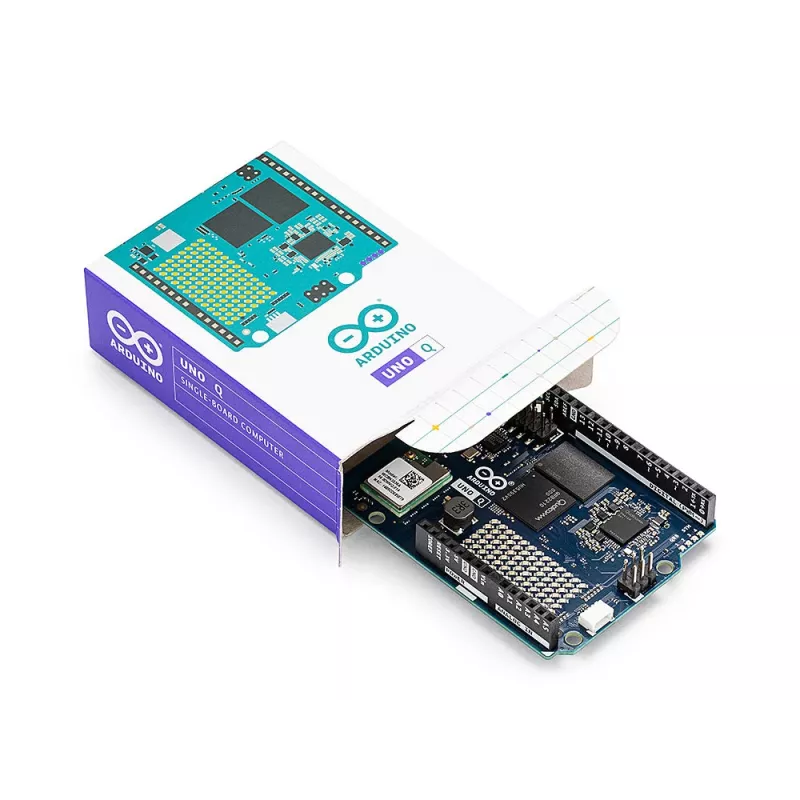

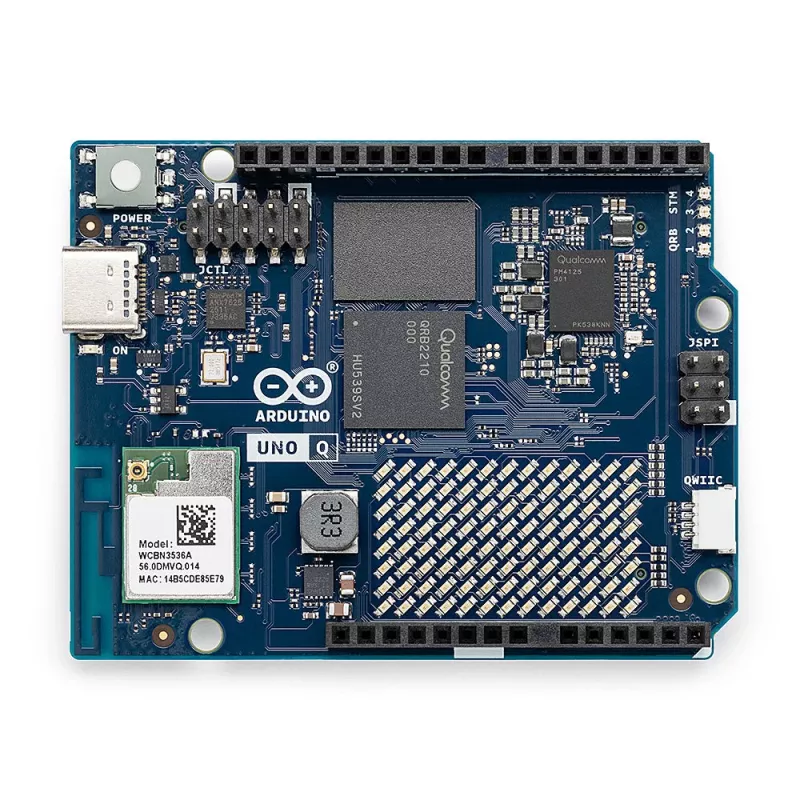

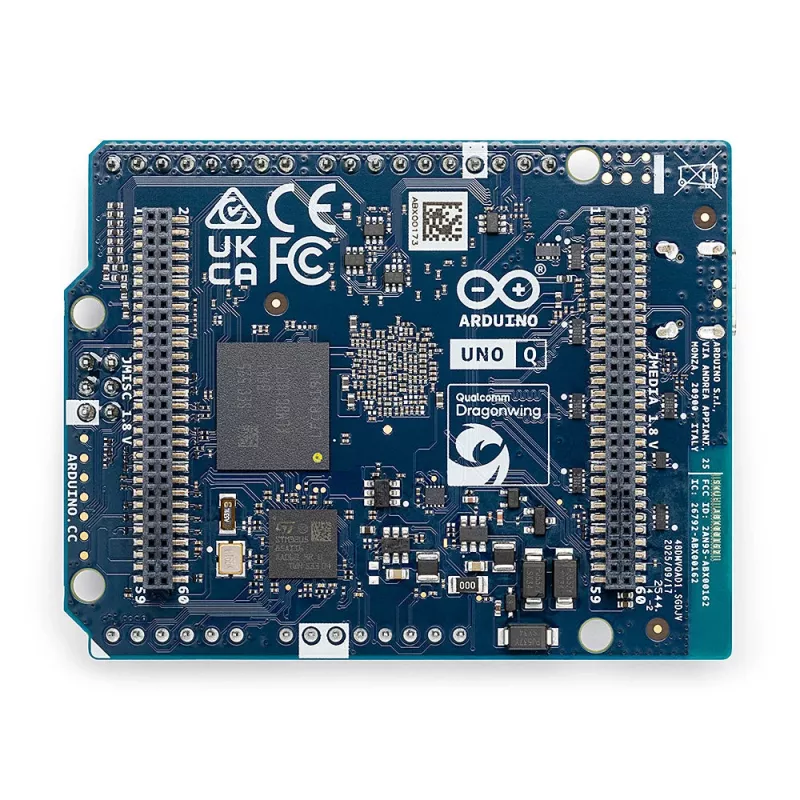

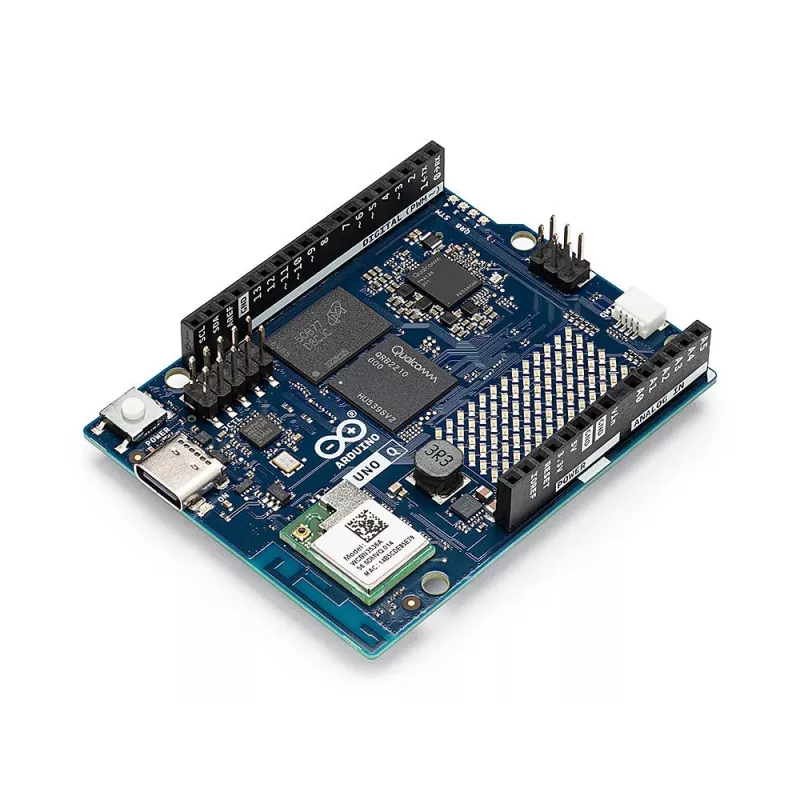

Arduino Uno Q 4GB plėtros plokštė (ABX00173)

48 MHz Renesas RA4M1 mikrovaldiklis su ARM Cortex-M4 branduoliu – tai, ką gaunate „Arduino Uno Q 4GB“ plokštėje, išlaikant klasikinį Uno Rev3 formos faktorių. Ši plokštė skirta inžinieriams, kurie kuria sujungtus projektus ir vertina stabilų veikimą bei ilgalaikį palaikymą.

Privalumai profesionalams

• 32 bitų ARM Cortex-M4 procesorius užtikrina našumą, kurio pakanka sudėtingesniems algoritmams.
• 256 KB „flash“ ir 32 KB SRAM leidžia patogiai vykdyti programas be dažno resursų stebėjimo.
• USB-C jungtis su apsauga nuo viršsrovės – saugus maitinimas ir programavimas.
• CAN sąsaja atveria kelią į pramonines ir automobilių sistemas.
• SWD derinimo lizdas palengvina žemo lygio programinės įrangos kūrimą.

Kam tinka

Plokštė skirta embedded kūrėjams, mokytojams ir studentams, taip pat inžinieriams, kurie kuria prototipus su UART, I2C, SPI ar CAN moduliais. Ji puikiai tinka robotikos, variklių valdymo ir pramoninio valdymo projektams, kur reikalingas patikimas 5 V maitinimas ir standartinis Uno formos faktorius.

Pagrindinės specifikacijos

• Mikrovaldiklis: Renesas RA4M1 (ARM Cortex-M4)
• Darbo įtampa: 5 V
• Įėjimo įtampa (VIN): 6–24 V
• Skaitmeniniai I/O kontaktai: 14
• PWM skaitmeniniai I/O kontaktai: 6
• Analoginiai įėjimo kontaktai: 6
• Flash atmintis: 256 KB
• SRAM: 32 KB
• EEPROM: 8 KB
• Takto dažnis: 48 MHz
• USB jungtis: USB-C
• Ryšio sąsajos: UART, I2C, SPI, CAN
• Derinimas: SWD lizdas
• Formos faktorius: Arduino Uno Rev3

Naudojimas

Plokštę maitinkite per USB-C arba išorinį DC lizdą (6–24 V). Programuokite per USB-C, naudodami Arduino IDE arba kitą suderinamą aplinką. Prijunkite jutiklius prie analoginių įėjimų, vykdiklius – prie skaitmeninių išėjimų, o sudėtingesnius modulius – per UART, I2C, SPI ar CAN. SWD lizdą naudokite firmware derinimui su išoriniu programuotoju.

Svarbu žinoti

Plokštė suderinama su Arduino Uno Rev3 formos faktoriumi, todėl galite naudoti daugelį esamų skydų ir priedų. USB porto apsauga nuo viršsrovės apsaugo plokštę kūrimo metu.

Patarimas: prieš jungdami išorinius modulius, įsitikinkite, kad jų loginiai lygiai atitinka 5 V. Jei naudojate 3,3 V įrenginius, naudokite lygių keitiklį. CAN magistralei užtikrinkite tinkamą galinį rezistorių (120 Ω) abiejuose galuose.
