Arduino MKR GPS Shield – GPS registratorius MKR formos plokštėms

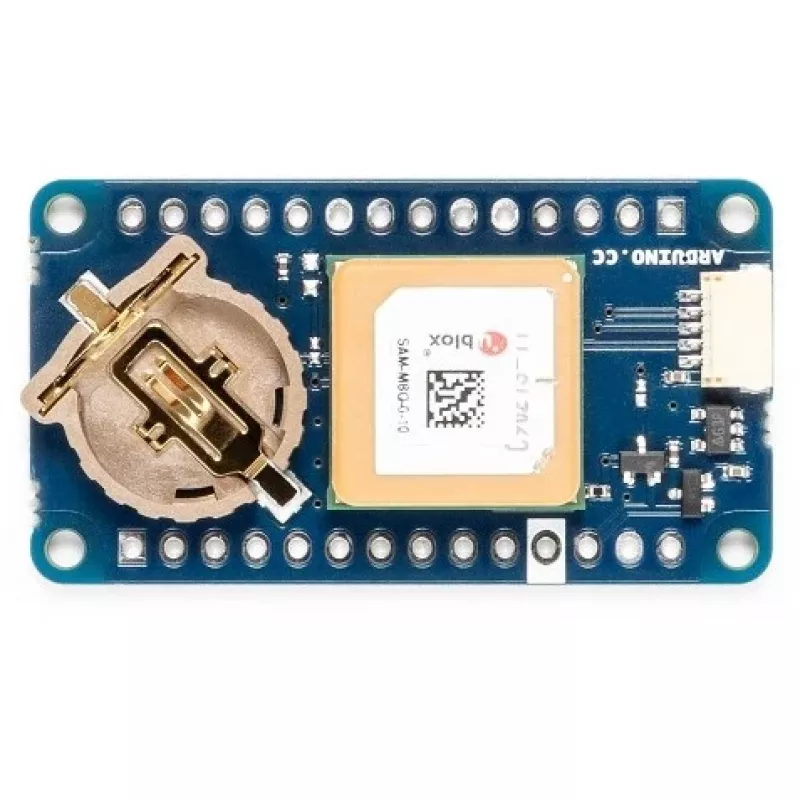

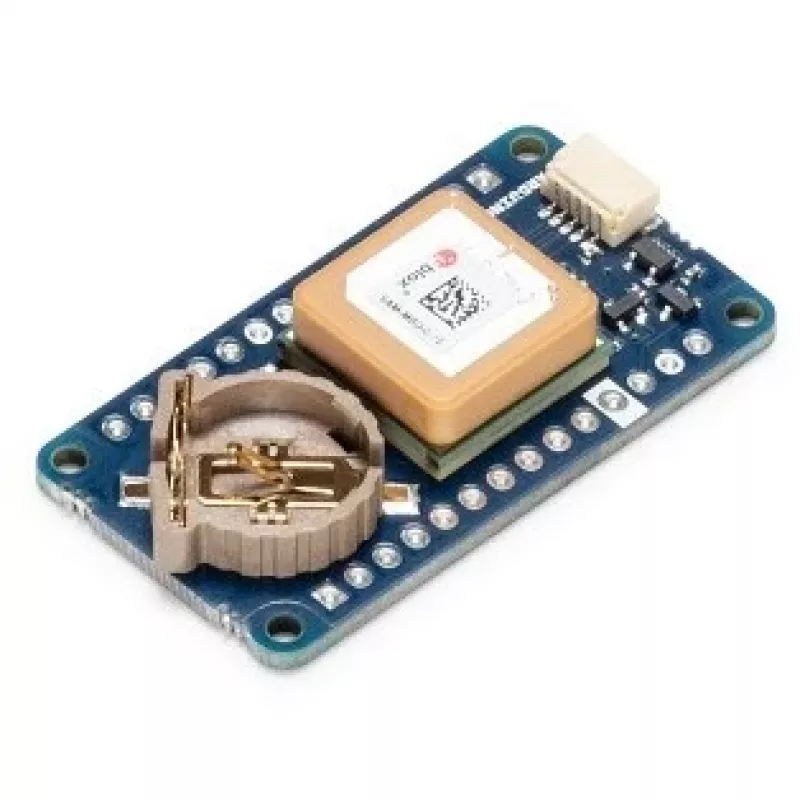

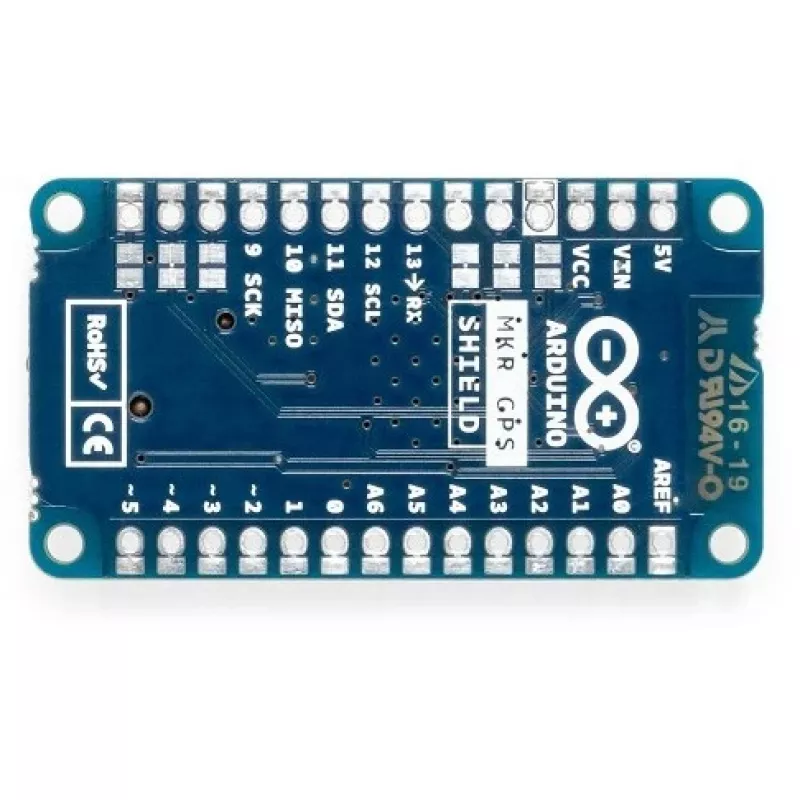

Arduino MKR GPS Shield yra kompaktiškas GPS registratorius, sukurtas ant u‑blox SAM‑M8Q GNSS modulio pagrindo. Jis skirtas naudoti su MKR formos faktoriaus plokštėmis ir palaiko vienalaikį GPS, GLONASS bei Galileo signalų priėmimą, užtikrindamas patikimą padėties nustatymą. Šį skydą galima tiesiogiai uždėti ant MKR plokštės per jungtis arba prijungti prie bet kurios suderinamos plokštės naudojant pridedamą ESLOV kabelį ir jungtį. Dėl mažų matmenų (25 mm × 45 mm) ir svorio (14 g) jis idealiai tinka projektams, kuriuose reikalinga įrenginio lokalizacija ir paprastas „plug‑and‑play“ diegimas.

Privalumai

Integruotas u‑blox SAM‑M8Q imtuvas užtikrina kelių konstelacijų padėties nustatymą, o sąsajos – tiek nuoseklioji (UART), tiek I2C – leidžia lanksčiai bendrauti su Arduino plokštėmis. Skydas montuojamas ant MKR jungčių arba jungiamas per ESLOV kabelį, todėl gali būti naudojamas su įvairiomis pagrindinėmis plokštėmis. Kompaktiškas dydis ir mažas svoris leidžia lengvai pridėti vietos nustatymo funkciją be didelių erdvės ar svorio apribojimų.

Tinka

• Transporto priemonių stebėjimo prototipams ir sekimui
• Aukštų atmosferos sluoksnių ar moksliniams eksperimentams
• Lauko navigacijos ir žygiavimo įrenginiams
• Bet kokiam projektui, reikalaujančiam įrenginio lokalizacijos su Arduino MKR plokštėmis

Pagrindinės specifikacijos

• GNSS modulis: u‑blox SAM‑M8Q (GPS, GLONASS, Galileo)
• Sąsajos: UART (nuoseklioji) per jungtis; I2C per ESLOV kabelį
• Formos faktorius: Arduino MKR suderinamas
• Matmenys: 25 mm (plotis) × 45 mm (gylis)
• Svoris: 14 g
• Gamintojas: Arduino; MPN ASX00017; EAN 7630049201248

Naudojimas

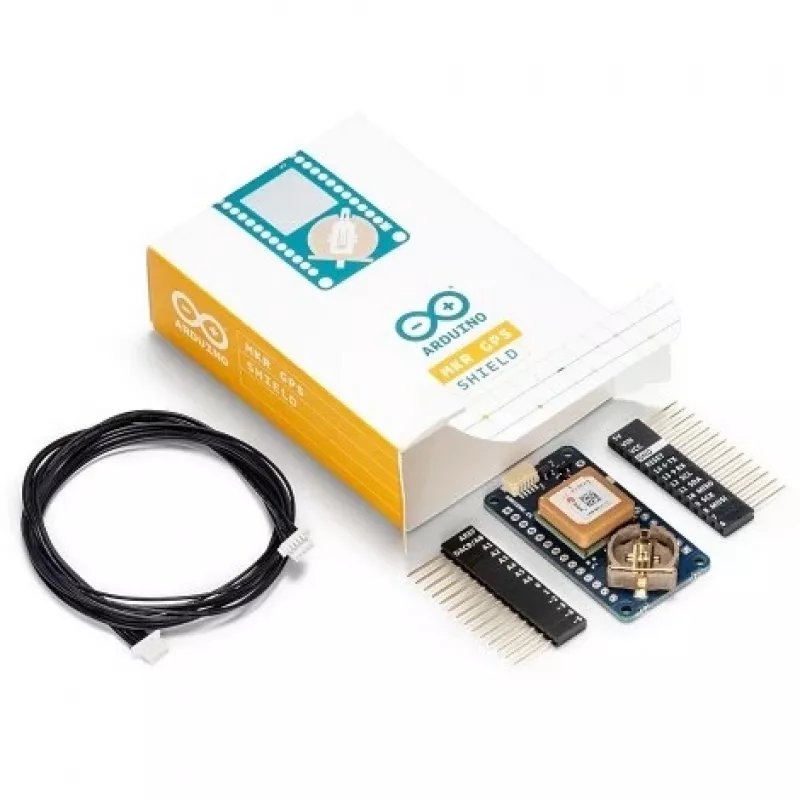

Uždėkite MKR GPS Shield ant Arduino MKR plokštės, sulygiuodami jungtis, arba prijunkite prie suderinamos pagrindinės plokštės naudodami ESLOV kabelį ir jungtį. Jei montuojama ant MKR jungčių, komunikacijai naudokite nuosekliąją (UART) sąsają; jei naudojamas ESLOV kabelis, rinkitės I2C sąsają. Įjunkite pagrindinę plokštę ir inicijuokite GNSS modulį naudodami standartines Arduino bibliotekas arba su u‑blox suderinamą kodą, kad gautumėte padėties duomenis.

Rekomendacijos

Kad palydovinis signalas būtų optimalus, įrenginį pastatykite atvirame danguje ir venkite metalinių kliūčių. Kai skydo negalima tiesiogiai uždėti ant MKR jungčių, naudokite pridedamą ESLOV kabelį. Konfigūracijai ir energijos taupymo nustatymams žr. u‑blox dokumentaciją ir Arduino bibliotekas, pritaikytas jūsų programai.
