Arduino MKR Proto Shield Blue – prototipavimo plokštė MKR serijai

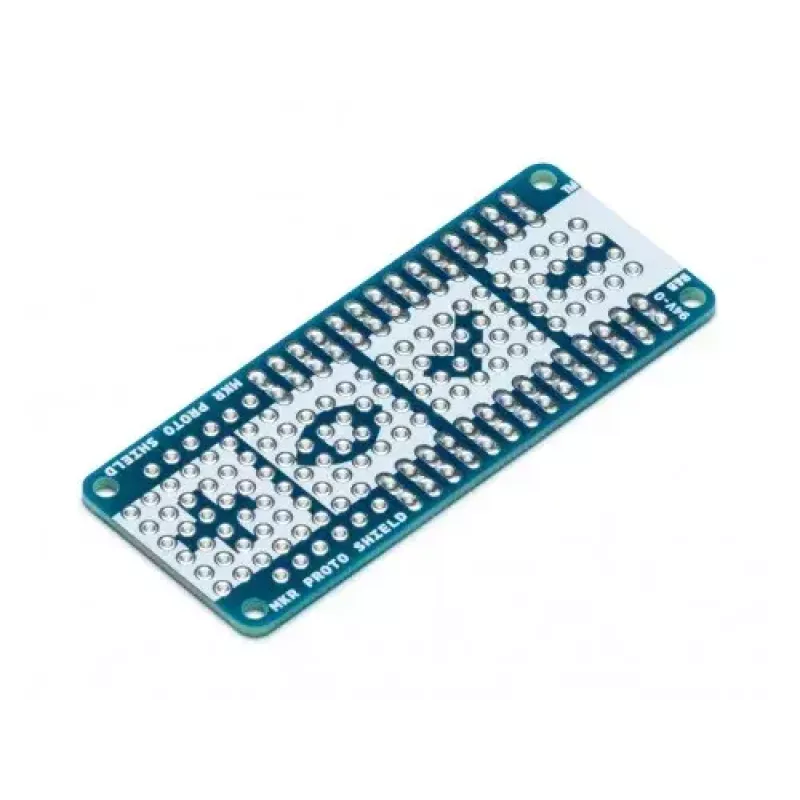

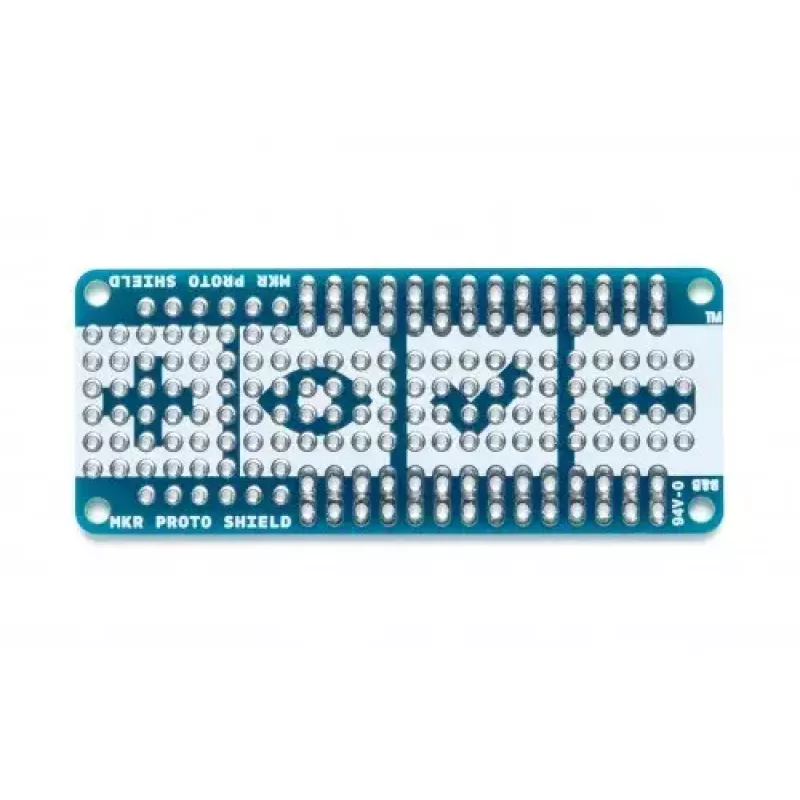

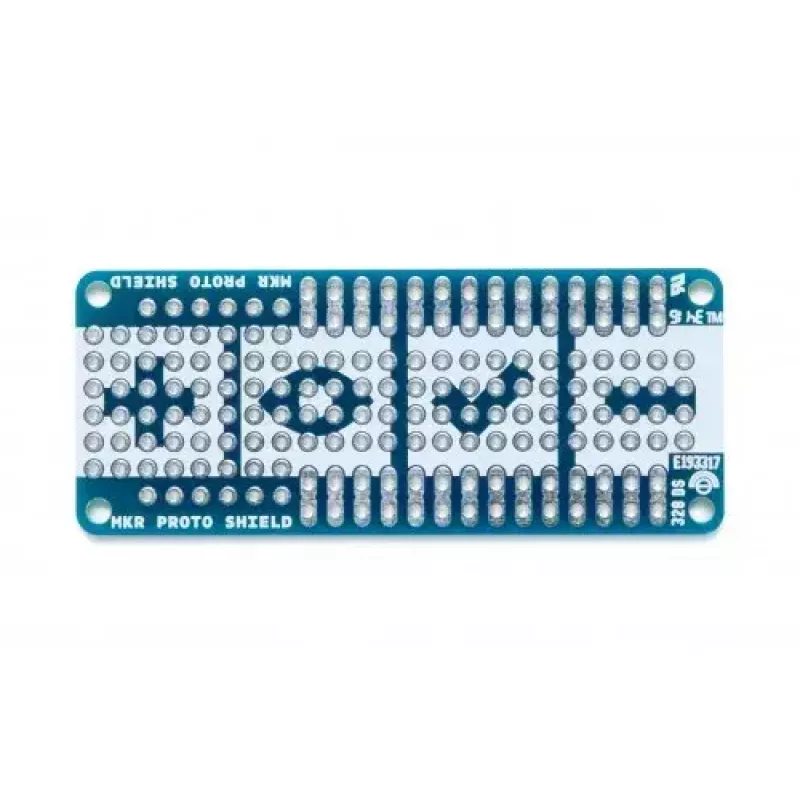

Arduino MKR Proto Shield Blue – tai kompaktiška prototipavimo plokštė, skirta Arduino MKR plokštėms. Ji tiesiogiai jungiama prie MKR plokštės naudojant komplekte esančias moteriškas ir vyriškas jungtis, išveda visus MKR plokštės kontaktus į patogias jungtis ir suteikia litavimo lauką su standartiniu 0,1 colio (2,54 mm) tinkleliu. Dėl mažų matmenų (25 mm × 61,5 mm) ir lengvo svorio (apie 13 g) ji puikiai tinka greitam grandinių išdėstymui ir komponentų montavimui erdvės ribotuose projektuose.

Privalumai

Plokštė dubliuoja visus MKR kontaktus, supaprastina litavimą dėl reguliaraus tinklelio ir montuojama tiesiai ant MKR formato naudojant komplektuojamas jungtis. Kompaktiškas dydis ir lengvas svoris leidžia ją naudoti ten, kur vietos mažai, tačiau išlaikomas pilnas priėjimas prie visų signalų jutikliams, pavaroms ir ryšio moduliams.

Tinkamumas

• Greitas prototipavimas su Arduino MKR plokštėmis
• Jutiklių, modulių ir atskirų komponentų testavimas bei jungimas
• Kompaktiški įterptiniai projektai, reikalaujantys litavimo

Pagrindinės techninės specifikacijos

• Suderinamumas: Arduino MKR serijos plokštės
• Matmenys: 25 mm (plotis) × 61,5 mm (gylis)
• Svoris: apie 13 g

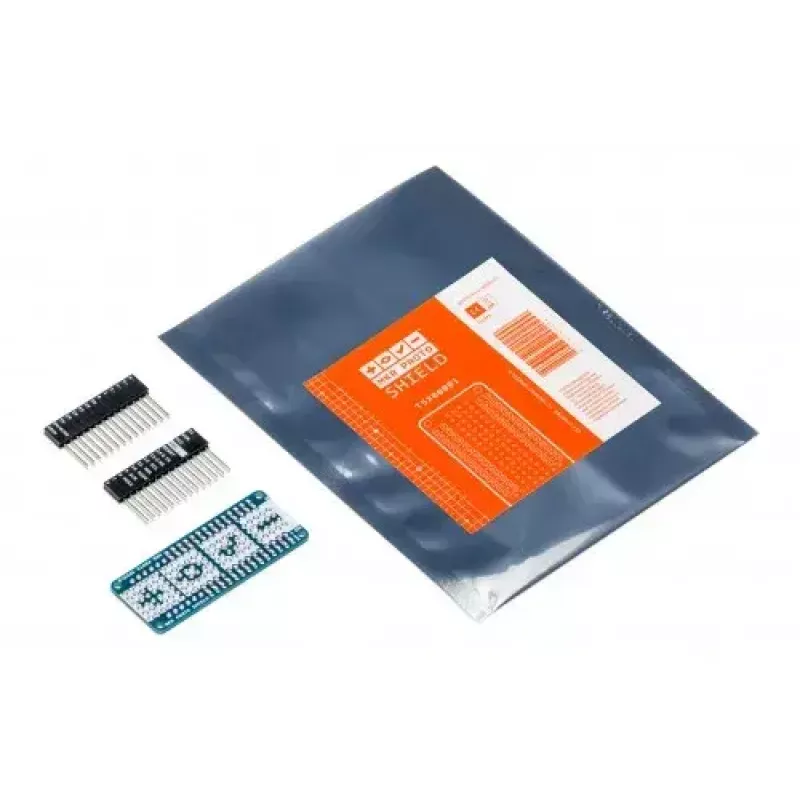

• Jungtys: komplekte moteriškos ir vyriškos jungtys tiesioginiam prijungimui
• Prototipavimo laukas: litavimo angos 0,1 colio (2,54 mm) tinkleliu
• Gamintojas: Arduino, MPN TSX00001, EAN 8137470202442

Naudojimas

Pritvirtinkite komplekte esančias moteriškas ir vyriškas jungtis prie prototipavimo plokštės (jei jos jau nėra sumontuotos), sulygiuokite plokštę su MKR plokštės kontaktais ir suspauskite jungtis, kol plokštė tvirtai užsifiksuos. Prototipavimo metu naudokite dubliuotus kontaktus trumpikliams ar komponentams prijungti. Nuolatiniams jungimams lituokite komponentus ant 0,1 colio tinklelio lauko, laikydamiesi teisingos poliškumo ir signalų trasavimo.

Rekomendacijos

Plokštė skirta žemos įtampos prototipavimui su Arduino MKR plokštėmis. Naudokite ESD apsaugos priemones dirbdami su komponentais, prieš įjungdami maitinimą patikrinkite maitinimo ir signalų jungtis. Nuolatiniams įrenginiams litavimo vietas reikia patikrinti, o sunkesniems komponentams ar kabeliams naudoti įtempimo mažinimo priemones.
