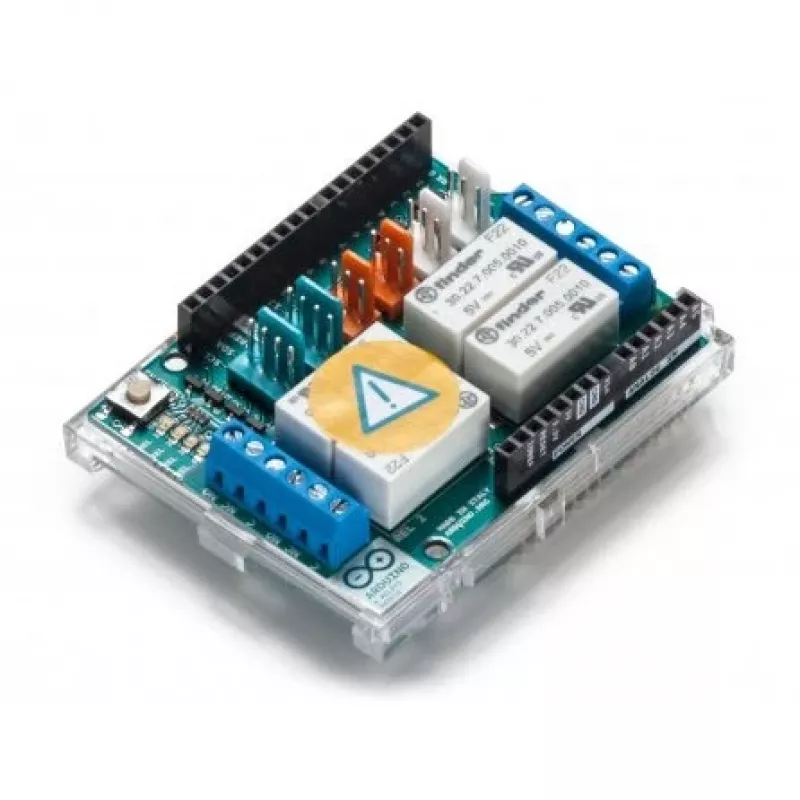

Arduino 4 relių skydas A000110

Arduino 4 relių skydas (A000110) yra praplečiamasis modulis, skirtas valdyti didesnės galios apkrovas, kurių negalima tiesiogiai valdyti Arduino skaitmeniniais išėjimais. Jame integruoti keturi mechaniniai SPDT reliai su normaliai atvirais (NO) ir normaliai uždarytais (NC) kontaktais bei būsenos LED indikatoriais kiekvienam kanalui. Skydas turi CE ir FC sertifikatus, matmenys 53 mm × 68,5 mm, svoris apie 44 g – puikiai tinka kompaktiškiems automatizavimo ir valdymo projektams.

Privalumai

Vienoje plokštėje turite keturis nepriklausomus relius, leidžiančius vienu metu valdyti kelis įrenginius. Kiekvienas relis turi tiek normaliai atvirus (NO), tiek normaliai uždarytus (NC) kontaktus, užtikrinančius lankstų prijungimą. Integruoti LED indikatoriai akimirksniu parodo relių būseną, o plokštė suprojektuota taip, kad būtų lengvai montuojama ant suderinamų Arduino plokščių. Kompaktiški matmenys ir mažas svoris palengvina integraciją tiek prototipuose, tiek nuolatinėse instaliacijose.

Tinka

• Namų automatizavimui – šviesų, ventiliatorių ir prietaisų perjungimui
• Pramoniniam valdymui – variklių, vožtuvų ir pavarų valdymui (neviršijant relių parametrų)
• Prototipavimui ir edukaciniams projektams, kai reikia valdyti tinklo ar didelės srovės apkrovas

Pagrindinės specifikacijos

• Modelis: Arduino 4 relių skydas A000110
• Reliai: 4 × SPDT (NO ir NC kontaktai)
• Sertifikatai: CE, FC
• Matmenys: 53 mm (plotis) × 68,5 mm (gylis)
• Svoris: apie 44 g
• Suderinamumas: skirta montuoti ant Arduino pagrindinių plokščių
• Indikatoriai: 4 būsenos LED (po vieną kiekvienam reliui)

Kaip naudoti

Uždėkite skydą ant suderinamos Arduino plokštės, sulygiuodami kaiščius ir švelniai spausdami, kol jis tvirtai atsisės. Prijunkite įrenginius prie relių gnybtų naudodami tinkamo skerspjūvio laidus, atitinkančius perjungiamą įtampą ir srovę. Valdykite relius per Arduino skaitmeninius išėjimus pagal plokštės kontaktų išdėstymą; išsamesnė informacija pateikiama oficialioje Arduino dokumentacijoje. Įsitikinkite, kad išorinės apkrovos neviršija relių kontaktų leistinų verčių ir, jei reikia, užtikrinkite bendrą įžeminimą.
