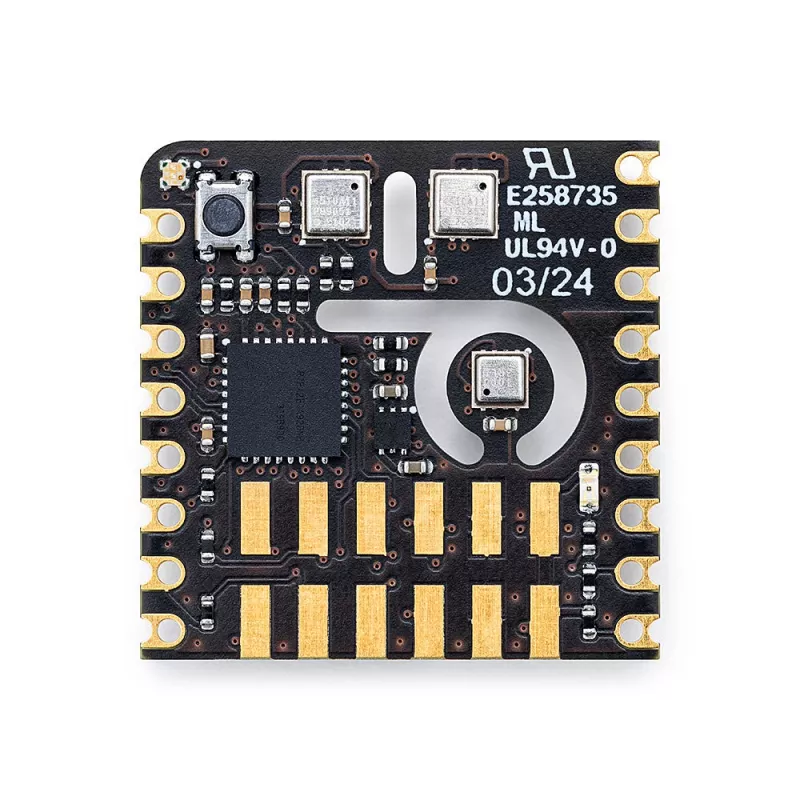

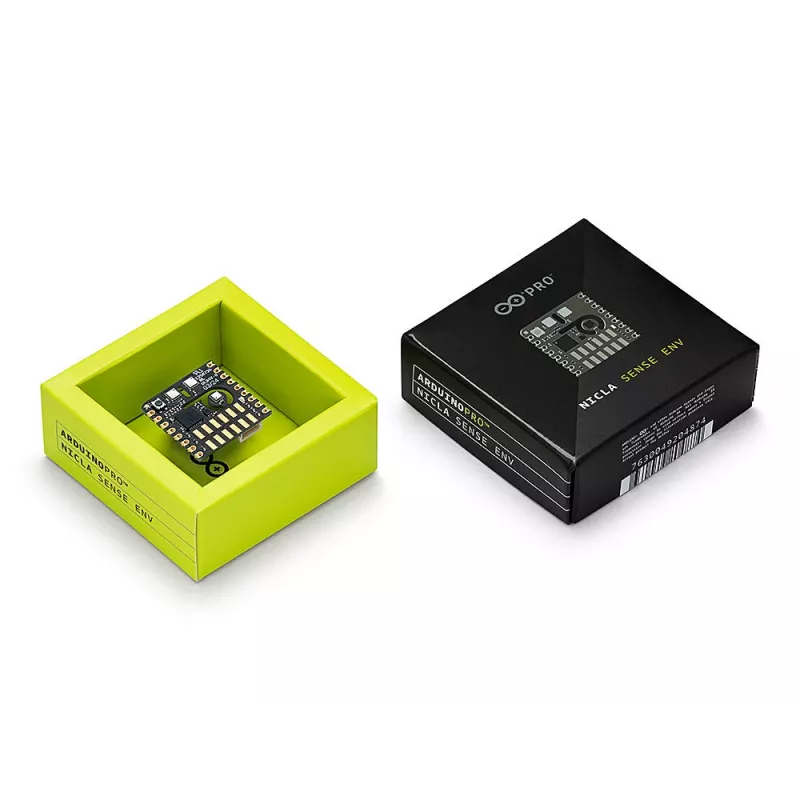

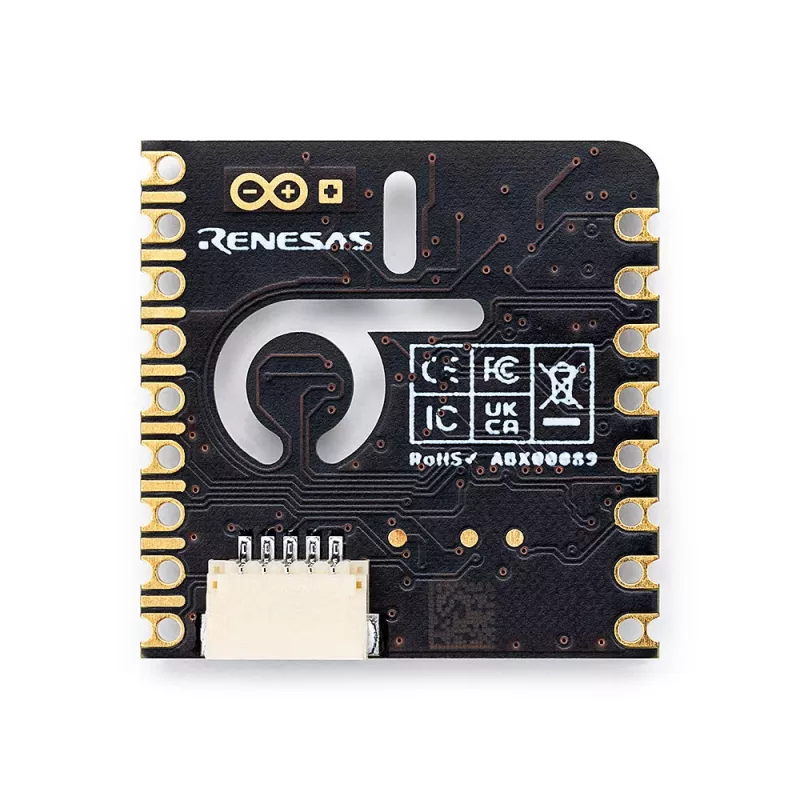

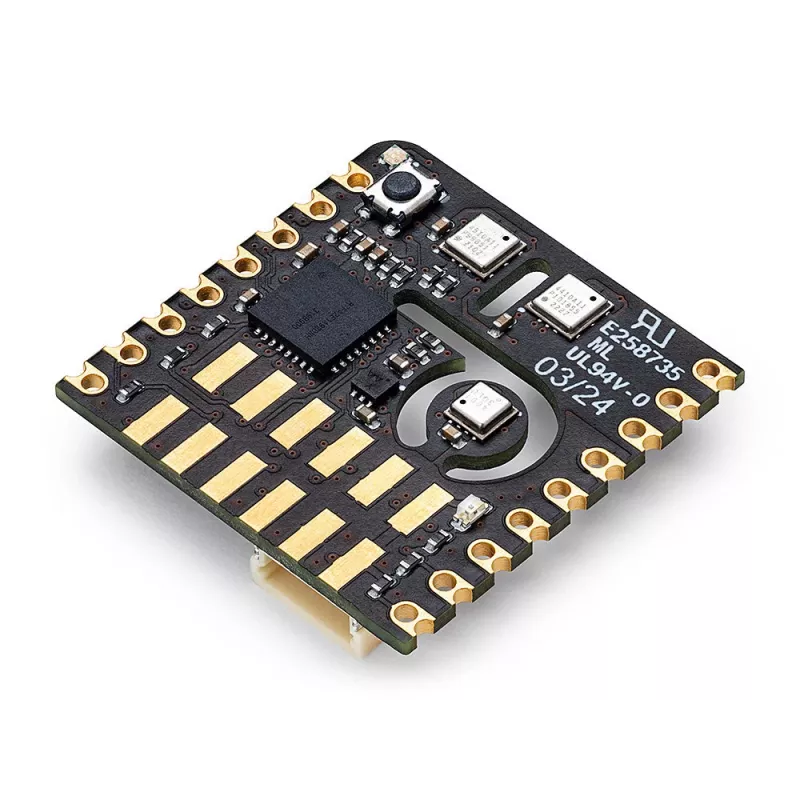

Arduino Nicla Sense Env plokštė ABX00089

Nuotolinio aplinkos stebėjimo stotys dažnai susiduria su kompromisu: norint gauti oro kokybės, temperatūros, drėgmės ir judesio duomenis, reikia kelių atskirų jutiklių, mikrokontrolerio ir belaidžio ryšio modulio, o tai didina energijos suvartojimą ir užima daug vietos. Arduino Nicla Sense Env ABX00089 sujungia visa tai vienoje 22,86 x 22,86 mm plokštėje, todėl galima kurti kompaktiškus, mažai energijos naudojančius įrenginius, tinkančius nešiojamoms ir erdvės apribotoms sistemoms.

Privalumai profesionalams

• Dviejų branduolių STM32H747XI mikrovaldiklis (Cortex-M7 480 MHz ir Cortex-M4 240 MHz) užtikrina didelį apdorojimo našumą, reikalingą jutiklių duomenų apdorojimui realiuoju laiku.
• Integruoti Bosch BMI270 (6 ašių akselerometras ir giroskopas), Bosch BME688 (dujos, temperatūra, drėgmė, slėgis) ir STMicroelectronics VL53L1CB (laiko skrydžio jutiklis atstumui ir apšvietimui matuoti) jutikliai leidžia rinkti įvairiapusius duomenis be papildomų komponentų.
• Wi-Fi ir Bluetooth Low Energy (BLE) 5.2 ryšys palaiko lanksčias belaidžio ryšio galimybes.
• NXP SE050C2 saugos elementas užtikrina kriptografines operacijas, tinkančias saugiam duomenų perdavimui.
• 16 MB išorinė QSPI „flash“ atmintis ir 8 MB išorinė QSPI PSRAM leidžia saugoti didelius duomenų kiekius ir vykdyti sudėtingesnes programas.
• USB-C jungtis, 10 skaitmeninių I/O kontaktų, 6 analoginiai įėjimai, I2C, SPI, UART sąsajos palengvina integraciją su išoriniais moduliais.
• Maitinimo įtampa nuo 3,7 V iki 6 V, palaikomas vienos celės Li-Po akumuliatorius su JST-PH 2 kontaktų jungtimi, todėl tinka nešiojamiems sprendimams.
• Darbinė temperatūra nuo -20 °C iki +85 °C leidžia naudoti įvairiose aplinkose.

Kam skirta

Ši plokštė skirta inžinieriams, IoT kūrėjams ir technologijų entuziastams, kuriantiems aplinkos stebėjimo sistemas, nešiojamus sveikatos ir aktyvumo stebėjimo prietaisus, išmaniojo pastato IoT krašto mazgus, judesio ir gestų atpažinimo sprendimus. Dėl mažo dydžio ir integruotų jutiklių ji puikiai tinka prototipų kūrimui, kai svarbus greitas rezultatas ir energijos taupymas.

Naudojimas

Plokštė programuojama naudojant Arduino IDE ir Arduino bibliotekas. Ji suderinama su Nicla šeimos ekosistema. Norint pradėti, pakanka prijungti plokštę prie kompiuterio per USB-C arba maitinti iš Li-Po akumuliatoriaus. Jutiklių duomenys nuskaitomi per I2C, SPI ar UART sąsajas, o belaidis ryšys leidžia perduoti duomenis į debesį ar kitus įrenginius.

Svarbiausios specifikacijos

• Mikrovaldiklis: STM32H747XI (dviejų branduolių Cortex-M7 ir Cortex-M4)
• Cortex-M7 taktinis dažnis: 480 MHz
• Cortex-M4 taktinis dažnis: 240 MHz
• Vidinė „flash“ atmintis: 2 MB
• Išorinė QSPI „flash“ atmintis: 16 MB
• Vidinė SRAM: 1 MB
• Išorinė QSPI PSRAM: 8 MB
• Belaidis ryšys: Wi-Fi, Bluetooth Low Energy (BLE) 5.2
• IMU jutiklis: Bosch BMI270 (6 ašių akselerometras ir giroskopas)
• Aplinkos jutiklis: Bosch BME688 (dujos, temperatūra, drėgmė, slėgis)
• Artumo ir aplinkos apšvietimo jutiklis: STMicroelectronics VL53L1CB (laiko skrydžio)
• Saugos elementas: NXP SE050C2
• USB jungtis: USB-C
• Įėjimo įtampa (VIN): 3,7 V – 6 V
• Akumuliatoriaus palaikymas: Li-Po vienos celės (JST-PH 2 kontaktų jungtis)
• Skaitmeniniai I/O kontaktai: 10
• Analoginiai įėjimo kontaktai: 6
• Ryšio sąsajos: I2C, SPI, UART
• Formos faktorius: Nicla (22,86 x 22,86 mm)
• Darbinė temperatūra: -20 °C iki +85 °C

Patarimas: planuodami maitinimą iš Li-Po akumuliatoriaus, atkreipkite dėmesį į JST-PH jungties poliškumą – neteisingas prijungimas gali pažeisti plokštę. Taip pat rekomenduojame naudoti oficialias Arduino bibliotekas, kurios užtikrina sklandų jutiklių veikimą ir palengvina programavimą.
