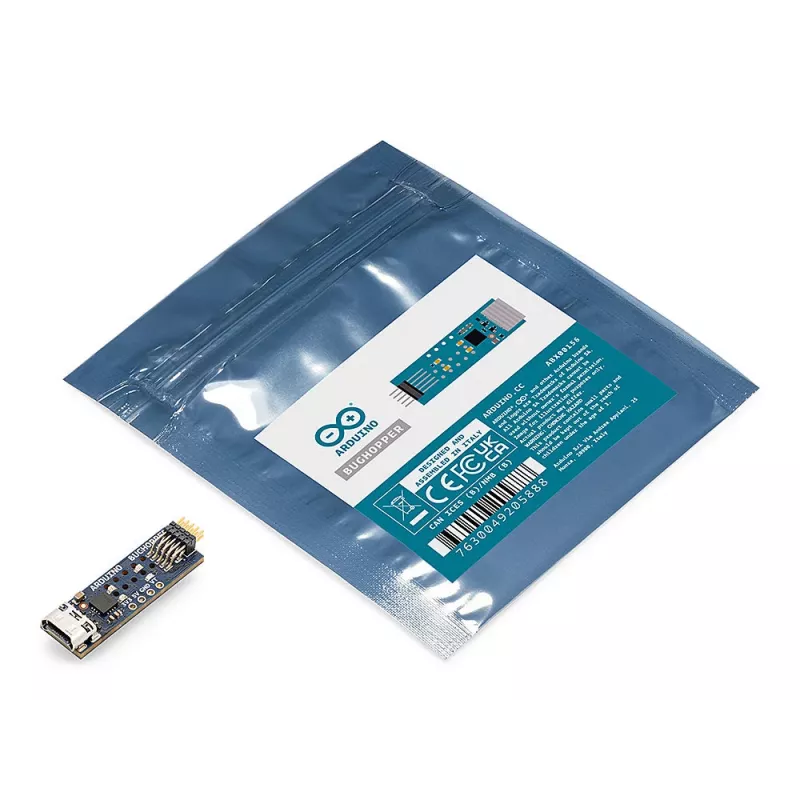

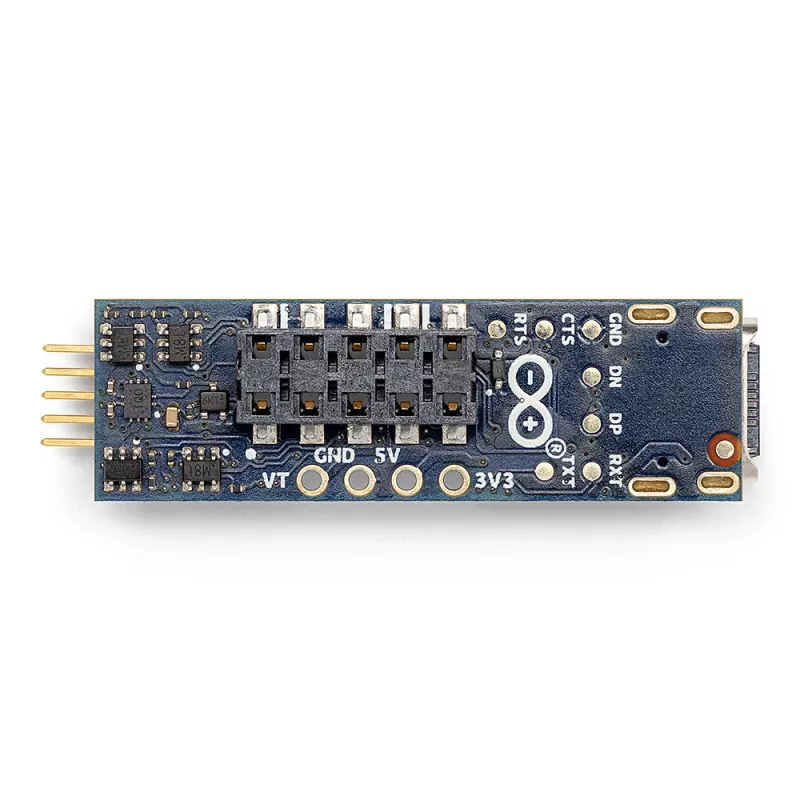

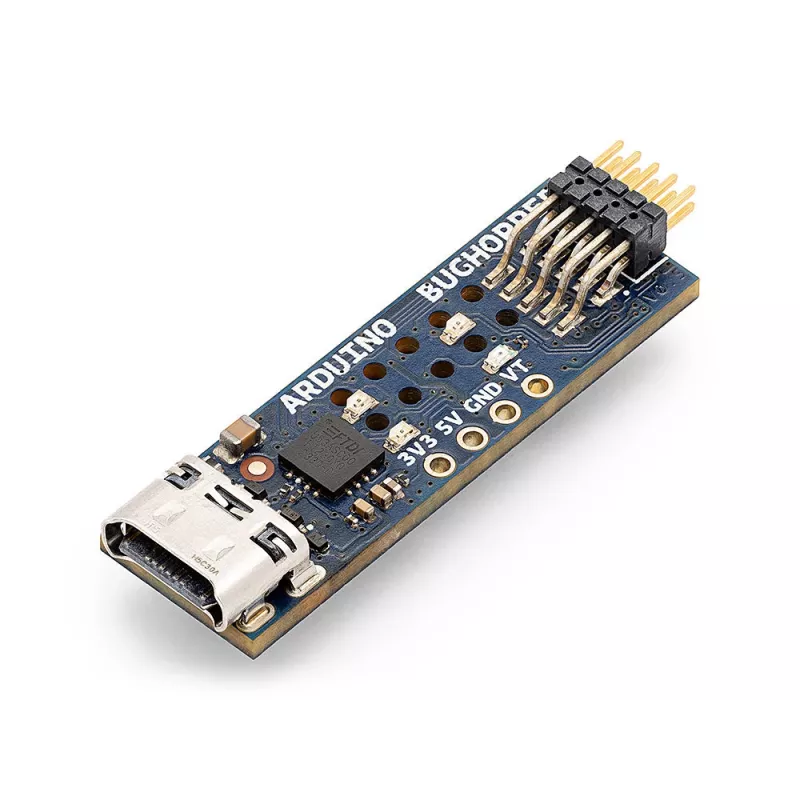

Arduino BugHopper™ ABX00156 plėtros plokštė

48 MHz taktinis dažnis ir integruotas ličio polimero (LiPo) akumuliatoriaus įkroviklis MCP73831 – štai kas išskiria Arduino BugHopper™ ABX00156 iš kitų Feather formos faktoriaus plokščių. Ši plokštė su Microchip ATSAMD21G18A ARM Cortex-M0+ procesoriumi sukurta taip, kad jūsų nešiojami ir autonominiai projektai veiktų ilgai ir patikimai.

Privalumai, svarbūs profesionalams

BugHopper™ siūlo subalansuotą specifikacijų rinkinį, leidžiantį sutelkti dėmesį į sprendimo logiką, o ne į maitinimo grandinių projektavimą:

• Integruotas LiPo įkroviklis – tiesiog prijunkite JST-PH 2 kontaktų akumuliatorių ir plokštė bus įkraunama per Micro-USB. Nereikia išorinių modulių.
• Qwiic/STEMMA QT jungtis – vienu kabeliu prijunkite I2C jutiklius ar vykdymo įtaisus, išvengdami litavimo ir laidų painiavos.
• 20 skaitmeninių I/O kontaktų (iš jų 6 analoginiai įėjimai su 12 bitų ADC ir 20 PWM kanalų) – pakankamai lankstumo valdyti varikliams, šviesos diodams, jutikliams.
• 256 KB „flash“ atminties ir 32 KB SRAM – užtenka sudėtingesnei programinei įrangai, duomenų registravimui buferyje.
• SWD derinimo sąsaja – profesionaliam derinimui ir programavimui.

Kam tinka

• Nešiojami IoT įrenginiai ir dėvimi sprendimai, kuriems reikalingas ilgas baterijos veikimas.
• Greitas prototipų kūrimas naudojant Arduino IDE arba CircuitPython.
• Mokomieji projektai, kuriuose svarbus mažas energijos suvartojimas.
• Jutiklių duomenų registravimas ir nuotolinis stebėjimas.

Pagrindinės specifikacijos

• Mikrovaldiklis: Microchip ATSAMD21G18A (ARM Cortex-M0+)
• Taktinis dažnis: 48 MHz
• Flash atmintis: 256 KB
• SRAM: 32 KB
• Darbinė įtampa: 3,3 V
• Skaitmeniniai I/O kontaktai: 20
• Analoginiai įėjimai: 6 (12 bitų ADC)
• PWM kanalai: 20
• Sąsajos: UART, SPI, I2C
• USB jungtis: Micro-USB
• Akumuliatoriaus jungtis: JST-PH 2 kontaktų LiPo
• Integruotas LiPo įkroviklis: MCP73831
• Qwiic/STEMMA QT jungtis: yra
• Derinimo sąsaja: SWD
• Integruoti šviesos diodai: maitinimo, įkrovimo, naudotojo (13 kontaktas)
• Įėjimo įtampa (VIN): 3,7 V – 6 V
• Suderinamumas: Arduino IDE, CircuitPython

Kaip naudoti

Plokštė paruošta darbui iš karto: prijunkite prie kompiuterio per Micro-USB ir galite programuoti. Jei kuriate autonominį įrenginį, prijunkite LiPo akumuliatorių prie JST-PH jungties – plokštė automatiškai persijungs maitinimo šaltinius ir įkraus bateriją, kai bus prijungtas USB. Qwiic/STEMMA QT jungtis leidžia greitai pridėti jutiklių be litavimo. Naudokite SWD derinimo galvutę, kai reikia išsamesnės analizės.

Patarimas: norėdami maksimaliai išnaudoti BugHopper™ energijos taupymo galimybes, išjunkite nenaudojamus periferinius įrenginius ir naudokite ATSAMD21G18A miego režimus. Tai prailgins baterijos veikimo laiką net kelis kartus.
