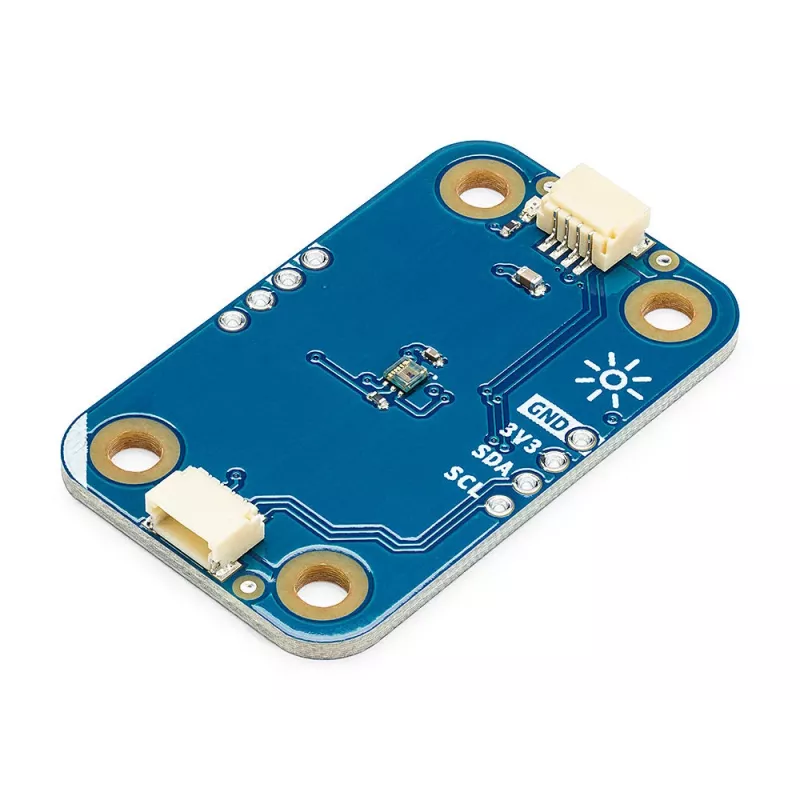

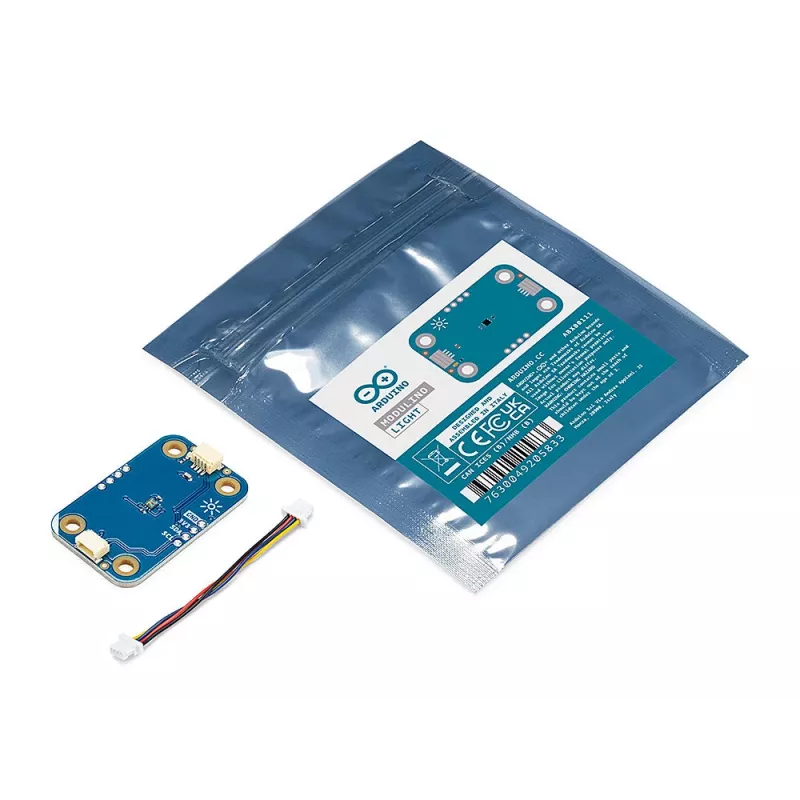

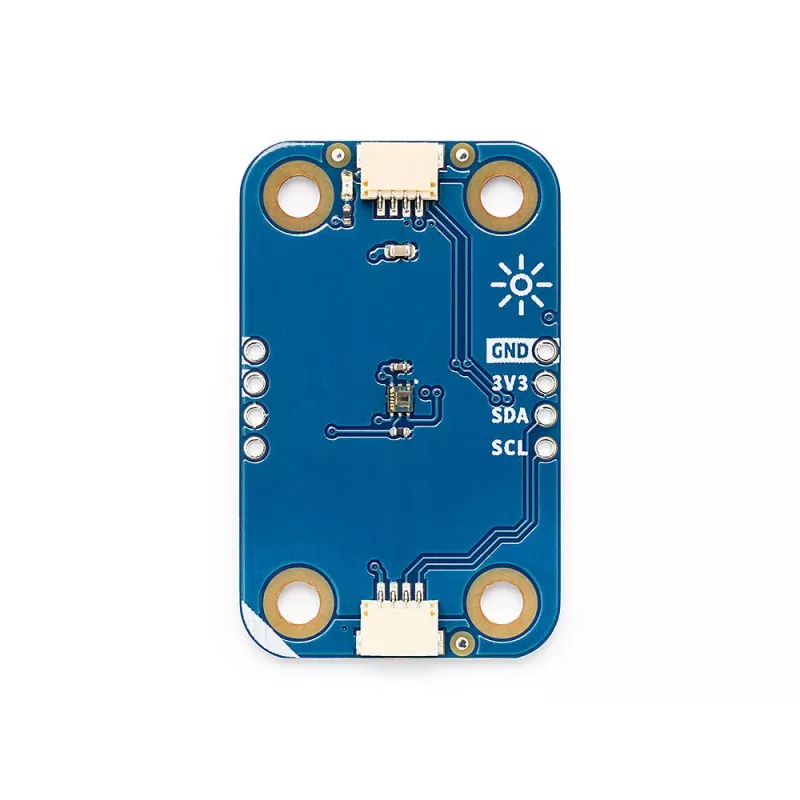

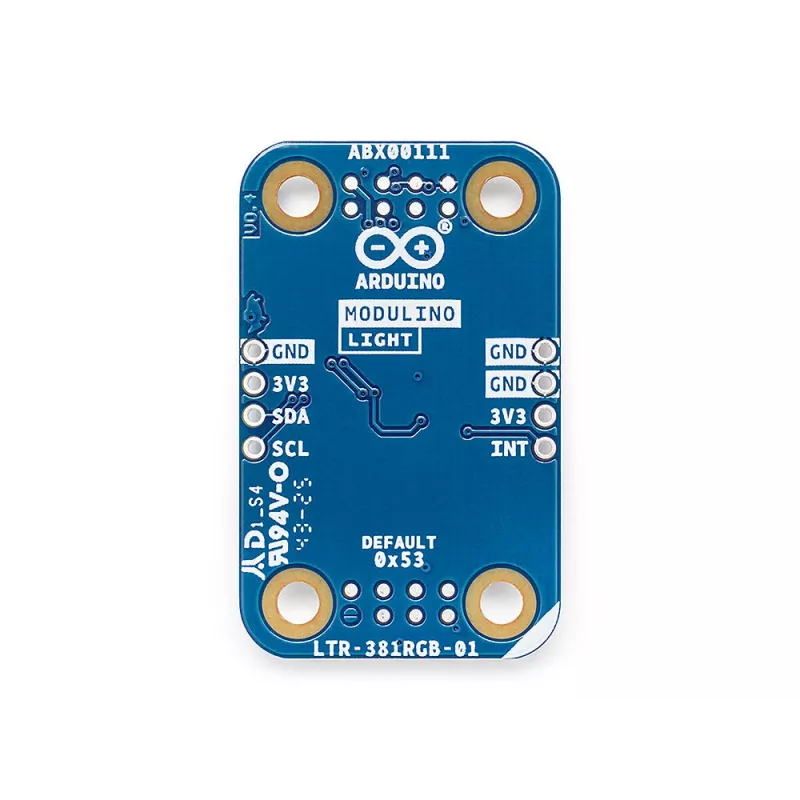

Arduino ABX00111 Modulino Light mikrovaldiklių plokštė

ATmega4809 branduolys su 20 MHz taktiniu dažniu – tai, ko reikia greitam prototipavimui ir stabiliai veikiantiems įterptiniams sprendimams. Arduino ABX00111 Modulino Light suprojektuota taip, kad tilptų ten, kur vietos mažai, o funkcionalumo reikia daug: 14 skaitmeninių įėjimų/išėjimų, 8 analoginiai įėjimai ir 14 PWM kanalų leidžia vienu metu valdyti jutiklius, vykdiklius ir ryšio modulius.

Privalumai profesionalams

Plokštė veikia 5 V logikos įtampa, o maitinimo įtampos diapazonas nuo 7 V iki 21 V (VIN) užtikrina suderinamumą su įvairiais šaltiniais – nuo USB maitinimo iki pramoninių maitinimo blokų. Integruota 48 KB „flash“ atmintis ir 6 KB SRAM suteikia pakankamai erdvės kodui ir kintamiesiems, todėl nereikia rinktis kompromisų tarp funkcijų skaičiaus ir našumo. 256 baitų EEPROM leidžia išsaugoti konfigūraciją ar kalibravimo duomenis net išjungus maitinimą.

Kam skirta

• Mokymo įstaigoms ir techninio ugdymo laboratorijoms
• Greitam mikrovaldiklių sistemų prototipavimui
• IoT kraštiniams mazgams ir jutiklių duomenų rinkimui
• Projektams, kuriems reikia kompaktiškos Arduino suderinamos plokštės

Pagrindinės specifikacijos

• Mikrovaldiklis: ATmega4809
• Architektūra: 8 bitų AVR
• Darbinė įtampa: 5 V
• Įėjimo įtampa (VIN): 7–21 V
• Skaitmeniniai I/O kontaktai: 14
• PWM skaitmeniniai I/O kontaktai: 14
• Analoginiai įėjimo kontaktai: 8
• Nuolatinė srovė vienam I/O kontaktui: 20 mA
• „Flash“ atmintis: 48 KB
• SRAM: 6 KB
• EEPROM: 256 baitai
• Taktinis dažnis: 20 MHz
• USB jungtis: Micro USB
• Ryšio sąsajos: UART, SPI, I2C
• Formos faktorius: Arduino Nano
• LED_BUILTIN kontaktas: 13
• Įkroviklis (bootloader): Optiboot

Naudojimas

Plokštė suderinama su Arduino Nano formos faktoriumi, todėl ją galima tiesiogiai montuoti į jau esančius projektus ar maketus. Programuojama per Micro USB jungtį naudojant standartinę Arduino IDE aplinką. Dėl UART, SPI ir I2C sąsajų lengvai jungiama prie išorinių modulių – jutiklių, ekranų, radijo ryšio modulių. 13 kontaktas su LED_BUILTIN leidžia greitai testuoti programos veikimą be papildomų komponentų.

Patarimas: jei projektuojate įrenginį, maitinamą iš 12 V ar 24 V šaltinio, naudokite VIN kontaktą – jis priima iki 21 V, tačiau įsitikinkite, kad srovė neviršija 20 mA vienam I/O kontaktui. Mokymo tikslais pradėkite nuo paprastų LED mirksėjimo programų, o vėliau pereikite prie jutiklių duomenų nuskaitymo per I2C – taip studentai greičiau įsisavins tiek skaitmeninius, tiek analoginius įėjimus.
