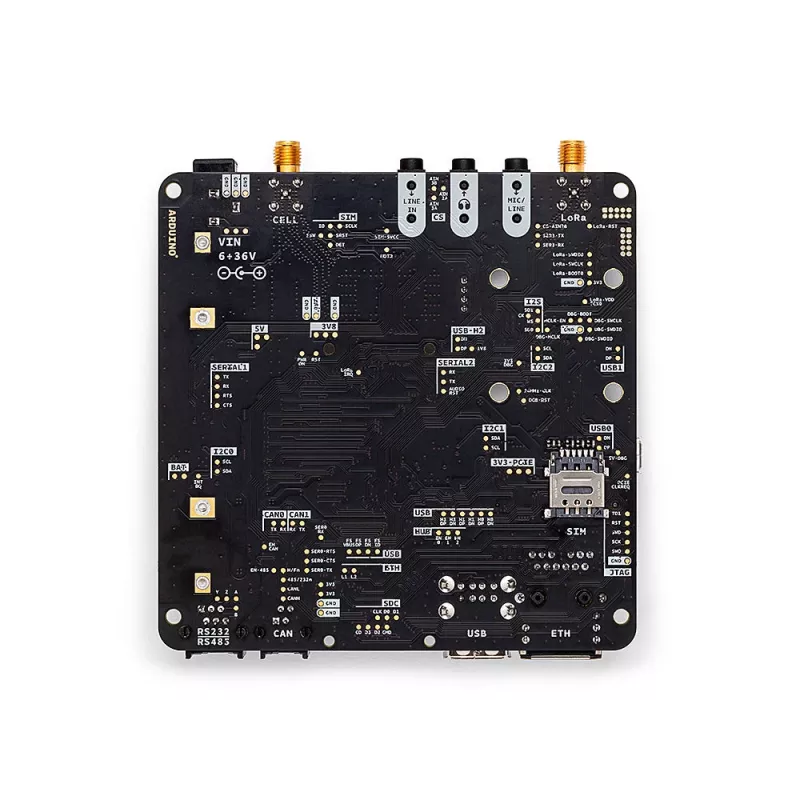

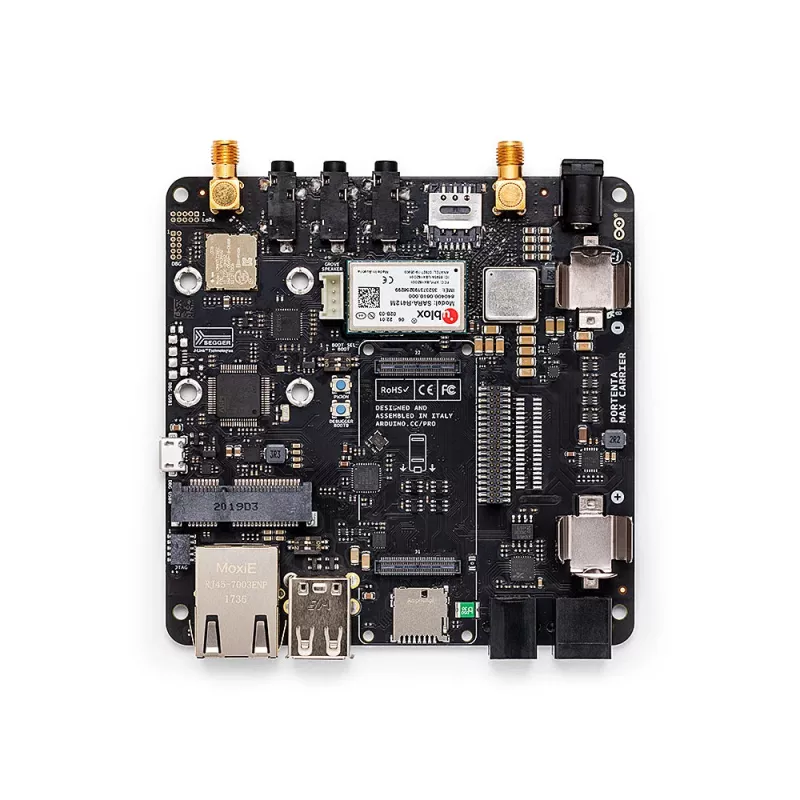

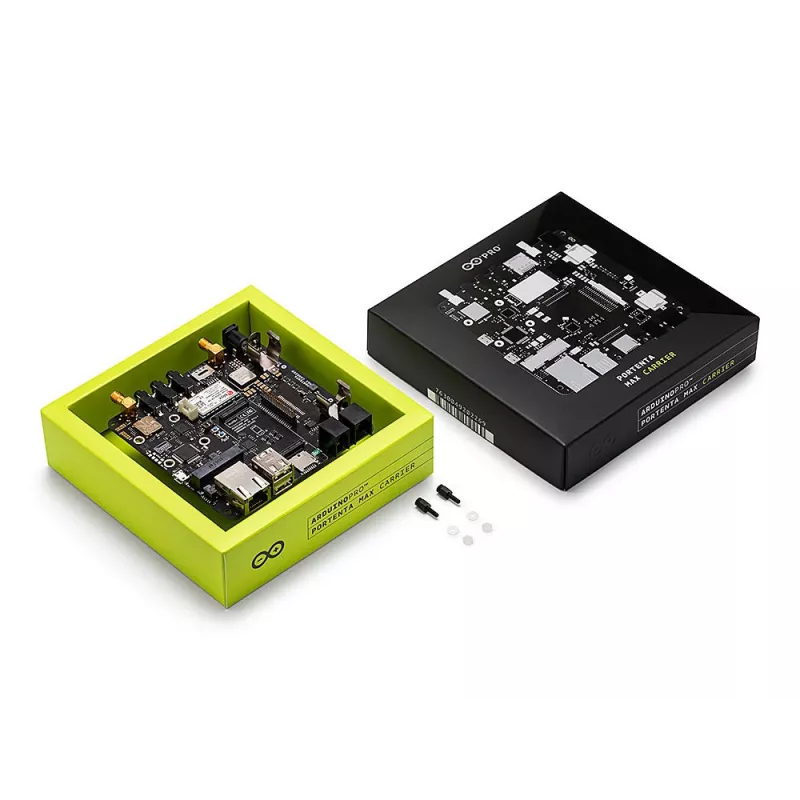

Arduino ABX00043 Portenta Max Carrier nešiojamoji plokštė

Arduino ABX00043 Portenta Max Carrier yra industrinio lygio nešiojamoji plokštė, skirta Portenta H7 ir X8 moduliams, paverčianti juos visaverčiu vienos plokštės kompiuteriu su Gigabit Ethernet, USB 3.0, Mini-PCIe, MIPI kameros ir ekrano sąsajomis, CAN magistrale bei plačiu 6–36 V maitinimo įėjimu. Skirtingai nuo paprastų išplėtimo plokščių, joje integruotas akumuliatoriaus įkrovimas, RTC ir ventiliatoriaus jungtis, užtikrinantys stabilų darbą esant ilgalaikei didelei apkrovai.

Privalumai

• Industrinio lygio nešiojamoji plokštė, skirta Portenta H7 ir X8 moduliams
• Gigabit Ethernet, 2x USB 3.0, 1x USB 2.0 ir USB-C su DisplayPort Alt Mode
• Mini-PCIe lizdas korinio ryšio, Wi-Fi arba saugyklos plėtrai
• MIPI DSI ekrano ir MIPI CSI-2 kameros sąsajos
• CAN magistralė ir RS232/RS485 serijinis ryšys
• Platus 6–36 V DC maitinimo įėjimas su Li-Po/Li-Ion akumuliatoriaus palaikymu
• Integruotas RTC su atsarginiu maitinimu ir ventiliatoriaus jungtimi

Kasdienis naudojimas

Max Carrier naudokite kaip industrinio šliuzo, kraštinio AI sprendimo ar robotikos valdiklio pagrindą. Prijunkite didelio pralaidumo išorinius įrenginius per USB 3.0, pridėkite korinio ryšio modemą per Mini-PCIe ir vienu metu valdykite ekraną bei kamerą. Platus maitinimo įtampos diapazonas ir akumuliatoriaus įkrovimo grandinė leidžia montuoti nuotolinėse ar mobiliose sistemose, o ventiliatoriaus jungtis užtikrina patikimą veikimą esant nuolatinei apkrovai.

Techninės specifikacijos

• Modulių suderinamumas: Arduino Portenta H7, Arduino Portenta X8
• Ethernet: 1x Gigabit Ethernet (RJ45)
• USB: 2x USB 3.0 Type-A, 1x USB 2.0 Type-A, 1x USB-C (modulis, maitinimas, DisplayPort Alt Mode)
• Plėtra: 1x Mini-PCIe, 1x MicroSD kortelių lizdas
• Ekranas: 1x MIPI DSI, 1x DisplayPort per USB-C
• Kamera: 1x MIPI CSI-2
• Garsas: 1x 3,5 mm lizdas (line-out, mic-in)
• Serijinis ryšys: 1x CAN magistralė, 1x RS232/RS485 (pasirenkamas)
• Maitinimas: 6–36 V DC per barrel lizdą arba gnybtų bloką, Li-Po/Li-Ion akumuliatoriaus jungtis su įkrovimu
• RTC: integruotas su atsarginiu maitinimu
• Ventiliatoriaus jungtis: yra
• Derinimas: JTAG/SWD antraštė
• Darbinė temperatūra: nuo -40 °C iki +85 °C

Pastaba

Inžinieriams, kuriems reikia gamybai paruoštos nešiojamosios plokštės, atskleidžiančios visas Portenta modulių sąsajas, Max Carrier suteikia industrinį ryšį ir maitinimo lankstumą vienoje plokštėje.
