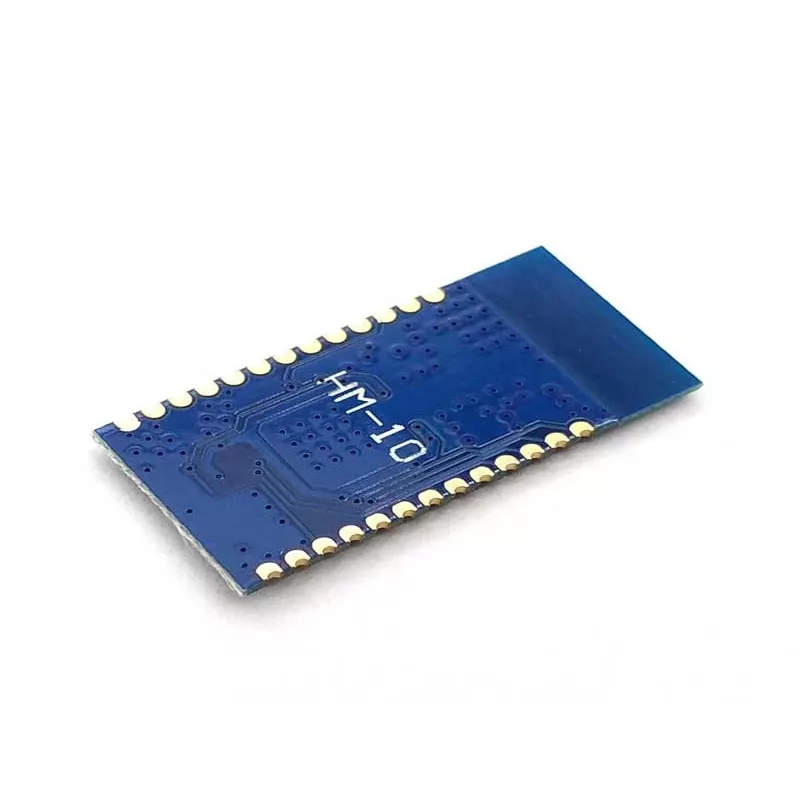

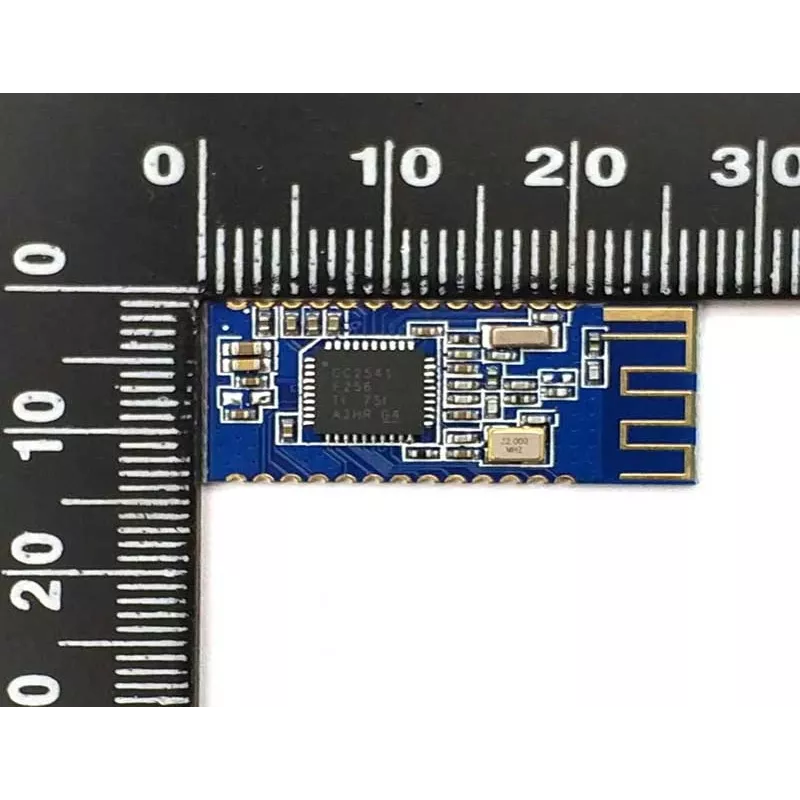

ALLNET 4duino Serial Bluetooth 4.0 modulis (ALL_OY_3375)

Ieškote patikimo belaidžio ryšio sprendimo, kuris sklandžiai integruotųsi į jūsų IoT ar automatizavimo projektą? ALLNET 4duino Serial Bluetooth 4.0 modulis (ALL_OY_3375), sukurtas ant Texas Instruments CC2540 lusto, suteikia energiją taupančią BLE sąsają su UART sąsaja, tinkančią Arduino, Raspberry Pi, ESP32 ir kitoms platformoms.

Privalumai profesionalams

Žemas energijos suvartojimas – veikimo srovė ~8,5 mA, o miego režime vos 50 µA – leidžia modulį naudoti baterijomis maitinamuose įrenginiuose. Konfigūravimas per AT komandas suteikia lankstumo: galite keisti perdavimo spartą, įrenginio pavadinimą ir poravimo nustatymus. Integruota PCB antena užtikrina iki 60 metrų atstumą atviroje erdvėje, o palaikomi master ir slave režimai leidžia pritaikyti modulį įvairiuose tinkluose.

Kam šis modulis tinka?

• Belaidžiam nuotoliniam valdymui ir duomenų perdavimui tarp mikrovaldiklių
• IoT jutiklių tinklams, kai reikalingas mažas energijos suvartojimas
• Automatinėms sistemoms, kur reikalingas Bluetooth tiltas tarp įrenginių
• Pramoniniams sprendimams, kur svarbus patikimas ryšys ir konfigūravimo lankstumas

Pagrindinės specifikacijos

• Bluetooth standartas: Bluetooth 4.0 Low Energy (BLE)
• Veikimo režimai: Master, Slave
• Ryšio protokolas: UART (Serial)
• Maitinimo įtampa: 3,6V – 6V DC
• Loginis lygis: 3,3V
• Lustas: Texas Instruments CC2540
• Atstumas: iki 60 m (atvira erdvė)
• Numatytoji perdavimo sparta: 9600 bps (konfigūruojama)
• Dažnių juosta: 2,4 GHz ISM
• Veikimo srovė: ~8,5 mA
• Miego srovė: ~50 µA
• AT komandų palaikymas: Taip
• Išvadų skaičius: 6 (VCC, GND, TXD, RXD, STATE, EN)
• Antenos tipas: Integruota PCB antena
• Duomenų sparta: 1 Mbps
• Darbinė temperatūra: -20°C iki +85°C

Kaip naudoti?

Prijunkite modulį prie mikrovaldiklio pagal išvadų schemą (VCC, GND, TXD, RXD). Jei mikrovaldiklis veikia 5V logika, būtinas loginio lygio keitiklis. Prieš integruodami į projektą, sukonfigūruokite modulį per AT komandas – nustatykite perdavimo spartą, įrenginio pavadinimą ir kitus parametrus.

Patarimas: norint išvengti ryšio trikdžių, naudokite stabilų maitinimo šaltinį. Jei projektas reikalauja mažo energijos suvartojimo, išnaudokite miego režimą – jį galima valdyti per EN išvadą.
