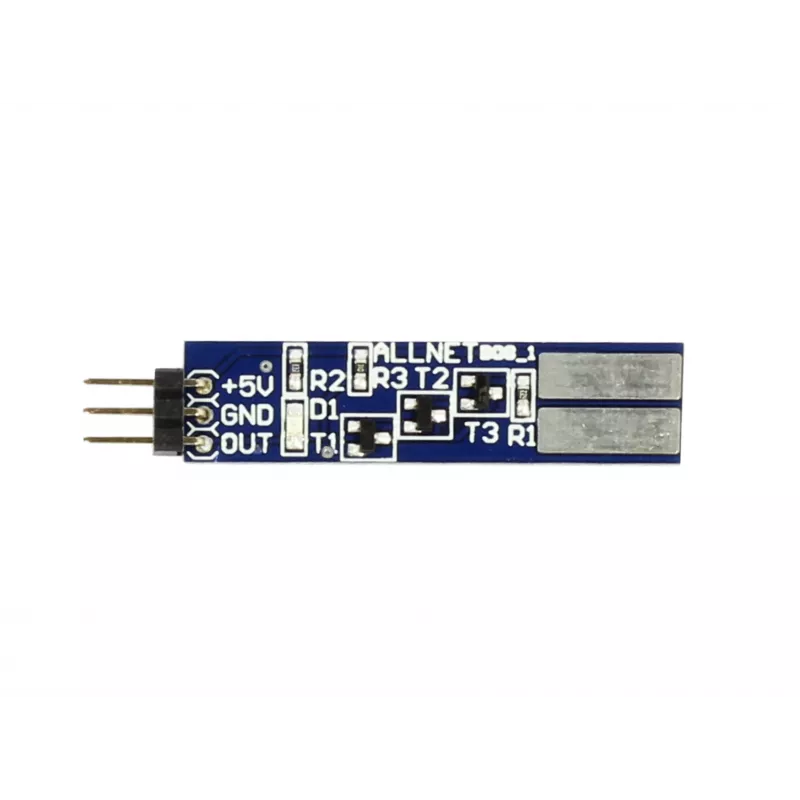

ALLNET 4duino Touch Sensor (4duino_B08)

Projektuojant profesionalią sąsają, kuri reaguoja į prisilietimą be mechaninių mygtukų, ALLNET 4duino Touch Sensor (4duino_B08) yra patikimas pasirinkimas. Šis talpinis jutiklio modulis, paremtas TTP223 valdiklio lustu, suteikia aiškų skaitmeninį signalą, kai paliečiama jutiklinė plokštelė – idealiai tinka „Arduino“, „Raspberry Pi“, ESP32/ESP8266 ir kitiems mikrovaldikliams.

Privalumai

Mažas energijos suvartojimas (tik ~1,5 µA budėjimo režimu) ir greitas atsako laikas (mažiau nei 60 ms) užtikrina efektyvų veikimą net ir baterijomis maitinamuose įrenginiuose. Integruotas šviesos diodas suteikia vizualų grįžtamąjį ryšį, o kompaktiška konstrukcija su tvirtinimo angomis leidžia lengvai integruoti modulį į įvairius projektus.

Kam tinka

• Jutiklinėms vartotojo sąsajoms
• Namų automatizacijos projektams
• Interaktyvioms meno instaliacijoms
• Švietimo elektronikos rinkiniams

Pagrindinės specifikacijos

• Jutiklio technologija: talpinis
• Valdiklio lustas: TTP223
• Jutiklinių kanalų skaičius: 1
• Maitinimo įtampa: 2 V – 5,5 V nuolatinė
• Išėjimo signalas: skaitmeninis (HIGH/LOW)
• Išėjimo būsena palietus: HIGH
• Išėjimo būsena nepalietus: LOW
• Indikatorius: šviesos diodas palietimui rodyti
• Sąsajos kontaktai: VCC, GND, SIG
• Budėjimo srovė: ~1,5 µA (esant 3 V)
• Aktyvi srovė: ~3,5 mA (esant 3 V, palietus)
• Išėjimo srovė: ~8 mA (esant 3 V)
• Atsako laikas: < 60 ms (tipinis)
• Darbinė temperatūra: nuo -40 °C iki +85 °C

Rekomendacijos

Kad veiktų patikimai, užtikrinkite stabilių maitinimo šaltinį ir venkite per didelio triukšmo ant jutiklinės plokštelės. Jei reikia, naudokite 10 kΩ traukimo rezistorių prie SIG kontakto. Modulis tinkamas naudoti sausose patalpų sąlygose.
