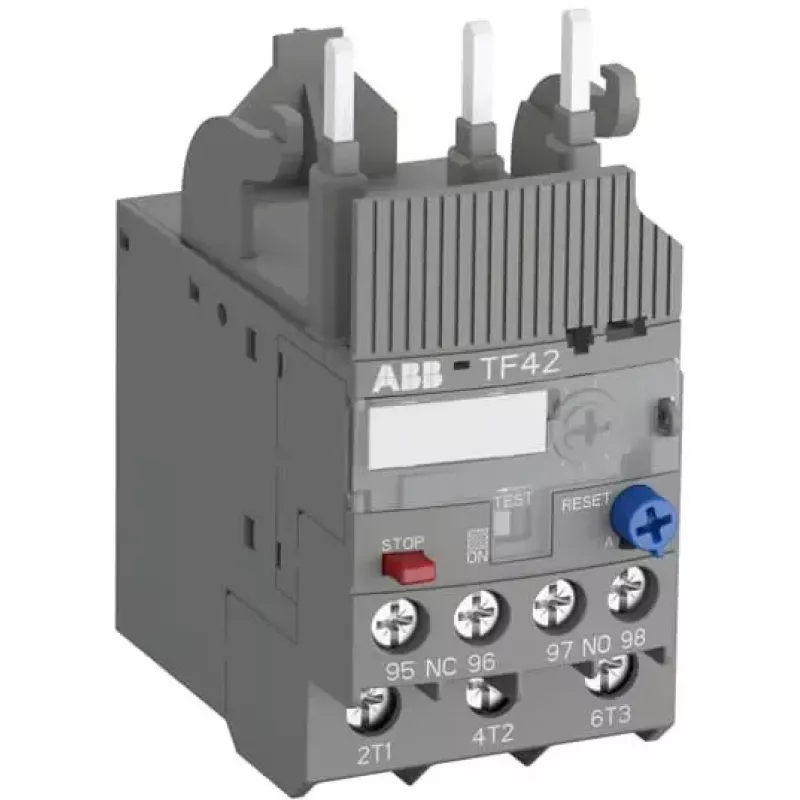

ABB TF42-38 šiluminė perkrovos relė, 30-38 A, 10 klasė, 3 polių, 690 V kintamoji srovė, 1NO+1NC

Pramoninėse sistemose variklio perdegimas dėl perkrovų yra nuolatinė grėsmė, sukelianti brangias prastovas ir remontus. ABB TF42-38 šiluminė perkrovos relė tiesiogiai sprendžia šią problemą – ji stebi variklio srovę ir atjungia maitinimą, kai įvyksta perkrova arba fazės netekimas. Su nustatymo intervalu 30–38 A ir 10 klasės išjungimu, ji apsaugo trifazius variklius iki 690 V kintamosios srovės, užtikrindama patikimą veikimą ir ilgesnį įrangos tarnavimo laiką.

Kam skirta

Ši relė yra ideali skydų gamintojams, techninės priežiūros specialistams ir OEM gamintojams, kuriems reikia patikimos variklių apsaugos pramoninėse valdymo sistemose. Ji ypač tinka naudoti su ABB AF serijos kontaktoriais (AF09–AF38), kur tiesioginis montavimas supaprastina įrengimą ir sumažina laidų kiekį.

Pagrindinės savybės

• Reguliuojamas srovės nustatymas nuo 30 A iki 38 A – tiksliai apsaugai.
• 10 klasės išjungimas užtikrina greitą reakciją į perkrovas, mažindamas variklio įtampą.
• Trijų polių konstrukcija su fazės netekimo jutikliu apsaugo nuo vienfazio darbo.
• Rankinis ir automatinis atstatymo režimai – lanksčiam valdymui.
• Temperatūros kompensacija nuo -20 °C iki +60 °C išlaiko tikslumą įvairiomis aplinkos sąlygomis.
• Pagalbiniai kontaktai (1 NO + 1 NC) signalizacijai ir valdymo integracijai.
• Atitinka IEC/EN 60947-4-1, UL ir CSA standartus – pripažinta visame pasaulyje.

Techniniai duomenys

• Nominalus veikimo srovės nustatymo intervalas: 30–38 A
• Išjungimo klasė: 10
• Polių skaičius: 3
• Nominali veikimo įtampa (Ue): 690 V kintamoji srovė
• Nominali izoliacijos įtampa (Ui): 690 V kintamoji srovė
• Nominali impulsinė atlaikomoji įtampa (Uimp): 6 kV
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymo tipas: rankinis ir automatinis
• Temperatūros kompensacija: taip (-20 iki +60 °C)
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Apsaugos laipsnis: IP20
• Montavimo būdas: tiesioginis montavimas ant kontaktoriaus / atskirai su priedu
• Suderinami kontaktoriai: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Perkrovos apsaugos tipas: šiluminė
• Fazės netekimo jutiklis: taip

Patarimai

Optimaliai apsaugai nustatykite relę pagal variklio vardinę srovę, nurodytą vardinėje plokštelėje. Kritiniams procesams naudokite rankinį atstatymo režimą, kad operatorius prieš paleisdamas patikrintų sąlygas. Montuodami tiesiogiai ant kontaktoriaus, įsitikinkite, kad kontaktoriaus ritės įtampa atitinka jūsų valdymo grandinę, kad išvengtumėte suderinamumo problemų.
